| 品牌 : | 茨拓 | 型号 : | SFA-22C300T1 |
| 阀瓣开启高度 : | 全启式安全阀 | 结构形式 : | 弹簧式 |
| 加工定制 : | 是 | 连接形式 : | 螺纹 |
| 材质 : | 黄铜 | 公称通径 : | DN20 |
| 适用介质 : | 制冷剂 | 标准 : | 美标 |
| 流动方向 : | 单向 | 零部件及配件 : | 阀体 |
| 形态 : | 隔膜式 | 压力环境 : | 高压 |
| 类型(通道位置) : | 直通式 | 阀体构造 : | 不封闭式 |

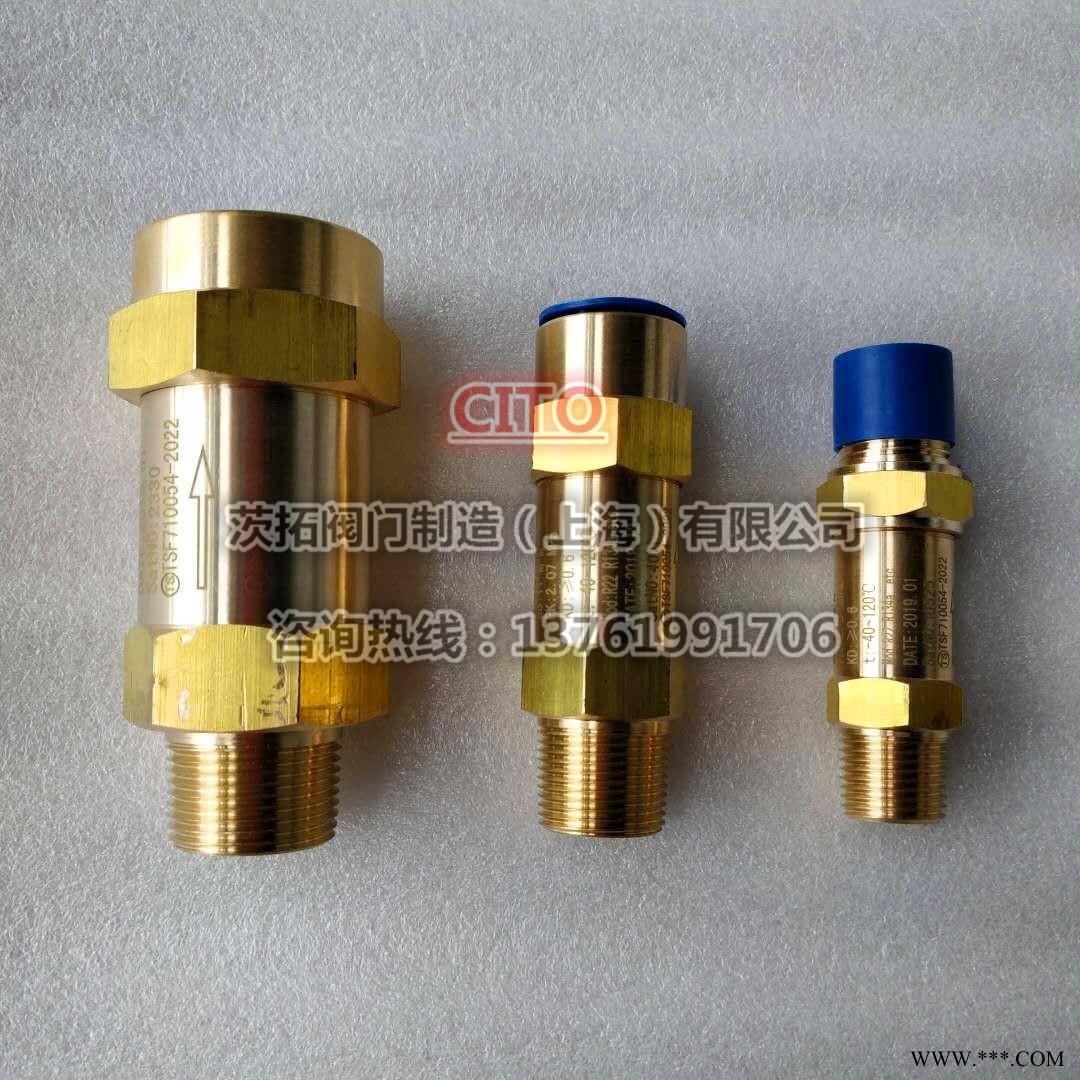

茨拓阀门制造（上海）有限公司专业生产冷冻机安全阀，中央空调安全阀，蒸发器安全阀，制冷剂安全阀，冷媒安全阀，冷凝器安全阀，其型号为：SFA-22C300T，SFA-22C300T1，SFA-22C300T2，CSA-22C300T，CSA-22C300T1，CSA-22C300T
冷冻机用安全阀是用于制冷设备上，作为设备的超压保护装置，当设备运行压力升高超过允许值时，阀门能自动开启，并按照设备运行要求，排放额定量介质，以防止设备压力继续升高，起到保护整个系统作用。
【性能参数】
型号 Type | SFA-22C300T |
公称压力 | 300Lbs |
公称通径 | DN8~32(1/4~1-1/4") |
强度试验压力 | 5.2MPa |
排放压力 | ≤1.1倍整定压力 |
密封压力 | 0.9倍整定压力 |
密封性 | 气压试验2分钟无泄漏、卤素检漏实验泄漏率≤0.1盎司/年 |
适用温度 | -40~105°C |
适用介质 | 制冷剂、油、水、气体等 |
【主要外形连接尺寸】
口径mm(in) | in | ≈H (mm) | |
进口A | 出口B | ||
DN8(1/4) | 1/4-18MNPT | 5/8-18UNF | 80 |
DN10(3/8) | 3/8-18MNPT | 5/8-18UNF | 90 |
DN15(1/2) | 1/2-14MNPT | 7/8-14UNF | 95 |
DN20(3/4) | 3/4-14MNPT | 3/4-14FNPT | 100 |
DN25(1) | 1-11.5MNPT | 1-11.5FNPT | 120 |
DN32(1'/4) | 1'/4-11.5MNPT | 1'/2-11.5FNPT | 175 |
