| 类型 : | 剪板机 | 品牌 : | |
| 型号 : | Q11-3x1300 | 控制形式 : | 人工 |
| 产品类型 : | 全新 | 是否库存 : | 是 |
| 售后服务 : | 三包 | 主电机功率 : | 4.5 |
| 重量 : | 1200 | 可加工尺寸 : | 3*1300 |
| 滑块行程调节量 : | 40 | 原理 : | 冷成型 |
| 剪切角 : | 2 | 剪切次数 : | 32 |
| 动力类型 : | 电动 | 作用对象材质 : | 金属 |
| 适用范围 : | 通用 | 适用行业 : | 通用 |
| 货号 : | 199 | 是否跨境货源 : | 否 |

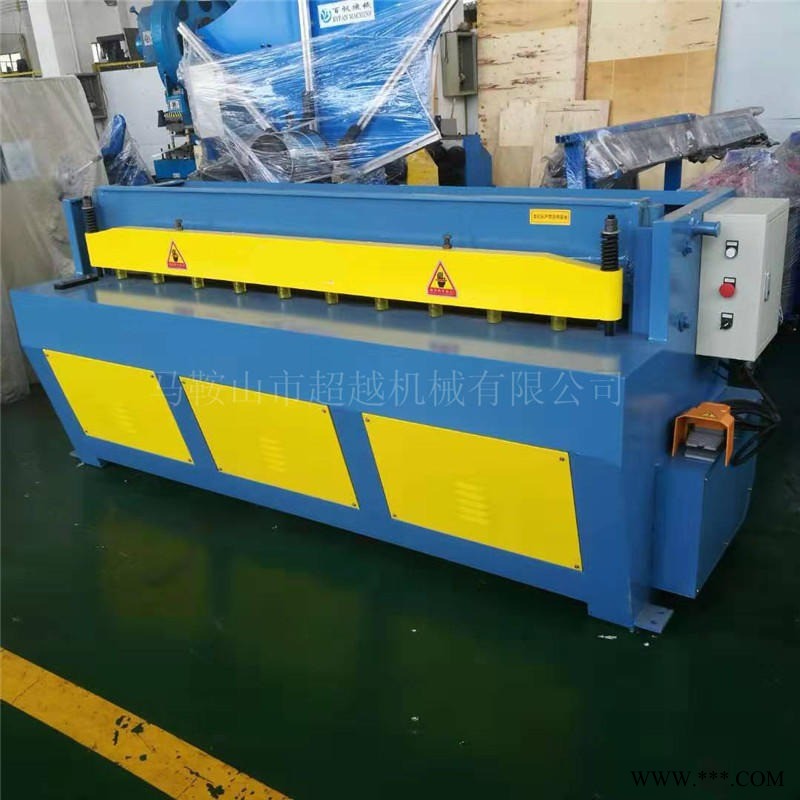

Q11-3x1300型电动剪板机
电动剪板机，小型机械剪板机（一）规格与参数
序号 | 名称 | 数值 | 单位 | 备注 | |
1 | 切断板料的厚度 | <0.4-3 | 毫米 | 负荷 | |
2 | 切断板料长度 | 1310 | 毫米 | ||
3 | 被剪切材料抗拉强度极限 | 40 | 公斤/平方毫米 | ||
4 | 剪切次数 | 30 | 次/分 | ||
5 | 压料力 | 30 | 公斤 | ||
6 | 上刀架行程次数 | 32 | 次/分 | ||
7 | 上刀架行程距离 | 60 | 毫米 | ||
8 | 上刀片剪切角度 | 1°30 | 度分 | ||
9 | 刀片全长 | 1310 | 毫米 | ||
10 | 墙板间距离 | 1470 | 毫米 | ||
11 | 电机功率 | 4.5 | 千瓦 | ||
12 | 机床外形尺寸 | 长 | 1900 | 毫米 |
|
宽 | 950 | 毫米 |
| ||
高 | 1100 | 毫米 |
| ||
型号：
（二）机床结构
结构：机体部分、传动部分、控制部分、后挡料部分、压料部分
1、机体部分
机体部分均分钢板焊接件工作台
2、传动部分：
电动机装在减速机上链接在主轴中间，由电机传动减速机，减速机直接装在主轴上传动主轴，在主轴上装有二偏心轮，由偏心轮带动二连杆，使上刀架作上下运动，来进行剪切加工。
