| 品牌 : | 中能 | 型号 : | 1200mm |
| 产品别名 : | 通风蝶阀 | 用途 : | 通风 |
| 适用行业 : | 建材、冶金、矿山、电力 | 产品用途 : | 密封、通风 |

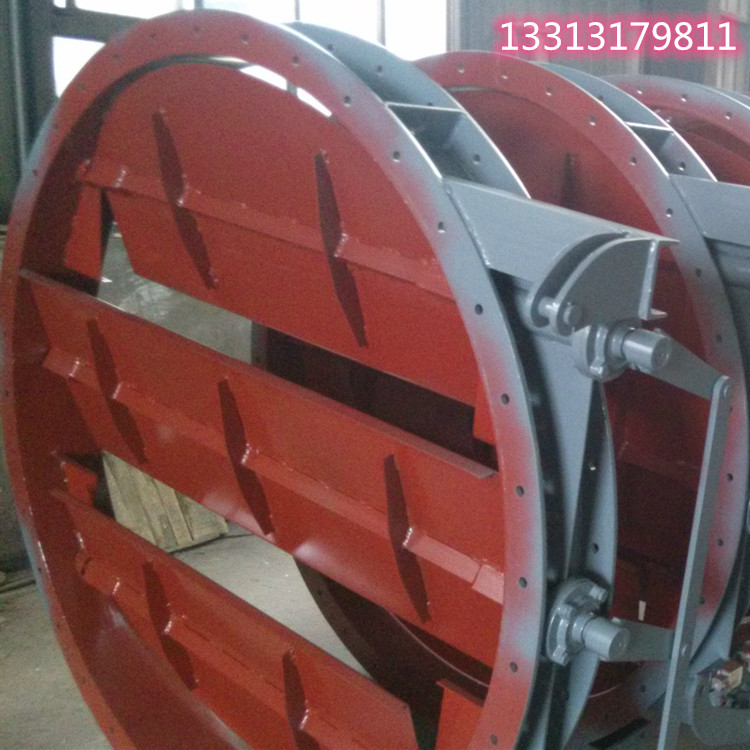

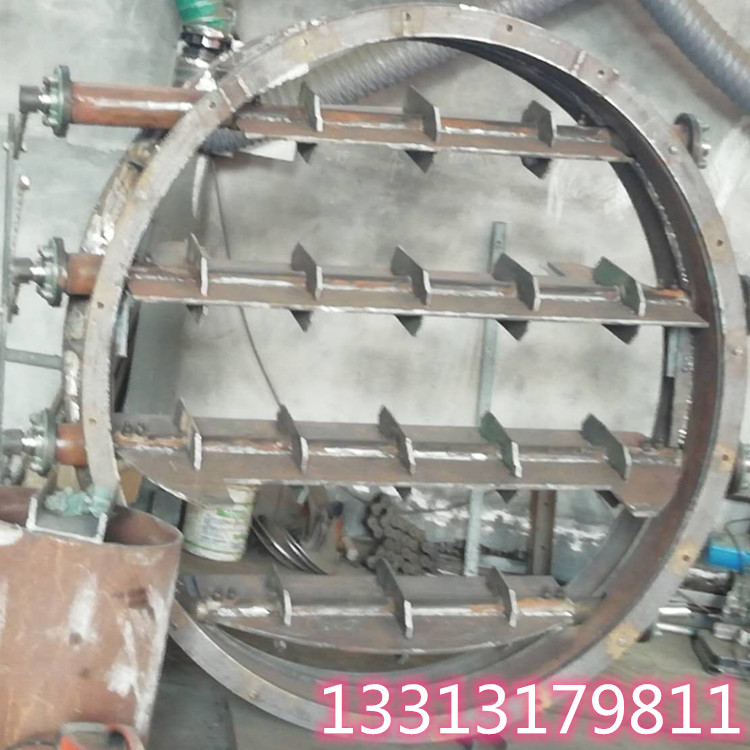

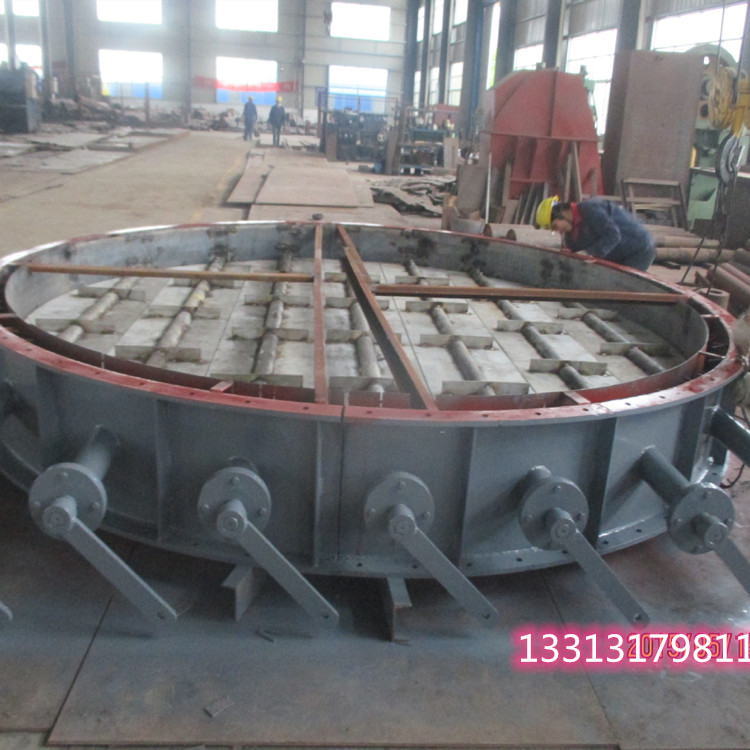

电动圆型风门：
电动圆型风门可使系统某一管路介质全部流通/截断或介质流量随控制而变化。对于直径较小的圆风门，它具有截流及调节介质流量两个功能，对于直径很大的圆风门，其调节功能不太明显，主要应用它的截流功能。电动圆风门又称圆形挡板门、圆形关断门、圆形调节门。电动圆风门主要应用于发电厂风道、烟道中做截流或调节介质流量用，也可用于其它行业中的风道、烟道。
根据性能可分为圆形关断门和圆形调节门；根据驱动方式可分为手动圆风门、电动圆风门和气动圆风门；根据制造工艺可分为铸造式圆风门和焊接式圆风门；根据材质可分为烯土耐磨圆风门、铸铁圆风门、铸钢圆风门、碳钢圆风门、不锈钢圆风门和镍基合金圆风门，其中烯土耐磨圆风门采用了特殊材料及特殊加工工艺，具有极强的耐磨性，其耐磨性是普通圆风门的8—10倍；根据结构特点可分为74DD型圆风门和新型圆风门。
圆形气动通风蝶阀采用标准：
设计标准：GB／T12238-1 989 JB／T8692-1998
法兰连接尺寸：GB/T9115．1-2000
结构长度： GB／T1222.1989
压力试验： GB／T13927-1992；JB／T9092-1999
电动通风蝶阀主要外形连接尺寸：
DN | D1 | D | L | L1 | H1 | H | b | Z-Фd |
500 | 555 | 600 | 220 | 300 | 900 | 1270 | 8 | 208 |
600 | 655 | 700 | 220 | 300 | 950 | 1370 | 10 | 208 |
700 | 755 | 800 | 240 | 300 | 1000 | 1470 | 10 | 208 |
800 | 870 | 930 | 240 | 365 | 1120 | 1670 | 10 | 24-23 |
900 | 970 | 1030 | 260 | 365 | 1170 | 1740 | 12 | 24-23 |
1000 | 1070 | 1130 | 260 | 365 | 1220 | 1840 | 12 | 28-23 |
1120 | 1190 | 1250 | 280 | 420 | 1430 | 2110 | 12 | 28-23 |
1250 | 1320 | 1380 | 280 | 420 | 1495 | 2240 | 14 | 32-23 |
1400 | 1470 | 1530 | 300 | 420 | 1570 | 2390 | 14 | 36-23 |
1600 | 1670 | 1730 | 320 | 450 | 1745 | 3660 | 14 | 40-23 |
1800 | 1870 | 1930 | 340 | 450 | 1845 | 2860 | 16 | 44-23 |
2000 | 2070 | 2130 | 360 | 450 | 1945 | 3060 | 16 | 48-23 |
2240 | 2310 | 2370 | 380 | 480 | 2095 | 3330 | 18 | 48-23 |
2500 | 2570 | 2630 | 420 | 480 | 2225 | 3590 | 18 | 52-23 |
2800 | 2870 | 2930 | 440 | 480 | 2375 | 3890 | 18 | 60-23 |
3000 | 3070 | 3130 | 460 | 480 | 2475 | 4090 | 18 | 60-23 |
