| 品牌 : | 中能 | 型号 : | 1200mm |
| 产品别名 : | 通风蝶阀 | 用途 : | 通风 |
| 适用行业 : | 建材、冶金、矿山、电力 | 产品用途 : | 密封、通风 |

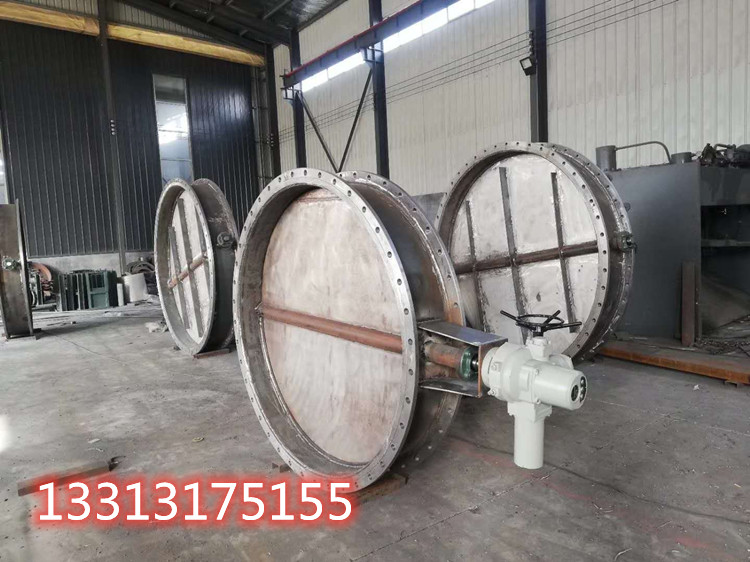

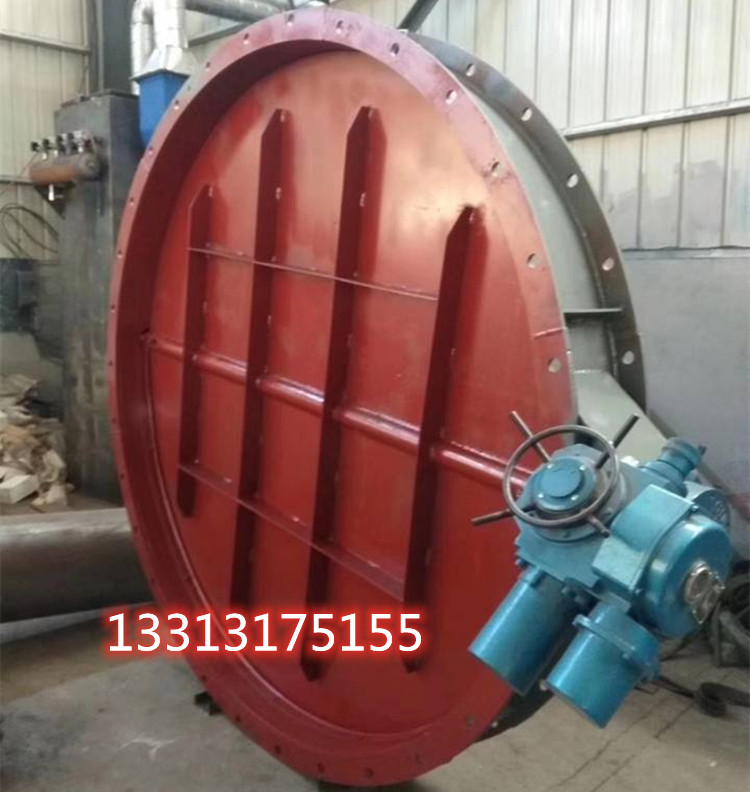

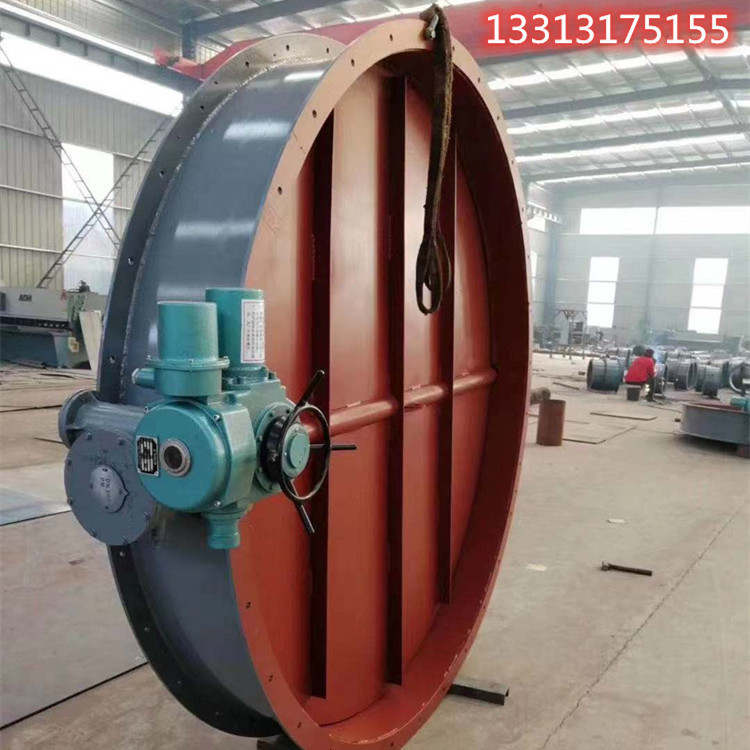

电动高温通风蝶阀：
高温通风蝶阀主要作截断阀使用，也可以设计成具有调节和截断功能。高温通风蝶阀具有无机械磨损，可达零泄漏。高温通风蝶阀随阀杆转动的圆形碟板作启闭件，实现阀门的开启或关闭。适用于石油、化工、冶金、电力、食品、医药、给排水、气体输送等不同介质的管道上作为调节、截断流体的 佳装置。

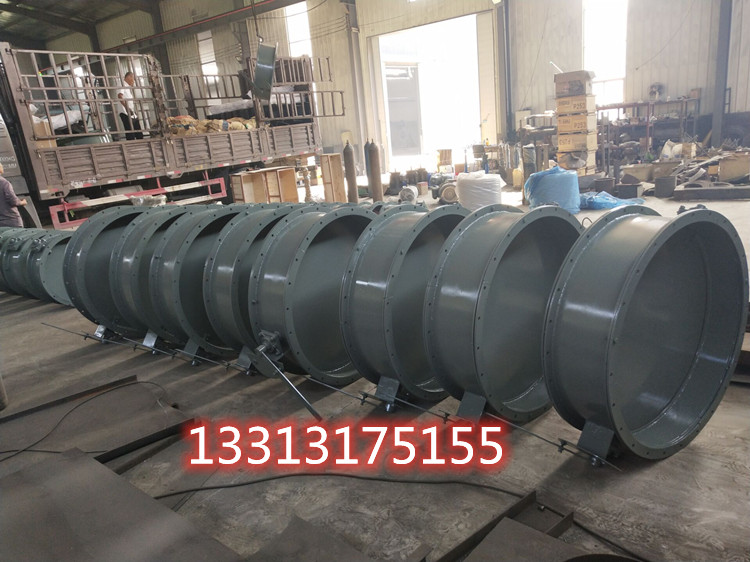

高温通风蝶阀
●公称通径：100～2000
●公称压力：0.05～0.1MPa
●适用温度：t≤550℃～950℃
●驱动方式：手动、电动、气动
●适用介质：空气、烟气和其他高温气体
●泄漏率：普通型≤5% 低泄漏型≤3%
圆形气动通风蝶阀采用标准：
设计标准：GB／T12238-1 989 JB／T8692-1998
法兰连接尺寸：GB/T9115．1-2000
结构长度： GB／T1222.1989
压力试验： GB／T13927-1992；JB／T9092-1999
电动高温通风主要外形连接尺寸：
DN | D1 | D | L | L1 | H1 | H | b | Z-Фd |
500 | 555 | 600 | 220 | 300 | 900 | 1270 | 8 | 208 |
600 | 655 | 700 | 220 | 300 | 950 | 1370 | 10 | 208 |
700 | 755 | 800 | 240 | 300 | 1000 | 1470 | 10 | 208 |
800 | 870 | 930 | 240 | 365 | 1120 | 1670 | 10 | 24-23 |
900 | 970 | 1030 | 260 | 365 | 1170 | 1740 | 12 | 24-23 |
1000 | 1070 | 1130 | 260 | 365 | 1220 | 1840 | 12 | 28-23 |
1120 | 1190 | 1250 | 280 | 420 | 1430 | 2110 | 12 | 28-23 |
1250 | 1320 | 1380 | 280 | 420 | 1495 | 2240 | 14 | 32-23 |
1400 | 1470 | 1530 | 300 | 420 | 1570 | 2390 | 14 | 36-23 |
1600 | 1670 | 1730 | 320 | 450 | 1745 | 3660 | 14 | 40-23 |
1800 | 1870 | 1930 | 340 | 450 | 1845 | 2860 | 16 | 44-23 |
2000 | 2070 | 2130 | 360 | 450 | 1945 | 3060 | 16 | 48-23 |
2240 | 2310 | 2370 | 380 | 480 | 2095 | 3330 | 18 | 48-23 |
2500 | 2570 | 2630 | 420 | 480 | 2225 | 3590 | 18 | 52-23 |
2800 | 2870 | 2930 | 440 | 480 | 2375 | 3890 | 18 | 60-23 |
3000 | 3070 | 3130 | 460 | 480 | 2475 | 4090 | 18 | 60-23 |
