| 品牌 : | 中能 | 型号 : | DN |
| 连接形式 : | 法兰 | 主体材料 : | 碳钢 |
| 公称通径 : | 500*500 | 适用介质 : | 粉料 |
| 密封形式 : | 软密封型 | 标准 : | 标准 |
| 外形 : | 中型 | 流动方向 : | 单向 |
| 驱动方式 : | 电动 | 零部件及配件 : | 整套 |
| 用途 : | 截止 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 类型(通道位置) : | 直动式 |
电液动三通分料器：

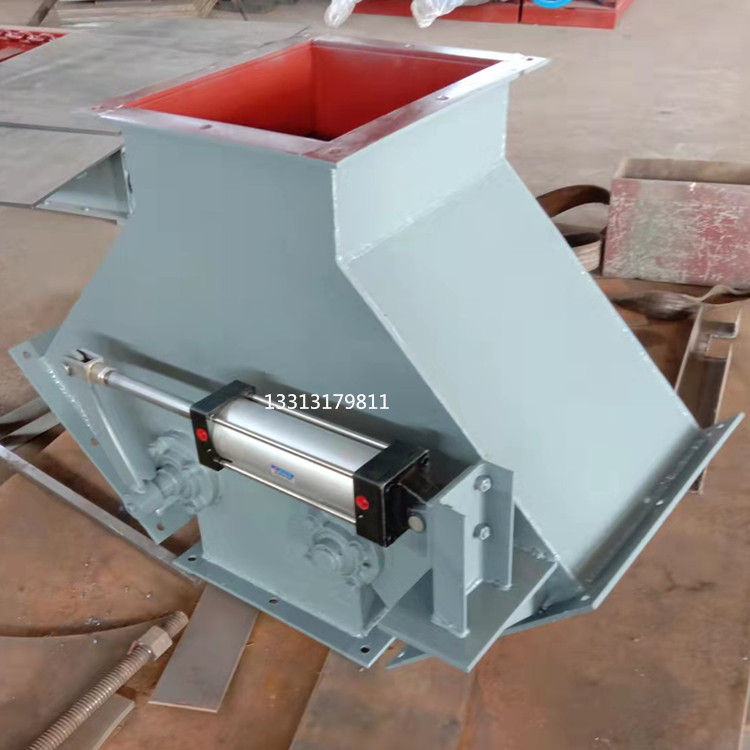

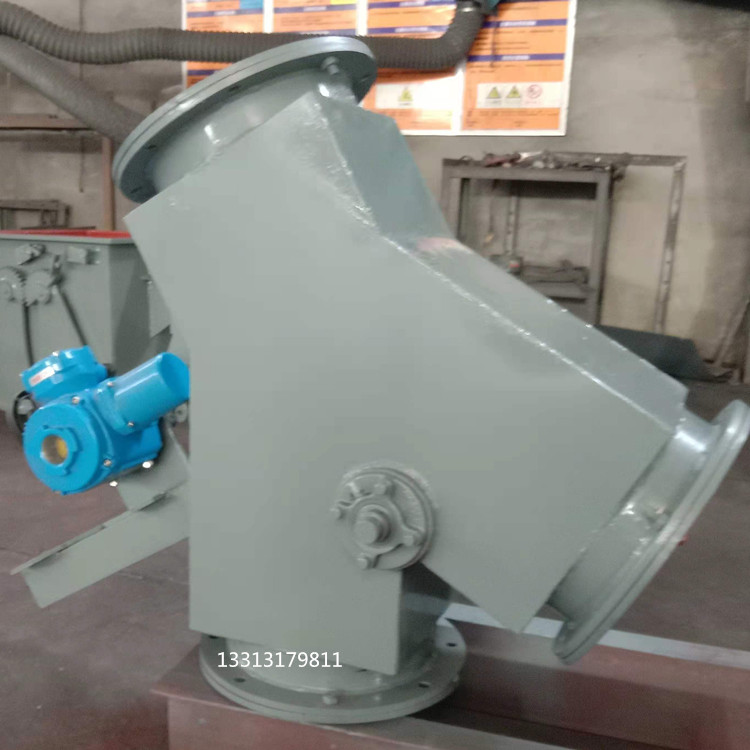

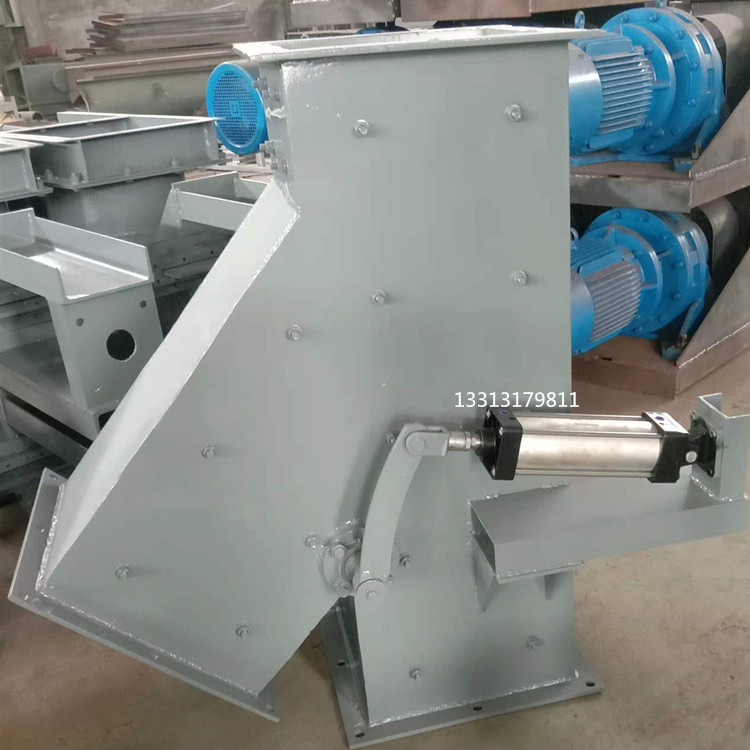

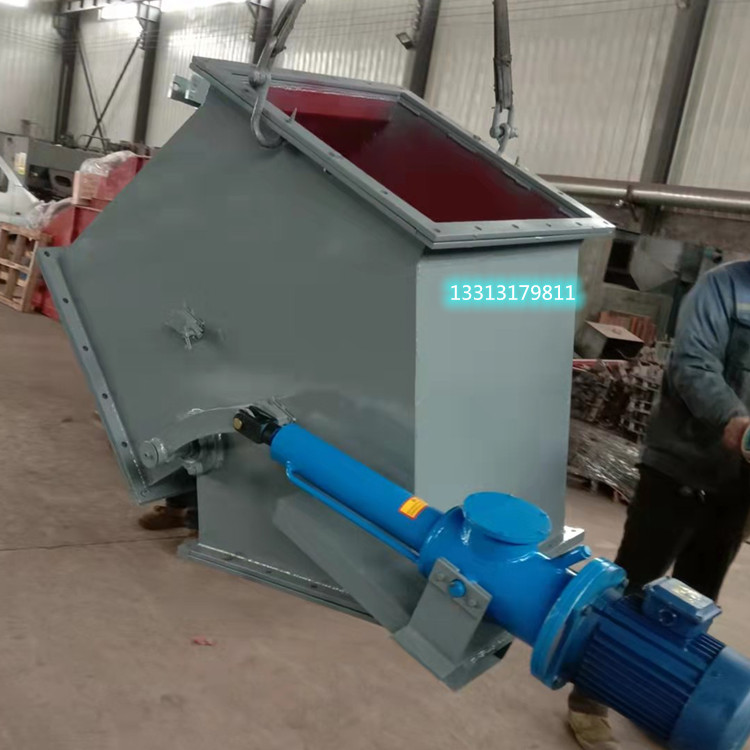

电液动三通分料器是通过电液推杆带动三能分料器的转轴机构，来控制翻板翻转，达到物料换向的作用。电液动三通分料器有多种称呼可称为电液动三通分料阀，电液动三通溜子、人字阀，电液动三通分料器有手动、电动、气动、分为正三通与侧三通两种。本产品可以直接将上部法兰接在胶带机头部漏斗下或其它设备下料接口处，其一般用于在堆比重小于等于2.8t/m、且磨琢性较大、工作环境恶劣的条件下。考虑到其结构尺寸大、重量大（耐磨衬板较厚），上部法兰无法承受自身重量，使用须根据实际情况另加支承。DSF-A（B）型电液动三通分料器[1]可用于物料换向/分流流程。且允许在有料流通过时换向；DSF-C（D、E）型电液动三能分料器可用于物料换向分流流程，并且有闸门的动能；同时控制物料切断或同时流通的作用。
主要技术参数：
型号 | W | W1 | W2 | α° | B | C | F | H | M | E | n-φ | N×S | J | 转角器驱动型号 | 功率（kw） |
DSF-20-45 | 200 | 240 | 280 | 45 | 360 | 177 | 240 | 307 | 200 | 130 | 8-14 | 2×120 | 150 | ZDY45 | 0.18 |
DSF-20-60 | 200 | 240 | 280 | 60 | 360 | 162 | 240 | 411 | 280 | 130 | 8-14 | 2×120 | 150 | ZDY45 | 0.18 |
DSF-25-45 | 250 | 290 | 330 | 45 | 385 | 194 | 265 | 324 | 230 | 130 | 8-14 | 2×145 | 150 | ZDY45 | 0.18 |
DSF-25-60 | 250 | 290 | 330 | 60 | 385 | 183 | 265 | 447 | 330 | 130 | 8-14 | 2×145 | 150 | ZDY80 | 0.18 |
DSF-30-45 | 300 | 350 | 400 | 45 | 420 | 247 | 300 | 377 | 280 | 130 | 8-14 | 2×175 | 200 | ZDY80 | 0.18 |
DSF-30-60 | 300 | 350 | 400 | 60 | 420 | 330 | 300 | 528 | 370 | 130 | 8-14 | 2×175 | 200 | ZDY80 | 0.18 |
DSF-40-45 | 400 | 450 | 500 | 45 | 470 | 318 | 350 | 468 | 360 | 150 | 12-14 | 3×150 | 250 | ZDY80 | 0.18 |
DSF-40-60 | 400 | 450 | 500 | 60 | 470 | 323 | 350 | 709 | 520 | 150 | 12-14 | 3×150 | 300 | ZDY80 | 0.18 |
