品牌:美国卡洛特
起订:1台
供应:10000台
| 品牌 : | 美国卡洛特 | 型号 : | CARDLOTT |
| 连接形式 : | 螺纹 | 材质 : | 不锈钢 |
| 公称通径 : | DN15-DN500 | 适用介质 : | 水、油品、蒸汽等介质 |
| 压力环境 : | 高压 | 工作温度 : | －60℃≈550℃ |
| 标准 : | 国标，美标，德标，英标 | 外形 : | 微型 |
| 流动方向 : | 双向 | 驱动方式 : | 电动 |
| 零部件及配件 : | 阀体 | 形态 : | 直通 |
| 类型(通道位置) : | 二通式 |
产品介绍：Product introduction

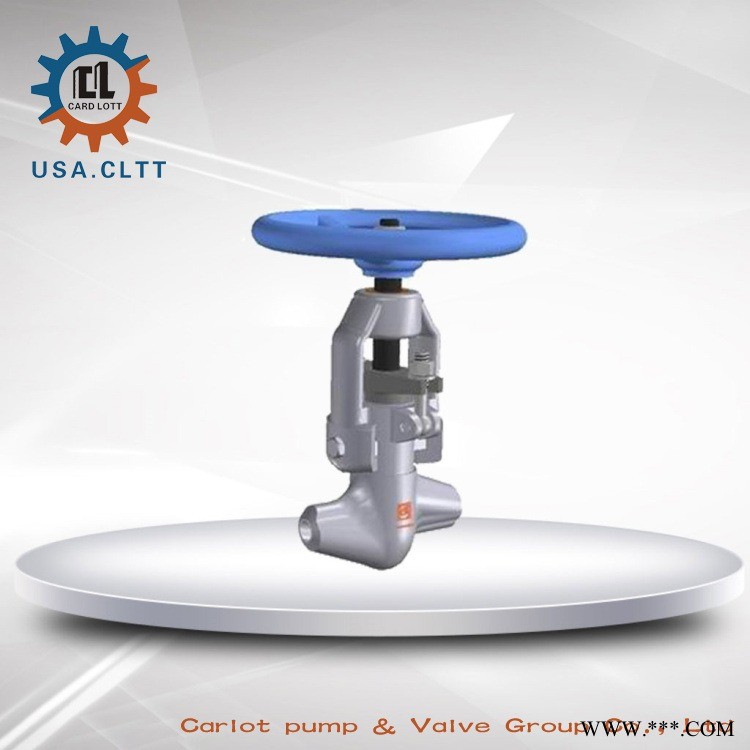

进口高温截止阀)由阀体、大阀瓣、小阀瓣、阀盖、均压环、四分环和阀杆等组成。阀杆组件包括阀杆头部(阀芯)、阀杆主体、阀杆外套、阀杆内冷却管、中阀杆和上阀杆。阀芯和阀杆主体螺纹连接后与阀杆外套对焊连接。阀芯的主密封面为球面，在F304H基体上堆焊STL12硬质合金，阀芯的辅助密封面为与阀底座内孔配合的圆柱面，主要起定位和导向作用。主副密封面之间有一环形沟槽，起到空气隔热作用。适用于水、蒸汽、油品管路上，具有耐高温、高压的特点。
产品参数：Product parameters
公称通径 | 1/2”~24”（DN15~600mm） | |||||||
压力等级 | Class150LB~4500LB | |||||||
适用温度 | -40℃~680℃ | |||||||
连接方式 | 法兰，焊接(对焊、承插焊)，螺纹 | |||||||
操作方式 | 手动，电动，气动 | |||||||
阀体材质 | WCB、CF8、WC6、WC9、A105、F304、F316、F91、F92、P91、P92等 | |||||||
密封结构 | 软密封，硬密封 | |||||||
适用介质 | 水、气体、油品、蒸汽、液体、颗粒固体等 | |||||||
公称压力PN(Lb) | 强度试验 | 水密封试验 | 气密封试验 | |||||
MPa | Lbf/in2 | MPa | Lbf/in2 | MPa | Lbf/in2 | |||
150 | 3.0 | 430 | 2.2 | 315 | 0.4-0.7 | 60-100 | ||
300 | 7.7 | 1110 | 5.7 | 815 | ||||
600 | 15.3 | 2220 | 11.3 | 1630 | ||||
900 | 23.0 | 3330 | 17.0 | 2445 | ||||
1500 | 38.4 | 5560 | 28.2 | 4080 | ||||
2500 | 64.0 | 9255 | 47.0 | 6790 | ||||
产品优点：Product benefits
1、大阀瓣、小阀瓣分别与阀体中腔及大阀瓣内孔间隙配合，方便导向。。可以避免在高压差下阀门启闭时，阀瓣被流体推向一侧，导致阀瓣与阀座密封失效，也可避免在*条件下，阀杆弯曲。同时阀瓣在阀体内导向，可保持阀瓣密封面和阀座的同轴度。由于利用了导向的功能，阀体与阀瓣的间隙较大，使阀瓣升降灵活无卡阻。
2、由于阀门开启时小阀瓣先开启，降低了阀门的开启力矩，既降低了锥齿轮传动装置的力矩，减少了传动装置的成本，又减小密封面的磨损。
3、在阀体中腔与自密封填料接触处堆焊Stellite合金，防止在高温及自密封填料强烈腐蚀下，造成阀体中腔内壁磨损，可有效的保证中腔的密封。
4、阀杆密封采用柔性石墨编织填料和柔性石墨环，其中首圈和底圈采用柔性石墨编织填料，中问圈填料采用柔性石墨环，以防止石墨受压后挤入阀体中腔。在填料安装时，应对填料逐个预压，以维持填料良好的密封性。
5、阀杆与立柱之问加装导向块，保证阀杆只作升降运行不做旋转转动，减小对填料的磨损，保证填料的密封性能。
