| 品牌 : |
美国FAWKES福克斯 |
型号 : |
DN10-DN50 |
| 材质 : |
不锈钢 |
连接形式 : |
法兰 |
| 结构形式 : |
浮动球球阀 |
公称通径 : |
DN10-DN50mm |
| 适用介质 : |
弱酸碱介质 |
压力环境 : |
常压 |
| 工作温度 : |
真空 |
标准 : |
美标 |
| 流动方向 : |
单向 |
驱动方式 : |
手动 |
| 零部件及配件 : |
阀杆 |
用途 : |
锁闭 |
| 类型(通道位置) : |
直通式 |
作用对象 : |
气体、液体 |
福克斯（FAWKES）BU28M型手动高真空球阀
BU28M型手动高真空球阀，靠球面密封，因而既能用在真空状态下，也能在低压状态下使用，并可任意位置安装，用来截止或接通真空系统的带酸、碱性的气体或液体介质
原理--
BU28M型手动高真空球阀开闭操作是杠杆手柄式时，通过将手柄旋转 90 度，可使流体停止流动。另外，尺寸变大时，由于其开关扭矩大，因此采用蜗轮箱操作机构。
技术性能
| 适用范围（Pa） | 快卸法兰（KF）2×10-5 ~1.3×10-5 |
| 活套法兰6×10-5~1.3×10-5 |
| 阀门漏率（Pa.L/S) | ≤1.3×10-5 |
| 介质温度（℃） | 标准出厂：-30~+150 |
| 特殊指定：-30~+240 |
| 安装位置 | 任意 |
| 规格尺寸DN(mm) | BU28M：10-200 |

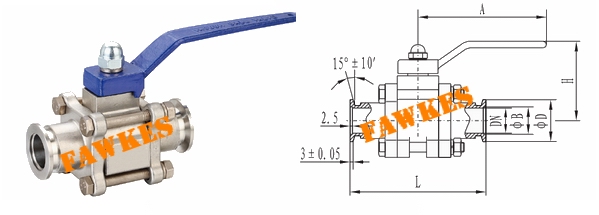

手动高真空球阀快卸法兰连接外形尺寸
| 通径（DN） | ΦD | ΦB | H | L | A |
| 10 | 30 | 12.2 | 60 | 82 | 120 |
| 16 | 30 | 17.2 | 62 | 100 | 120 |
| 25 | 40 | 26.2 | 75 | 114 | 150 |
| 40 | 55 | 41.2 | 115 | 165 | 200 |
| 50 | 75 | 52.2 | 125 | 175 | 221 |

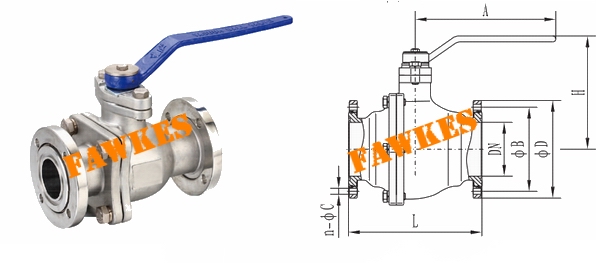

手动高真空球阀活套法兰连接外形尺寸
| 通径（DN） | ΦD | ΦB | H | L | A | n-ΦC |
| 10 | 55 | 40 | 60 | 92 | 120 | 4-Φ6.5 |
| 16 | 60 | 45 | 62 | 100 | 120 |
| 20 | 65 | 50 | 73 | 114 | 150 |
| 25 | 70 | 55 | 75 | 114 | 150 |
| 32 | 90 | 70 | 93 | 140 | 180 | 4-Φ9 |
| 40 | 100 | 80 | 115 | 165 | 200 |
| 50 | 110 | 90 | 125 | 175 | 221 |
| 63 | 130 | 110 | 166 | 186 | 230 |
| 80 | 145 | 125 | 175 | 198 | 375 | 8-Φ9 |
| 100 | 165 | 145 | 189 | 220 | 405 |
| 125 | 200 | 175 | 232 | 266 | 360 | 8-Φ11 |
| 150 | 225 | 200 | 250 | 296 | 400 |
| 200 | 285 | 260 | 306 | 390 | 620 | 12-Φ12 |
