品牌:福克斯FAWKES/美国
起订:1台
发送询价
| 品牌 : | 福克斯FAWKES/美国 | 型号 : | DN15-DN300 |
| 连接形式 : | 法兰 | 材质 : | 不锈钢 |
| 公称通径 : | DN15-DN300mm | 适用介质 : | 蒸汽 |
| 压力环境 : | PN1.6~32Mpa | 工作温度 : | -40℃----350℃ |
| 标准 : | 美标 | 外形 : | 中型 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |

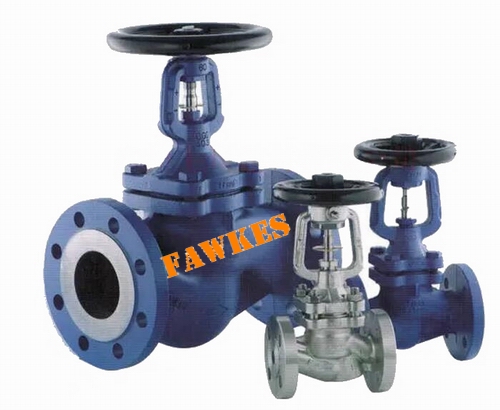

福克斯（FAWKES）进口截止式节流阀描述

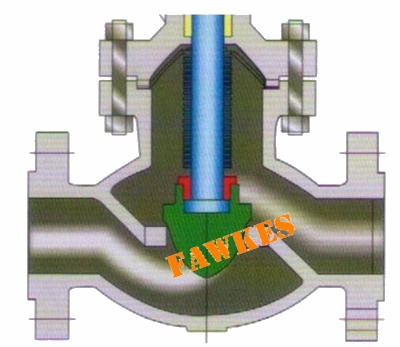

截止式节流阀的阀瓣采用耐腐蚀材料,启闭件大多为圆锥流线型，通过改变通道截面积而达到调节流量和压力
适用温度：-40℃----350℃
公称压力：常压PN1.6~4.0Mpa、高压PN6.4~32Mpa
口径：DN15-DN300
典型应用--
导热油系统、蒸汽和冷凝水、热水和冷水系统、氨/氟利昂、气体、液体、化学热流体、压缩空气和其它气体、水/乙二醇等工业流体
制造标准--
| 驱动方式 | 手动 |
| 气动 | |
| 设计标准 | DIN3356 |
| 结构长度 | DIN3202 |
| 连接法兰 | DIN2543-2545 |
| 试验和检验 | DIN3230 |
特征--
双层/多层波纹管标准配置
球型锥面阀蕊，硬化处理
阀杆螺母带磨擦片
阀杆填料双重密封
无泄漏损失一节能环保
焊接式阀座，抛物线阀芯（适用于介质节流）

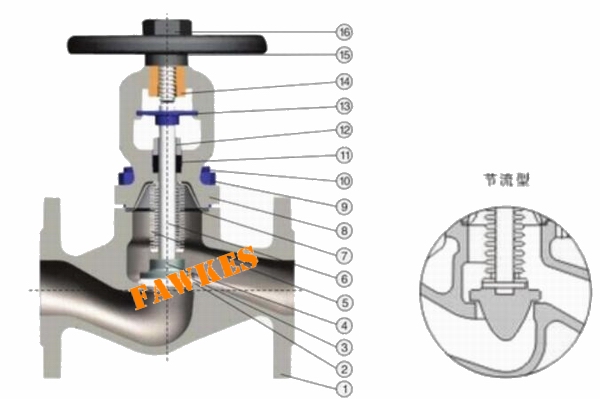

福克斯（FAWKES）进口截止式节流阀材质表
| 序号NO. | 名称part name | 材质material |
| 1 | 阀体body | GS-C25、CF8、CF3 |
| 2 | 阀瓣disc | 2CR13、F304、F316 |
| 3 | 轴销hinge pin | F304、F316 |
| 4 | 波纹管组件bellows combination | F304、F316L |
| 5 | 阀盖bonnet | GS-C25、CF8、CF3 |
| 6 | 填料packing | 柔性石墨Flexible graphite、PTFE |
| 7 | 压套gland | 25#、F304、F316 |
| 8 | 定位片locator | 25#、F304、F316 |
| 9 | 阀杆螺母stem nut | 铜合金ZQA19-4 |
| 10 | 手轮hand wheel | 碳钢carbon steel |
| 11 | 并帽cap | 25# |
| 12 | 油杯oil cup | 黄铜brass |
| 13 | 六角螺母hexagon nut | ASTMA193 2H、A193-8、A193-8M |
| 14 | 双头螺栓bolt | ASTMA193 B7、A193-B8、A193-B8M |
| 15 | 垫片gasket | 柔性石墨+不锈钢 flexible graphite+stainless steel、PTFE |
| 16 | 阀杆stem | 2Cr13、F304、F316 |
