品牌:美国威盾VTON
起订:1个
| 品牌 : | 美国威盾VTON | 型号 : | VTON |
| 材质 : | 不锈钢 | 连接形式 : | 法兰 |
| 加工定制 : | 是 | 种类 : | NRVZ静音式 |
| 结构形式 : | 旋启式 | 公称通径 : | DN40-1000 |
| 适用介质 : | 水 | 形态 : | 隔膜式 |
| 压力环境 : | 常压 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 水力控制 |
| 工作温度 : | 常温 | 类型(通道位置) : | 二通式 |
| 安装 : | 水平或者立式安装，垂直安装 |
进口立式止回阀
一、进口立式止回阀概述
品牌：美国威盾VTON
进口立式止回阀Vertical lift check valve，是指根据弹簧受力而推动阀门开启和关闭而实现介质的流体和防止倒流的止回阀；阀门常闭，由于管线中进口端介质的压力作用，而克服弹簧阻力使阀门开启。当进口端介质压力低于出口端时，弹簧将阀芯推向阀座而使阀门关闭，阻止介质逆流，故起止回作用。立式止回阀由于采用弹簧支撑阀芯，故采用立式安装或卧式装均可。
美国威盾VTON立式止回阀主要产品有：不锈钢立式止回阀，铸钢立式止回阀，立式法兰止回阀，碳钢立式止回阀，立式升降式止回阀，立式弹簧止回阀。广泛应用于水、气、油、化工、冶炼、能源、造船、电力、石油、水处理、建筑等各行业
二、进口立式止回阀产品参数
1、口径：DN15-500，1/4-20寸
2、压力：PN0.6-PN320；Class150LB-2500LB；JIS10K-20K
3、温度：-196℃-550℃
4、阀体材质：铸铁，球铁，铸钢，不锈钢，铬钼钢
5、密封面：堆焊铬不锈钢、堆焊硬质合金、铬镍钛不锈钢
6、垫片：钢带石墨参缠绕、聚四氟乙烯
7、连接方式：法兰，螺纹、焊接
8、使用介质：水、蒸汽、油品等

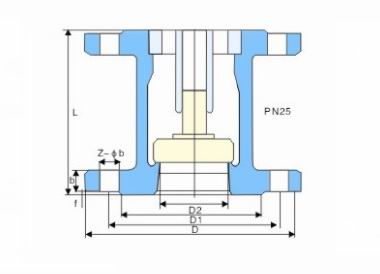

三、进口立式止回阀结构尺寸图
型号 | 公称通径DN | L | D | D1 | D2 | b | Z-φd |
VTON | 15 | 85 | 95 | 65 | 45 | 16 | 4-φ14 |
20 | 95 | 105 | 75 | 55 | 16 | 4-φ14 | |
25 | 100 | 115 | 85 | 65 | 16 | 4-φ14 | |
32 | 120 | 135 | 100 | 78 | 16 | 4-φ18 | |
40 | 130 | 145 | 110 | 88 | 18 | 4-φ18 | |
50 | 140 | 160 | 125 | 100 | 20 | 4-φ18 | |
65 | 160 | 180 | 145 | 120 | 22 | 8-φ18 | |
80 | 185 | 195 | 160 | 135 | 22 | 8-φ18 | |
100 | 210 | 230 | 190 | 160 | 24 | 8-φ23 | |
125 | 250 | 275 | 220 | 188 | 28 | 8-φ25 | |
150 | 300 | 300 | 250 | 218 | 30 | 8-φ25 | |
200 | 380 | 360 | 310 | 278 | 34 | 12-φ25 |
