品牌:上海弗尼
起订:1个
供应:1000个
| 品牌 : | 上海弗尼 | 型号 : | D63H |
| 结构形式 : | 垂直板式 | 加工定制 : | 是 |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 适用介质 : | 空气 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 双向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 配件 | 用途 : | 补水 |
| 类型(通道位置) : | 二通式 | 口径 : | DN50-DN1200 |
| 公称通径 : | 50-1200 |

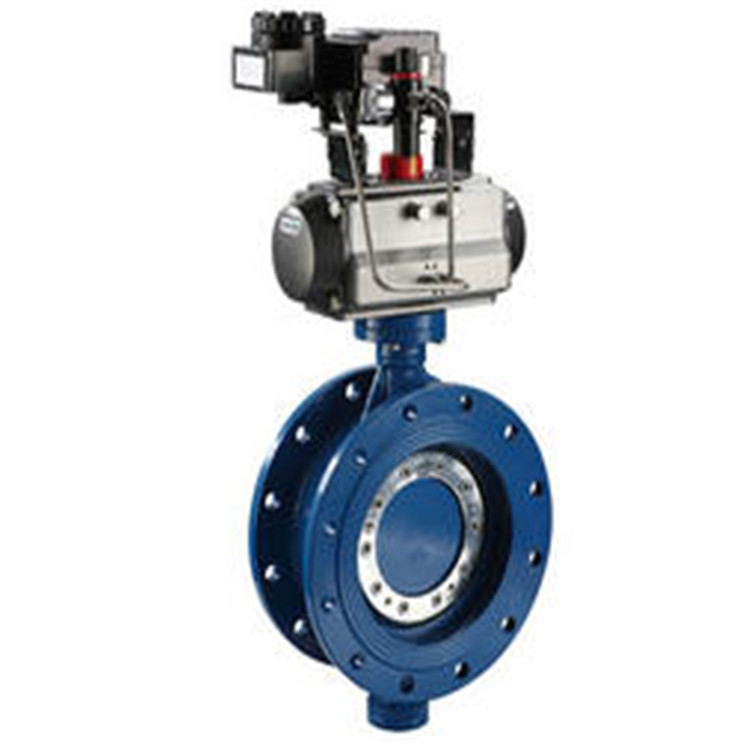

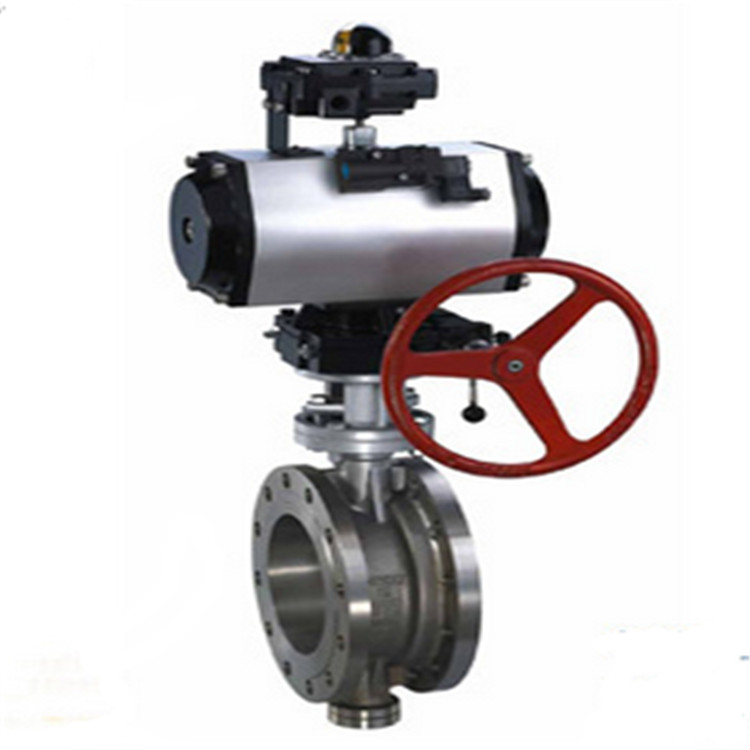

一、气动硬密封蝶阀 产品概述
本公司的气动硬密封蝶阀结构是由品质气动执行器与三维编心硬密封蝶阀组成，也可称为气动三偏心蝶阀。阀座采用硬密封兼容的多层次结构。气动金属密封蝶阀与电气阀门定位器配套，输入4～20mADC信号及0.4～0.7MPa气源便可控制运转，可实现对压力、流量、温度、液位等参数的调节。气动硬密封蝶阀配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。气动硬密封蝶阀由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成，结构简单、体积小、重量轻，所以气动金属密封蝶阀主要应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。
二、气动硬密封蝶阀 产品特点
（1）气动金属密封蝶阀采用三偏心密封结构，阀座与蝶板磨损小，具有越观越紧的密封功能。
（2）密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能,具有耐腐蚀,使用寿命较长等特点。
（3）蝶板密封面采用堆焊钴基硬质合金，密封面不易磨损，使用寿命较长．
（4）大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。
（5）气动三偏心蝶阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任意方向安装。
（6）气动装置可以多工位（旋转90°或180°）安装，便于用户使用。
三、气动硬密封蝶阀 主要设计标准
设计标准 | GB/T12238-1989 |
法兰连接尺寸 | GB/T9113.1-2000；GB/T9115.1-2000；JB78 |
结构长度 | GB/T12221-1989 |
压力试验 | GB/T13927-2000；JB/T9092-1999 |
