| 品牌 : | 上海弗尼 | 型号 : | Q47H |
| 材质 : | 不锈钢 | 连接形式 : | 法兰 |
| 结构形式 : | 固定球球阀 | 公称通径 : | DN40-700 |
| 适用介质 : | 蒸汽 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 阀体 | 用途 : | 调节 |
| 类型(通道位置) : | 直通式 | 作用对象 : | 泵 |
| 订货号 : | Q47H | 货号 : | Q47H |
| 3C阀门类别 : | 工业 | 是否跨境货源 : | 否 |
一、概述：

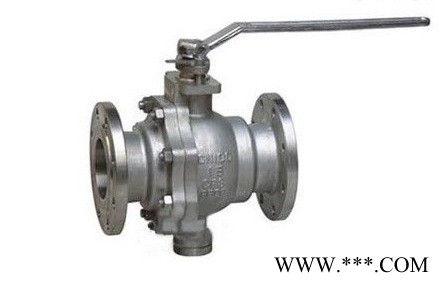

Q47H硬密封固定式球阀的球体是固定的，受压后不产生移动。固定球阀都带有浮动阀座，受介质压力后，阀座产生移动，使密封圈紧压在球体上，以保证密封。通常在与球体的上、下轴上装有轴承，操作扭距小，适用于高压和大口径的阀门。为了减少球阀的操作扭矩和增加密封的可靠程度，近年来又出现了油封球阀，既在密封面间压注特制的润滑油，以形成一层油膜，即增强了密封性，又减少了操作扭矩，更适用高压大口径的球阀。
二、Q47H硬密封固式定球阀执行标准：
1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、检验主试验：JB/T 9092、API 598。
三、 Q47H硬密封固定式球阀主要零件材料：
1）硬密封固定式球阀采用固定球设计，相对运动部位均采用磨擦系数极小自润滑材料，因而操作扭矩小，此外密封润滑脂的长期密封，使得操作更加灵活。
2）阀门采用高平台结构，ISO5211连接标准，能使安装电/气动执行器更为专业化。
3）Q47H固定式球阀 采用全通径或缩径设计，流通阻力小。
4）金属硬密封固定式球阀采用双向金属可动密封结构，具有自动补偿及自洁功能，密封性能优越。
5）固定式球阀 采用固定球设计，并增加了预紧力弹簧，使得球阀具有自动泄压功能。
6）每个球阀都有两个可动密封座，两个方向都能密封，因而安装时不须考虑介质的流向。
7）具有防火防静电结构，在阀杆与阀体及阀杆与球体之间设置导电弹簧，避免静电打火点燃易燃介质。
8）可选气动、电动、液动、及气动调节型、电动调节型。具体请参阅本书执行器及调节阀部份。
