品牌:上海弗尼
起订:1件
供应:999件
| 品牌 : | 上海弗尼 | 型号 : | H42W-25P |
| 材质 : | 不锈钢 | 连接形式 : | 法兰 |
| 加工定制 : | 否 | 种类 : | NRVG静音式 |
| 结构形式 : | 立式 | 公称通径 : | DN15-600 |
| 适用介质 : | 弱酸碱介质 | 形态 : | 旋转式 |
| 压力环境 : | 常压 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 工作温度 : | 常温 | 类型(通道位置) : | 二通式 |
| 订货号 : | H42W-25P | 货号 : | H42W-25P |
| 是否跨境货源 : | 否 |
是否提供加工定制： | 是 | 品牌： | 科宝 |
型号： | H42W-25P/R | 种类： | 立式 |
材质： | 不锈钢 | 连接形式： | 法兰 |
结构形式： | 其他 | 公称通径： | DN80（mm） |
适用介质： | 各种高腐蚀化学介质 | 形态： | 立式 |
压力环境： | 低压 | 标准： | 国标 |
流动方向： | 单向 | 驱动方式： | 手动 |
工作温度： | 常温 |
|
|

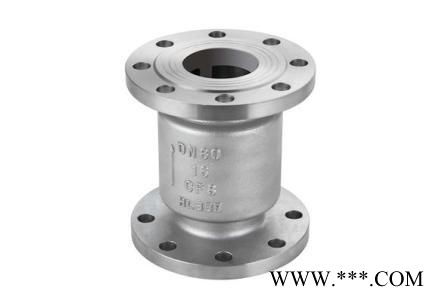

H42W-25P/R CF8/304 高压不锈钢立式止回阀 工作原理
止回阀启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。止回阀又称单向阀或逆止阀，水泵吸水关的底阀也属于止回阀类。止回阀是能自动阻止流体倒流的阀门。止回阀的阀瓣在流体压力作用下开启，流体从进口侧流向出口侧。当进口侧压力低于出口侧时，阀瓣在流体压差、本身重力等因素作用下自动关闭以防止流体倒流。止回阀关闭时，会在管路中产生水锤压力，严重时会导致阀门、管路或设备的损坏，尤其对于大口管路或高压管路，故应引起止回阀选用者的高度注意。在管线中不要使止回阀承受重量，大型的止回阀应独立支撑，使之不受管系产生的压力的影响。安装时注意介质流动的方向应与阀体所票箭头方向一致。
止回阀的形式种类
止回阀按结构划分，可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。升降式止回阀可分为立式和卧式两种。旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。蝶式止回阀为直通式、以上几种止回阀在连接形式上可分为螺纹连接、法兰连接和焊接三种。
1、升降式止回阀的结构一般与截止阀相似，其阀瓣沿着通道中以线作升降运动，动作可靠，但流体阻力较大，适用于轻小口径的场合。升降式止回阀可直通式和立式两种。直通式升降止回阀一般只能安装在水平管路，而立式升降止回阀一般就安装在垂直管路。
2、旋启式止回阀的阀瓣绕转轴作旋转运动。其流体阻力一般小于升降式止回阀，它适用于较大口径的场合。旋启式止回阀根据阀瓣的数目可分为单瓣旋启式、双瓣旋启式及多瓣旋启式三种。单瓣旋启式止回阀一般适用于中等口径的场合。大口径管路选用单瓣旋启式止回阀时，为减少水锤压力，采用能减小水锤压力的缓闭止回阀。双瓣旋启式止回阀适用于大中口径管路。对夹双瓣旋启式止回阀结构小、重量轻，是一种发展较快的止回阀；多瓣旋启式止回阀适用于大口径管路。
3、隔膜式止回阀有多种结构形式，均采用隔膜作为启闭件，由于其防水锤性能好，结构简单，成本低，近年来发展较快。但隔膜式止回阀的使用温度和压力受到隔膜材料的限制。
4、球型污水止回阀：阀体采用全通道结构，具有流量大、阻力小之优点。采用圆球做阀瓣，适用于高粘度、有悬浮物的工业及生活污水管网
5、蝶式止回阀的结构类似于蝶阀。其结构简单、流阻较小，水锤压力亦较小。

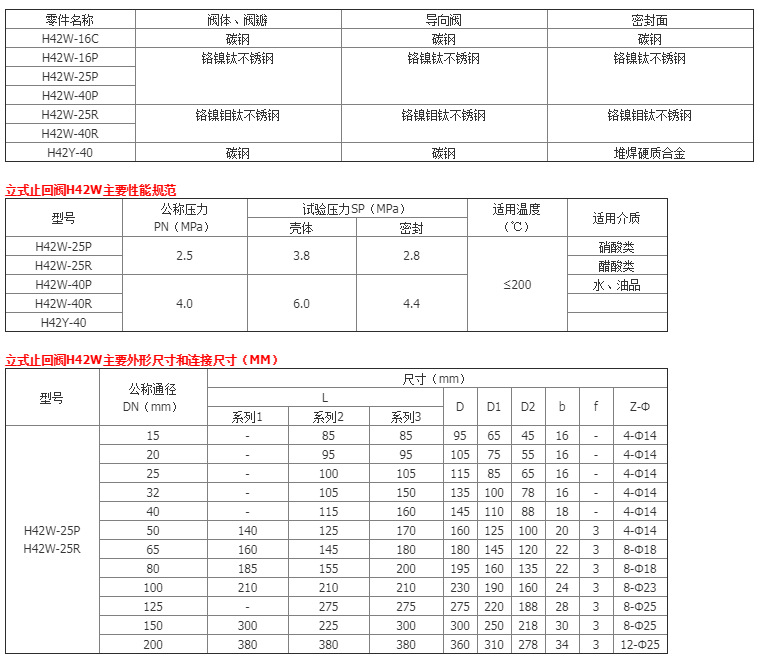

立式止回阀严格按GB12235标准设计制造，阀瓣沿着中心定位作升降运动,衬套采用耐磨性能好，摩擦系数小的特殊材料制作，动作灵活可靠.密封性能优良。立式止回阀产品广泛应用于石油、化工、制药、电力行业等各种工况的管路上。立式止回阀主要性能规范：
立式止回阀主要零件材料：
止回阀安装与维护
1、在管线中不要使止回阀承受重量，大型的止回阀应独立支撑，使之不受管系产生的压力的影响。
2、升降式垂直瓣止回阀应安装在垂直管道上。
3、升降式水平瓣止回阀应安装在水平管道上。
4、安装止回阀时，应特别注意介质流动方向，应使介质正常流动方向与阀体上指示的箭头方向相一致，否则就会截断介质的正常流动。底阀应安装在水泵吸水管路的底端。
5、旋启式止回阀安装位置不妥限制，通常安装于水平管路，但也可以安装于垂直管路或倾料管路上。
6、通式升降式止回阀应安装于水平管路上,立式升降式止回阀和底阀一般安装在垂直管路上,并且介质自下而 动。
7、单瓣旋启式止回阀一般适用于中等口径的场合。大口径管路选用单瓣旋启式止回阀时，为减少水锤压力，采用能减小水锤压力的缓闭止回阀。
8、双瓣旋启式止回阀适用于大中口径管路。对夹双瓣旋启式止回阀结构小、重量轻，是一种发展较快的止回阀；多瓣旋启式止回阀适用于大口径管路。
