| 品牌 : | 帕姆泵 | 型号 : | 80CYZ-70 |
| 材质 : | 铸铁 | 性能 : | 自动 |
| 扬程 : | 70 | 驱动方式 : | 电动 |
| 输送介质 : | 油泵 | 泵轴位置 : | 卧式 |
| 叶轮结构 : | 半开式叶轮 | 叶轮吸入方式 : | 单吸式 |
| 流量 : | 60 | 叶轮数目 : | 1 |
| 汽蚀余量 : | 5 | 吸入口径 : | 80 |
| 排出口径 : | 80 | 结构原理 : | 中开泵 |
| 级数 : | 单级 | 重量 : | 189 |
| 电压 : | 380 | 功率 : | 22 |

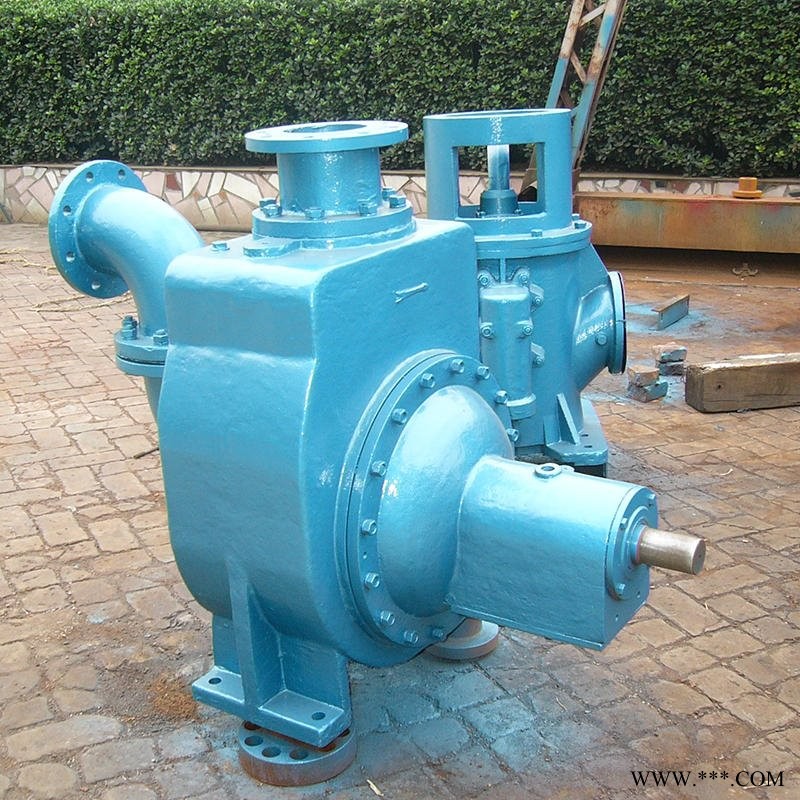

河北生产厂家订制 自吸式离心泵80CYZ-70铜叶轮 输送粘度1-75CST
河北生产厂家订制 自吸式离心泵80CYZ-70铜叶轮 输送粘度1-75CST
●特点:
CYZ自吸泵属自吸式离心泵系列。具有结构简单、操作维护方便、运行平稳、排量大、效率高、便于调节，有较强的自吸能力，适用范围广等特点。
●用途：
CYZ自吸泵用来输送汽油、柴油、等石油产品。介质温度在-20℃～+80℃，是一种优良的船用装卸油泵，可兼作扫舱水泵。并适用于陆地油库、油罐车等储油装置的油料输送。也可以用来输送海水、淡水等。
●结构型式：
CYZ自吸泵采用轴同回液的泵体结构，泵体由吸入室、储液室、涡旋室、回液孔、气液分离室等组成。泵的轴承采用单列向心球轴承。在一些泵的轴承体底部设有冷却室。泵内部高、低压区间有密封环。轴端采用机械密封。
●工作示意图
河北生产厂家订制 自吸式离心泵80CYZ-70铜叶轮 输送粘度1-75CST
CYZ自吸泵性能参数表
型号 Model | 流量 | 扬程 | 汽浊余量(NPSH）rm | 进出口口径 mm | 轴功率shaft power | 转速Speed Nr/min | 配套电机Electrical Motor | ||
m3/h | L/S | 功率 | 型号 | ||||||
40CYZ-20 | 6.3 | 1.8 | 20 | 3.5 | 40×32 | 0.88 | 2900 | 1.1 | Y80M2-2 |
40CYZ-40 | 10 | 2.8 | 40 | 3.5 | 50×40 | 28 | 2900 | 4 | Y112M2-2 |
50CYZ-12 | 15 | 4.2 | 12 | 3.5 | 50×50 | 1.1 | 2900 | 1.5 | Y90S-2 |
50CYZ-20 | 18 | 5 | 20 | 3.5 | 50×50 | 1.8 | 2900 | 2.2 | Y90L-2 |
50CYZ-32 | 14 | 3.9 | 32 | 3.5 | 50×50 | 2.7 | 2900 | 3 | Y100L2-2 |
50CYZ-50 | 12.5 | 3.5 | 50 | 3.5 | 50×50 | 4.3 | 2900 | 5.5 | Y132S1-2 |
50CYZ-60 | 15 | 4.2 | 60 | 3.5 | 50×50 | 6.3 | 2900 | 7.5 | Y132S2-2 |
80CYZ-13 | 35 | 9.7 | 13 | 4 | 80×80 | 1.9 | 2900 | 3 | Y100L-2 |
80CYZ-17 | 43 | 11.9 | 17 | 4 | 80×80 | 3.1 | 2900 | 4 | Y112M-2 |
80CYZ-25 | 50 | 13.9 | 25 | 4 | 80×80 | 5.2 | 2900 | 7.5 | Y132S2-2 |
80CYZ-32 | 50 | 13.9 | 32 | 4 | 80×80 | 6.8 | 2900 | 7.5 | Y132S2-2 |
80CYZ-55 | 60 | 16.7 | 55 | 4 | 80×80 | 15.0 | 2900 | 18.5 | Y160L-2 |
80CYZ-70 | 60 | 16.7 | 70 | 4 | 80×80 | 20.1 | 2900 | 22 | Y180M-2 |
100CYZ-40 | 100 | 27.8 | 40 | 4 | 100×100 | 16.3 | 2900 | 22 | Y180M-2 |
100CYZ-75 | 70 | 19.4 | 75 | 4 | 100×100 | 24.2 | 2900 | 30 | Y200L1-2 |
150CYZ-55 | 160 | 44.4 | 55 | 5 | 150×150 | 38.1 | 2900 | 45 | Y225M-2 |
150CYZ-65 | 170 | 47.2 | 65 | 5 | 150×150 | 51.0 | 1470 | 55 | Y250M-4 |
200CYZ-63 | 280 | 77.8 | 63 | 5 | 200×200 | 75.1 | 1450 | 90 | Y280M-4 |
