品牌:帕姆泵
起订:1台
| 品牌 : | 帕姆泵 | 型号 : | 50CYZ-20 |
| 材质 : | 铸铁 | 性能 : | 自动 |
| 驱动方式 : | 电动 | 输送介质 : | 油泵 |
| 泵轴位置 : | 卧式 | 叶轮结构 : | 封闭式叶轮 |
| 叶轮吸入方式 : | 单吸式 | 流量 : | 18m³/h |
| 扬程 : | 20m | 汽蚀余量 : | 3.5 |
| 吸入口径 : | 50mm | 排出口径 : | 50mm |
| 结构原理 : | 喷射泵 | 级数 : | 单级 |
| 重量 : | 56kg | 电压 : | 380v/440v |
| 功率 : | 2.2kw | 用途 : | CYZ自吸泵用来输送汽油 |
| 轴功率 : | 2.2 |

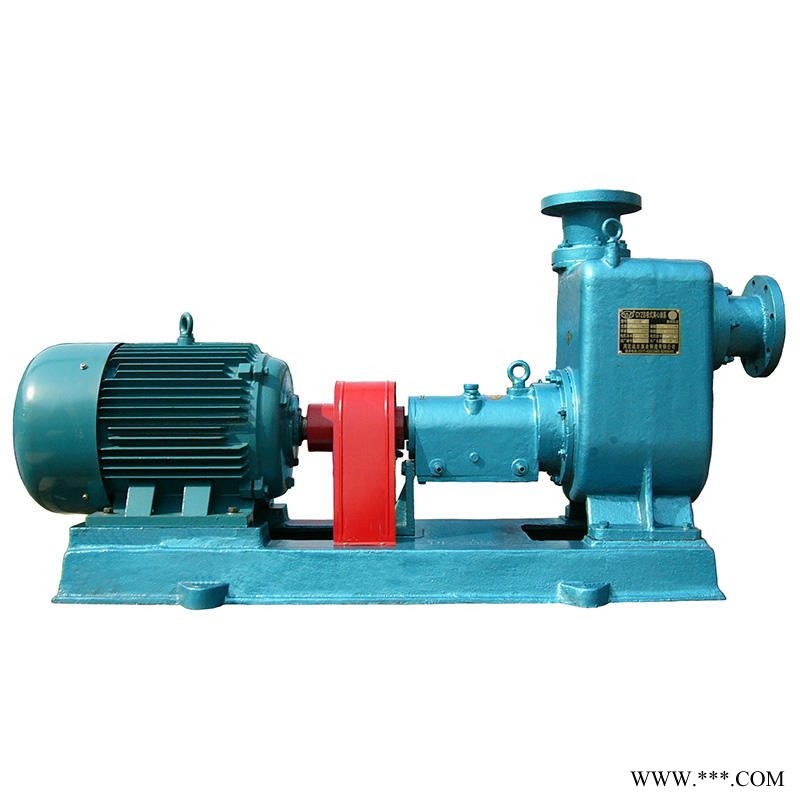

自吸泵 40CYZ-40 汽油输送泵 流量18立方
运费说明:

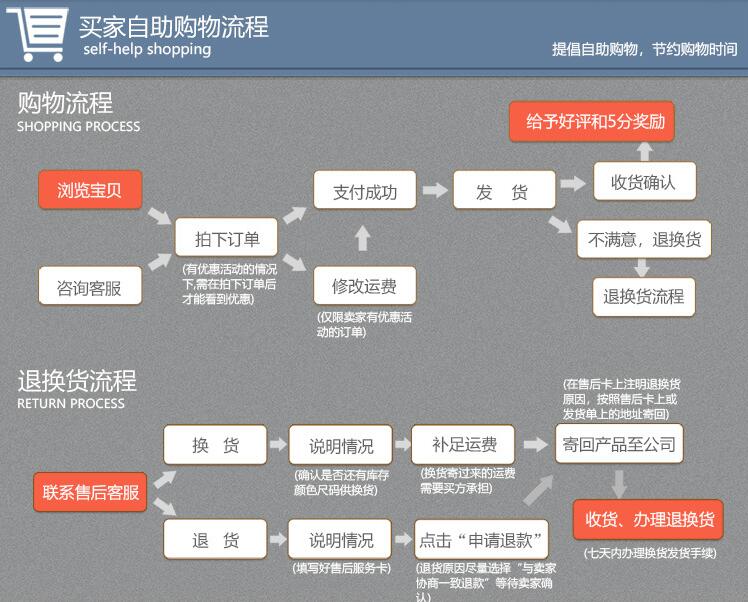

1.本公司常规产品1-3天发货,特殊要求或者需定做的产品发货时间已与客户协商为准, 2.泵运费方式有两种:快递和物流.小泵和小型配件发快递,其余体积较大,数量较多,推荐走专线物流货运,一般南方,中部地区及沿海地区3-5天左右到达.西部,北部较远的地区以及少数二次中转地区5-8天左右可到,具体覆盖范围请咨询公司客服人员.安装使用:请您根据产品说明书的步骤进行操作,如有问题,请联系我公司.为了保护您的利益,我们已经提醒客户在收到货物时,要开箱验货,如在打开验货时发现货物丢失,损害或者不符,请拒收,您签收就代表已准确无误的收到后屋,若在签收货物之后才发现货物丢失或者不符,如不负责. 客户收到货后,产品无法安装或者规格有误,本公司提供退货或者换货服务,退货或者换货的客户请保证货物的完好无损,并承担往返运费. 客户收到后,如果产品存在质量问题,请在收货后7天内联系我公司,提供相关质量问题图片,我公司将在时间给您退货或者换货,因为我公司已经在发货前已经仔细检查过,所以过期将不提供此项服务,还请谅解.
● 用途

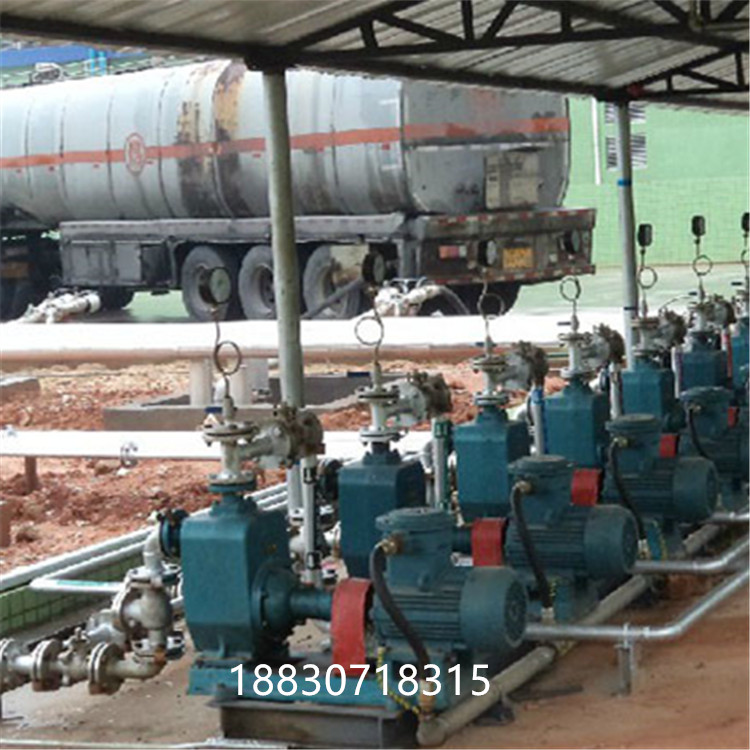

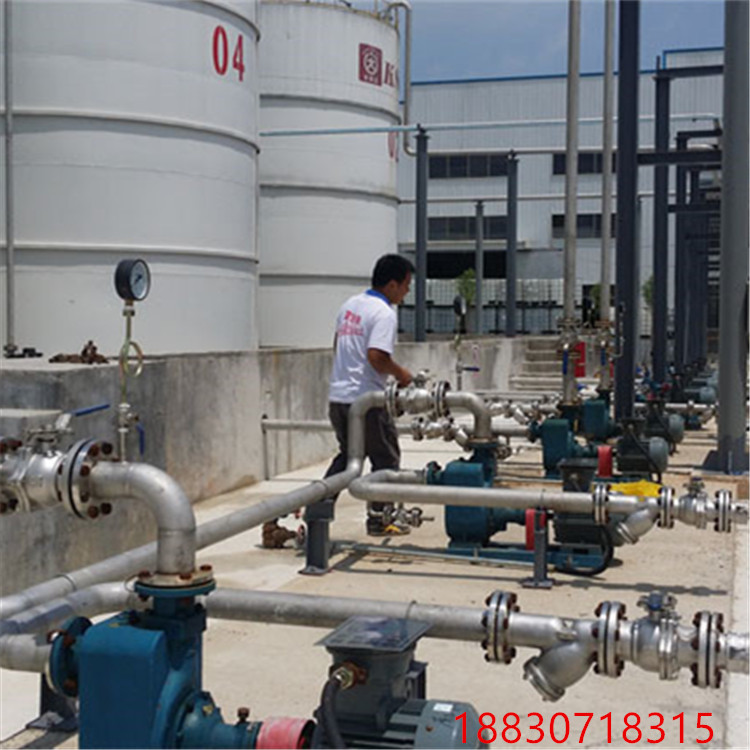

CYZ系列船用自吸式离心油泵用来输送汽油、柴油，等石油产品，介质温度在-20℃～+80℃，是一种优良的船用装卸油泵。并适用于陆地油库、油罐车等储油装置的油料输送，也可以用来输送海水、淡水等。
● 特点
该泵属自吸式离心泵，具有结构简单、操作维护方便、运行平稳、排量大、效率高、便于调节、使用范围广等特点。
● 结构形式

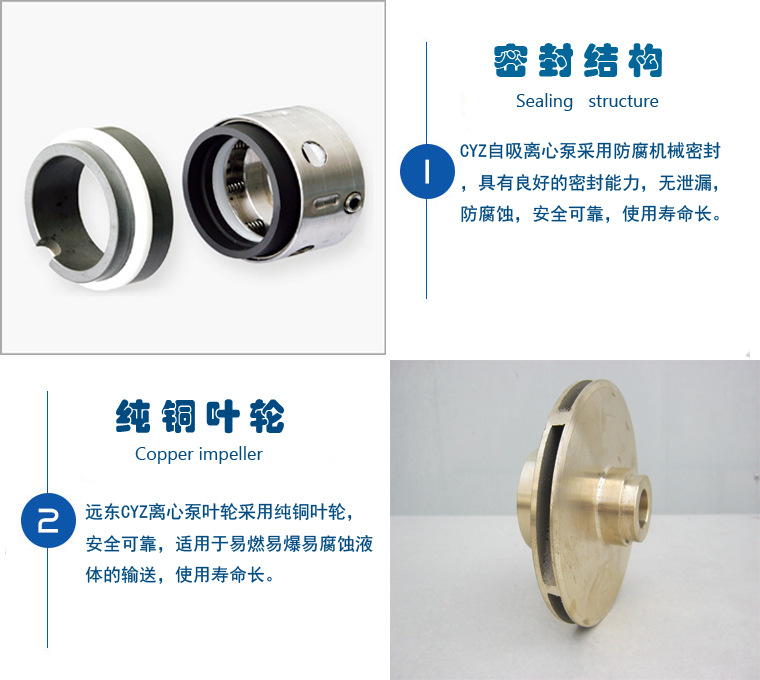

采用轴向回液的泵体结构，泵体由吸入室、储液室、涡旋室、回液孔、气液分离室等组成，泵的轴承采用单列向心球轴承，在泵的轴承体底部设有冷却室，泵内部高、低压区间有密封环，轴端采用机械密封。
CYZ系列自吸式离心泵用途
用来输送汽油、柴油，等石油产品。介质温度在-20℃～+80℃，是一种优良的船用装卸油泵。并适用于陆地油库、油罐车等储油装置的油料输送。也可以用来输送海水、淡水等。
CYZ系列自吸式离心泵特点
该泵属自吸式离心泵，具有结构简单、操作维护方便、运行平稳、排量大、郊率高、便于调节、使用范围广等特点。
主机滑油泵结构型式
采用轴向回液的泵体结构，泵体由吸入室、储液室、涡旋室、回液孔、气液分离室等组成。泵的轴承采用单列向心球轴承。在泵的轴承体底部设有冷却室，泵内部高、低压区间有密封环。轴端采用机械密封。
主机滑油泵密封环又称减漏环。叶轮进口与泵壳间的间隙过大会造成泵内高压区的水经此间隙流向低压区，影响泵的出水量，效率降低！间隙过小会造成叶轮与泵壳摩擦产生磨损。为了增加回流阻力减少内漏，延缓叶轮和泵壳的所使用寿命，在泵壳内缘和叶轮外援结合处装有密封环，密封的间隙保持在0.25～1.10mm之间为宜。
| 序号 | 型号 | 流量 | 扬程 m | 泵汽蚀 余量 m | 自吸性能 min/5m | 转速 r/min | 轴功率 kw | 进出口径 mm | 电机 | ||
| m3/h | L/min | 型号 | 功率kw | ||||||||
| 1 | 25CYZ-27 | 3 | 50 | 27 | 3 | 3 | 2900 | 0.6 | 25 | YB801-2 | 0.75 |
| 2 | 40CYZ-20 | 6.3 | 105 | 20 | 3.5 | 2 | 2900 | 0.88 | 40×32 | YB802-2 | 1.1 |
| 3 | 40CYZ-40 (50CYZ-40) | 10 | 167 | 40 | 3.5 | 1.5 | 2900 | 2.8 | 50×40 (50) | YB112M-2 | 4 |
| 4 | 50CYZ-12 | 15 | 250 | 12 | 3.5 | 2.5 | 2900 | 1.1 | 50 | YB90S-2 | 1.5 |
| 5 | 50CYZ-20 | 18 | 300 | 20 | 3.5 | 2 | 2900 | 1.8 | 50 | YB90L-2 | 2.2 |
| 6 | 50CYZ-35 | 14 | 233 | 35 | 3.5 | 1.5 | 2900 | 2.7 | 50 | YB112M-2 | 4 |
| 7 | 50CYZ-50 | 12.5 | 208 | 50 | 3.5 | 1.5 | 2900 | 4.3 | 50 | YB132S1-2 | 5.5 |
| 8 | 50CYZ-60 | 15 | 250 | 60 | 3.5 | 1.5 | 2900 | 6.3 | 50 | YB132S2-2 | 7.5 |
| 9 | 50CYZ-75 | 20 | 333 | 75 | 3.5 | 1.5 | 2900 | 9.9 | 50 | YB160M1-2 | 11 |
| 10 | 65CYZ-15 | 30 | 500 | 15 | 4 | 2 | 2900 | 1.92 | 65 | YB100L-2 | 3 |
| 11 | 65CYZ-30 | 25 | 416 | 30 | 4 | 2 | 2900 | 3.2 | 65 | YB112M-2 | 4 |
| 12 | 80CYZ-13 | 35 | 583 | 13 | 4 | 3.5 | 2900 | 1.9 | 80 | YB100L-2 | 3 |
| 13 | 80CYZ-17 | 43 | 716 | 17 | 4 | 2 | 2900 | 3.1 | 80 | YB112M-2 | 4 |
| 14 | 80CYZ-25 | 50 | 833 | 25 | 4 | 1.5 | 2900 | 5.2 | 80 | YB132S2-2 | 7.5 |
| 15 | 80CYZ-32 | 50 | 833 | 32 | 4 | 1.5 | 2900 | 6.8 | 80 | YB132S2-2 | 7.5 |
| 16 | 80CYZ-55 | 60 | 1000 | 55 | 4 | 1.5 | 2900 | 15.0 | 80 | YB160L-2 | 18.5 |
| 17 | 80CYZ-70 | 60 | 1000 | 70 | 4 | 1.2 | 2900 | 20.1 | 80 | YB180M-2 | 22 |
| 18 | 100CYZ-40 | 100 | 1667 | 40 | 4 | 2 | 2900 | 18.3 | 100 | YB180M-2 | 22 |
| 19 | 100CYZ-40A | 100 | 1667 | 40 | 4 | 1.5 | 1470 | 18.5 | 100 | YB180L-4 | 22 |
| 20 | 100CYZ-65 | 100 | 1667 | 65 | 4 | 2 | 2900 | 27.7 | 100 | YB200L1-2 | 30 |
| 21 | 100CYZ-75 | 70 | 1167 | 75 | 4 | 2 | 2900 | 24.2 | 100 | YB200L1-2 | 30 |
| 22 | 150CYZ-55 | 160 | 2667 | 55 | 5 | 2 | 2900 | 38.1 | 150 | YB225M-2 | 45 |
| 23 | 150CYZ-65 | 170 | 2833 | 65 | 5 | 1.3 | 1470 | 51.0 | 150 | YB250M-4 | 55 |
| 24 | 200CYZ-63 | 280 | 4667 | 63 | 5 | 1.5 | 1480 | 75.1 | 200 | YB280M-4 | 90 |
| 25 | 80CYZ-125 | 50 | 833 | 125 | 4 | 1.5 | 2900 | 41.3 | 80 | YB250M-2 | 55 |
| 26 | 100CYZ-125 | 100 | 1667 | 125 | 4 | 1.5 | 2900 | 69.4 | 100 | YB280S-2 | 75 |
| 27 | 150CYZ-125 | 150 | 2500 | 125 | 5 | 1.5 | 2900 | 93 | 150 | YB315S-2 | 110 |
| 28 | 200CYZ-125 | 200 | 3333 | 125 | 5 | 1.5 | 2900 | 119.7 | 200 | YB315M-2 | 132 |
| 29 | 250CYZ-50 | 400 | 6666 | 50 | 6 | 1.5 | 1480 | 77.2 | 250 | YB280M-4 | 90 |
主机滑油泵的主要部件
主要部件有叶轮、泵壳和轴封装置。
1自吸泵的叶轮
叶轮的作用是将原动机的机械能直接传给液体，以增加液体的静压能和动能(主要增加静压能)。叶轮一般有6~12片后弯叶片。叶轮有开式、半闭式和闭式三种。
开式叶轮在叶片两侧无盖板，制造简单、清洗方便，适用于输送含有较大量悬浮物的物料，效率较低，输送的液体压力不高；半闭式叶轮在吸入口一侧无盖板，而在另一侧有盖板，适用于输送易沉淀或含有颗粒的物料，效率也较低；闭式叶轮在叶轮在叶片两侧有前后盖板，效率高，适用于输送不含杂质的清洁液体。一般的自吸式离心油泵叶轮多为此类。
叶轮有单吸和双吸两种吸液方式。
2 自吸泵的泵壳
作用是将叶轮封闭在一定的空间，以便由叶轮的作用吸入和压出液体。泵壳多做成蜗壳形，故又称蜗壳。由于流道截面积逐渐扩大，故从叶轮四周甩出的高速液体逐渐降低流速，使部分动能有效地转换为静压能。泵壳不仅汇集由叶轮甩出的液体，同时又是一个能量转换装置。
3自吸泵轴封装置
作用是防止泵壳内液体沿轴漏出或外界空气漏入泵壳内。
常用轴封装置有填料密封和机械密封两种。
主机滑油泵的填料一般用浸油或涂有石墨的石棉绳。机械密封主要的是靠装在轴上的动环与固定在泵壳上的静环之间端面作相对运动而达到密封的目的。
自吸油泵的基本构造是由六部分组成的分别是叶轮，泵体，泵轴，轴承，密封环，填料函。The basic construction of self-priming pump is composed of six parts, respectively, impeller, pump body, pump
shaft, bearing, seal ring, stuffing box.
1、叶轮是自吸离心泵的核心部分，它转速高出力大，叶轮上的叶 片又起到主要作用，叶轮在装配前要通过静平衡实验。叶轮上的内外表面要求光滑，以减少水流的摩擦损失。 1, is the core part of self-priming
centrifugal pump impeller, strength higher than that of its speed, leaf patches on the impeller and play a major role, the impeller through static balancing experiments before assembly.Impeller on
the inside and outside for smooth surface to reduce friction loss of water.
2、泵体也称泵壳，它是水泵的主体。起到支撑固定 作用，并与安装轴承的托架相连接。2, the pump body also calls the pump shell, it is the body of the pump.Support fixed effect, and connected to
install bearing bracket.
3、泵轴的作用是借联轴器和电动机相连接，将电动机的转距传给叶轮，所以它是传递机械能的主要部件。3, the role of pump shaft is connected by coupling and motor, the torque of the motor to the
impeller, so it is a major part of the mechanical energy transfer.

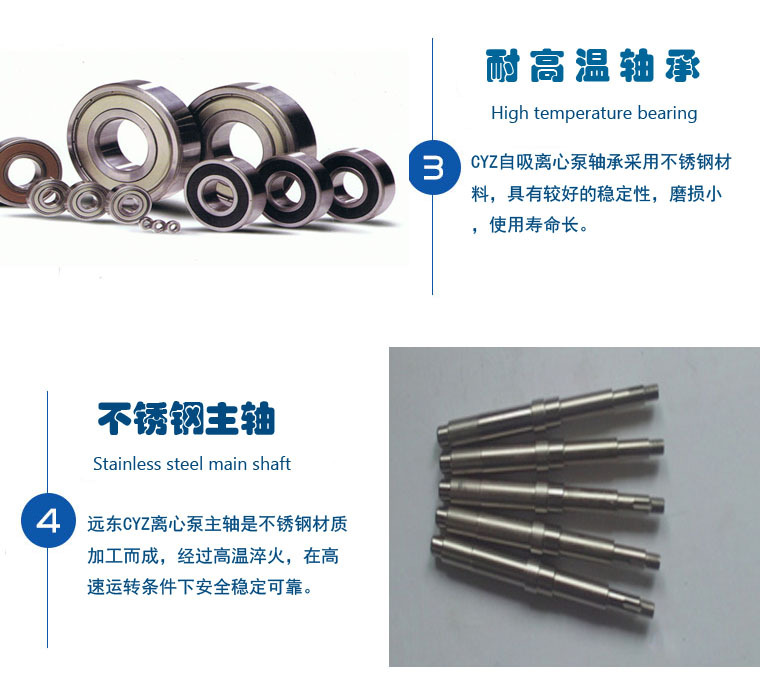

4、轴承是套在 泵轴上支撑泵轴的构件，有滚动轴承和滑动轴承两种。滚动轴承使用牛油作为润滑剂加油要适当一般为2/3～3/4的体积太多会发热，太少又有响声并发热！滑 动轴承使用的是透明油作润滑剂的,加油到油
位线。太多油要沿泵轴渗出并且漂贱，太少轴承又要过热烧坏造成事故！在水泵运行过程中轴承的温度在85度一 般运行在60度左右，如果高了就要查找原因（是否有杂质，油质是否发黑，是否进水）并及时处理！4,
bearing is set on the pump shaft support components of pump shaft, which has two kinds of rolling bearing and sliding bearing.Rolling bearing use butter as a lubricant oil is generally appropriate
for two-thirds to three-quarters of the volume too much will be fever, too little and there was a noise and fever!Sliding dynamic bearing is using a transparent oil as lubricant, go to the oil
level line.Too much oil leak to the pump shaft and floating base, too little bearing overheating and burn out cause an accident!In water pump bearing has the highest temperature during the
operation of 85 degrees in a running around 60 degrees, if the high will find reason (if there are impurities, oil is black, whether water) and processed in a timely manner!
5、密封环又称减漏环。叶轮进口与泵壳间的间隙过大会造 成泵内高压区的水经此间隙流向低压区，影响泵的出水量，效率降低！间隙过小会造成叶轮与泵壳摩擦产生磨损。为了增加回流阻力减少内漏，延缓叶轮和泵壳
的所 使用寿命，在泵壳内缘和叶轮外援结合处装有密封环，密封的间隙保持在0.25～1.10mm之间为宜。 6、填料函主要由填料，水封环，填料筒，填料压 盖，水封管组成。填料函的作用主要是为了封闭泵壳与泵轴之间的空
隙，不让泵内的水流不流到外面来也不让外面的空气进入到泵内。始终保持水泵内的真空！当泵 轴与填料摩擦产生热量就要靠水封管住水到水封圈内使填料冷却！保持水泵的正常运行。所以在水泵的运行巡回检查过程中对填
料函的检查是特别要注意！在运行 600个小时左右就要对填料进行更换。5, sealing ring, also known as minus leakage ring.import and pump impeller shell gap between the will build into water by means of
this clearance flow inside the pump high to a low pressure area, affect the water yield of pump, efficiency!Clearance starts to cause the impeller and pump casing friction wear.In order to increase
the flow resistance reducing internal leakage and delay the service life of the impeller and the pump shell, the pump casing and impeller around the foreign aid junction with sealing ring, sealing
gap in between 0.25 ~ 1.10 mm is advisable.6, stuffing box is mainly composed of filler, seal ring, packing, packing gland, water tubes.The role of the stuffing box is mainly in order to close the
gap between pump casing and pump shaft, don't let the flow within the pump does not flow outside to not let outside air into the pump.Always keeping the vacuum inside the pump!When the pump shaft
and be about to rely on water seal packing friction heat to hold water to the water seal circle packing cooling!Keep the pump running.So in the process of pump run Tours of inspection to check the
stuffing box is paying special attention to!Running about 600 hours will be carried out on the packing replacement.
自吸离心泵的过流部件 Self-priming centrifugal pump flow components
自吸离心泵的过流部件有：吸入室，叶轮，压出室三个部分。叶轮室是泵的核心，也是流部件的核心。泵通过叶轮对液体的作功，使其能量增加。叶轮按液体流出的方向分为三类： Self-priming
