品牌:华冠气体装备
起订:1米
发送询价
| 加工定制 : | 是 | 品牌 : | 华冠气体装备 |
| 使用温度范围 : | -196摄氏度 | 摩擦系数 : | 2.5级 |
| 磨损量 : | 0 | 抗撞强度 : | 273 |
| 材质 : | 304/316 | 管道口径 : | DN10 15 20 25 40 50 |
| 管道厚度 : | 3-6mm | 适用流体 : | 液氮液氧液氩LNG等 |
| 型号 : | GDG | 设计压力 : | 0-4MPa |
| 真空夹层漏率 : | ≤1X10-10Pa·m3/s | 真空夹层漏放气速率 : | ≤1X10-8Pa·m3/s |
| 液氮温度下真空度 : | ≤5X10-3Pa |

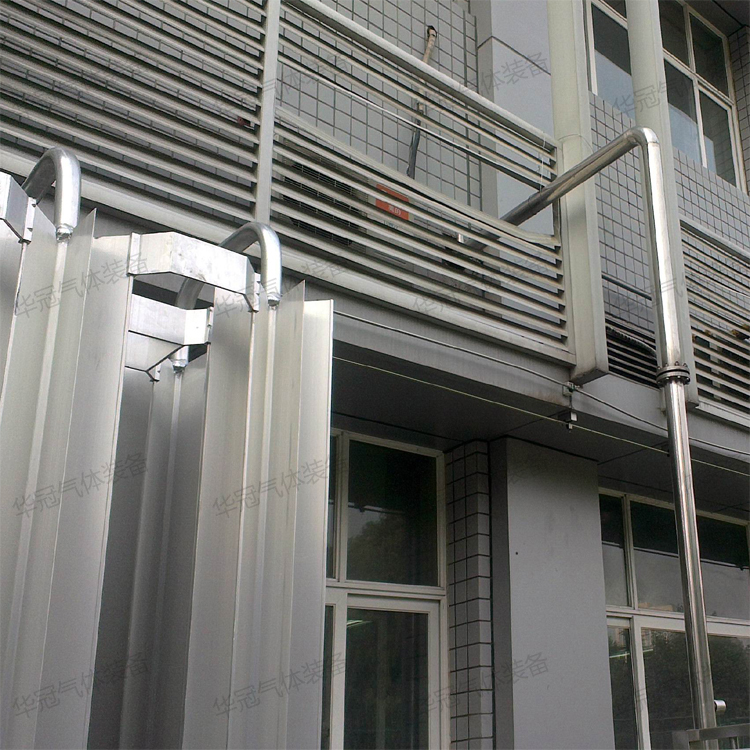

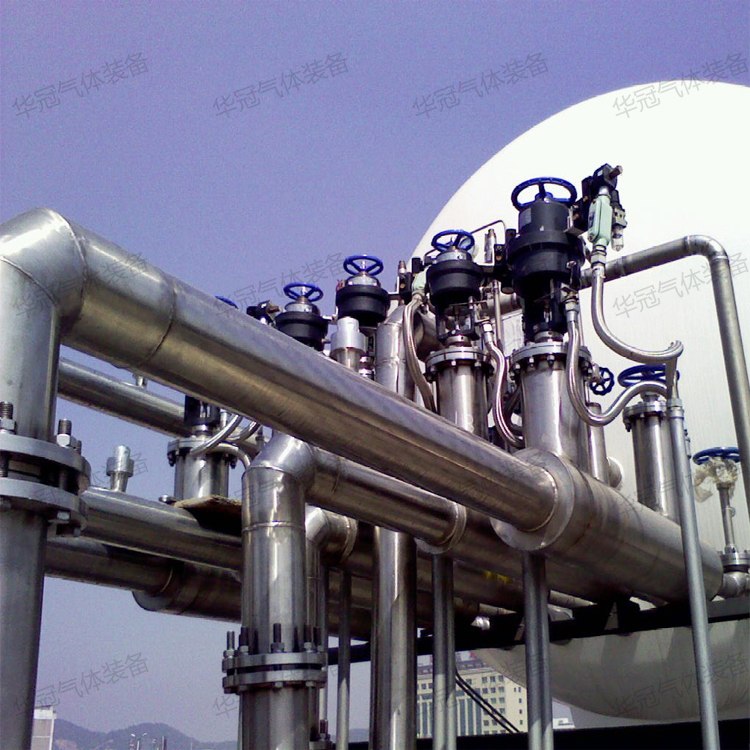

液氮真空恒温管的特点：液氮损耗率极低；管道内外均采用不锈钢材料，强度好；公母接头连接方式，漏热小；轻质的夹层材料与吸附剂配合使用，夹层真空寿命长．
真空绝热管道规格及主要技术参数 | |||||||||||||
规格（mm) | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 | DN65 | DN80 | DN100 | DN125 | DN150 | DN200 | DN225 |
内管（mm) | Φ20 | Φ25 | Φ32 | Φ38 | Φ45 | Φ57 | Φ76 | Φ89 | Φ108 | Φ133 | Φ159 | Φ219 | Φ245 |
外管（mm) | Φ76 | Φ76 | Φ89 | Φ108 | Φ108 | Φ114 | Φ133 | Φ159 | Φ168 | Φ219 | Φ219 | Φ273 | Φ325 |
漏热量（W/m) | 0.49 | 0.53 | 0.63 | 0.76 | 0.90 | 1.01 | 1.30 | 1.59 | 1.93 | 2.40 | 2.87 | 3.82 | 4.29 |
工作压力 | ≤4MPa（根据用户实际要求设计） | ||||||||||||
设计温度 | -196℃ | ||||||||||||
输送介质 | LNG、LOX、LIN、LAr、LHe等 | ||||||||||||
真空夹层漏率Pa·m3/s | ≤1X10-10 | ||||||||||||
真空夹层漏放气速率Pa·m3/s | ≤1X10-8 | ||||||||||||
封口真空度Pa | ≤5X10-2 | ||||||||||||
液氮温度下真空度Pa | ≤5X10-3 | ||||||||||||
环境温度 | -40℃~60℃ | ||||||||||||
夹层安 全装置开启压力 | 0.2MPa | ||||||||||||
