| 品牌 : | 上工精工阀门 、上海精工阀门厂 | 型号 : | HDW41X |
| 材质 : | 铸铁 | 连接形式 : | 法兰 |
| 加工定制 : | 是 | 种类 : | NRVG静音式 |
| 结构形式 : | 旋启式 | 公称通径 : | 50-350 |
| 适用介质 : | 水等 | 形态 : | 球式 |
| 压力环境 : | 常压 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 工作温度 : | 常温 | 类型(通道位置) : | 二通式 |
【产品用途】

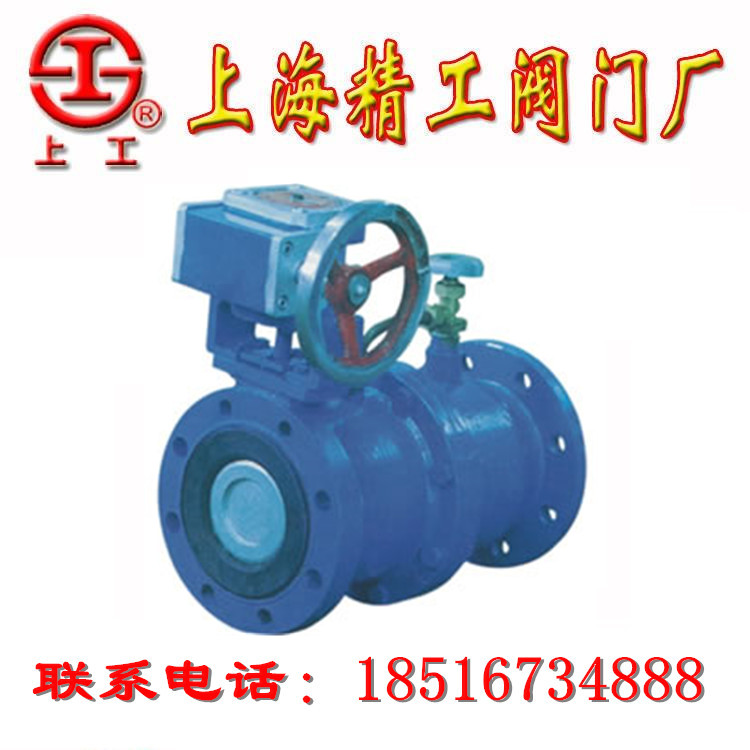

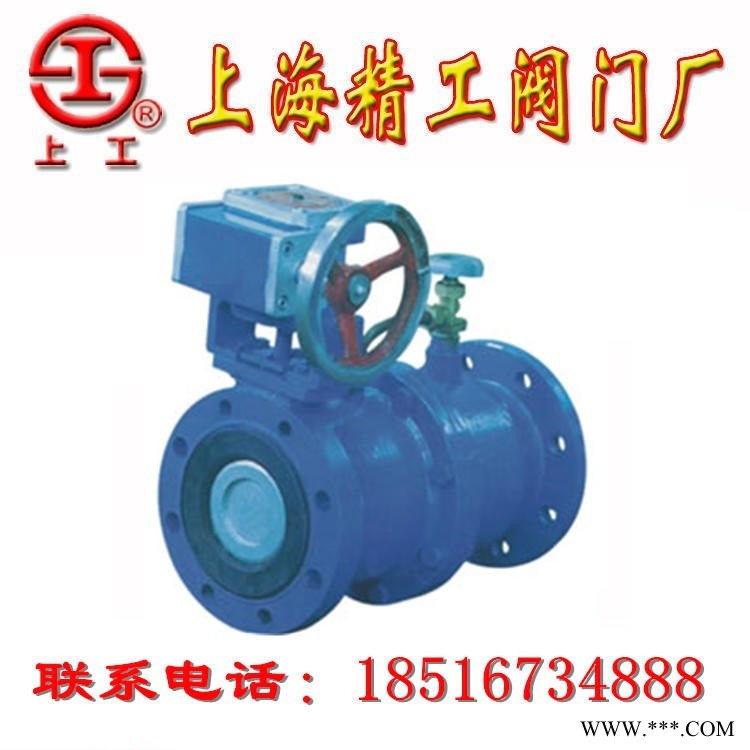

HDW41X 型多功能无声止回阀主要用于高层建筑，加压输水泵的出水口处，水泵开启时阀门自动缓慢开启；水泵停止时，实现速闭，缓闭两阶段关闭，能够彻底消除水锤。
【产品特点】
1、可取代水泵出口处的蝶阀，闸阀等，属一体多用阀
2、无震动，无噪音，性能稳定，安全可靠
3、体形小，重量轻，结构简单
4、密封效果好，耐摩擦，适用寿命长
【性能参数】
型号 | HDW41X-10 | HDW41X-16 | HDW41X-25 | |
公称压力（MPa） | 1.0 | 1.6 | 2.5 | |
公称通径（mm） | 50～250 | |||
高工作压力（MPa） | 1.0 | 1.6 | 2.5 | |
密封试验压力（MPa） | 1.0 | 1.6 | 2.5 | |
阀体试验压力（MPa） | 1.5 | 2.5 | 3.75 | |
主要零件材料 | 阀体 | 铸铁、铸钢、不锈钢 | ||
阀瓣 | 天然橡胶75％、不锈钢 | |||
活塞 | 不锈钢 | |||
微量调节阀 | 压铸黄铜 | |||
主要外形和连接尺寸
| 公称通径 | 安装方式 | 阀长L(mm) | 管螺及法兰直径(mm) | 开启高度H(mm) | 螺栓孔中心距(mm) | 螺栓孔数直径 | 重量 kg |
| 50 | 法兰连接 | 230 | 160 | 210 | 125 | 4-18 | 16 |
| 65 | 290 | 180 | 250 | 145 | 4-18 | 24 | |
| 80 | 310 | 195 | 290 | 160 | 8-18 | 35 | |
| 100 | 350 | 215 | 320 | 180 | 8-18 | 50 | |
| 125 | 400 | 245 | 380 | 210 | 8-18 | 72 | |
| 150 | 480 | 280 | 420 | 240 | 8-18 | 98 | |
| 200 | 533 | 335 | 500 | 295 | 12-23 | 150 | |
| 250 | 622 | 405 | 580 | 355 | 12-25 | 230 | |
| 300 | 698 | 460 | 730 | 410 | 12-25 | 390 | |
| 350 | 787 | 520 | 830 | 470 | 16-25 | 500 |
