品牌:上工精工阀门、 上海精工阀门厂
起订:1件
供应:1000件
立即购买
| 品牌 : | 上工精工阀门、 上海精工阀门厂 | 型号 : | H61H、H61Y |
| 材质 : | 碳钢 | 连接形式 : | 焊接 |
| 加工定制 : | 是 | 种类 : | NRVG静音式 |
| 结构形式 : | 旋启式 | 公称通径 : | 15-50 |
| 适用介质 : | 水、蒸汽、油品等 | 形态 : | 球式 |
| 压力环境 : | 常压 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 工作温度 : | 常温 | 类型(通道位置) : | 二通式 |
【产品用途】

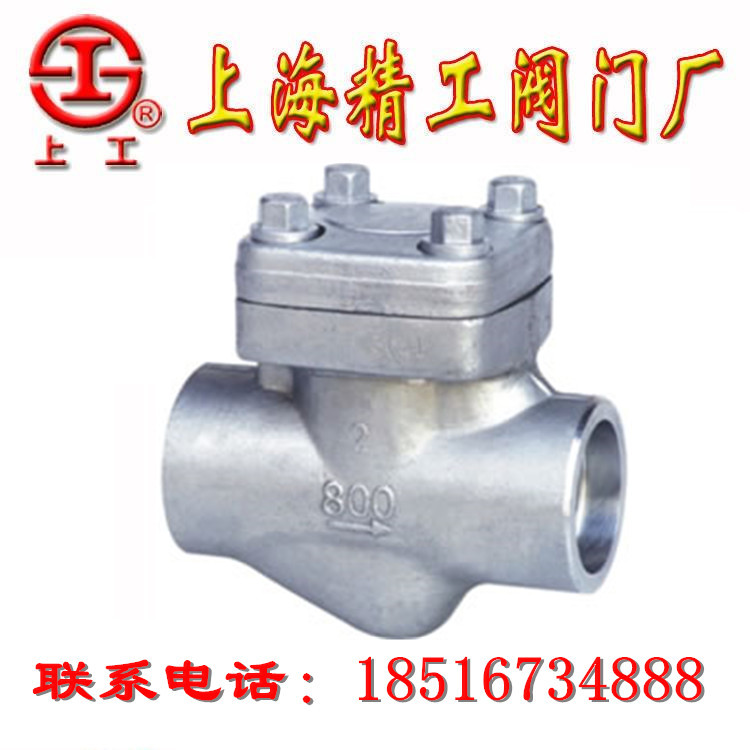

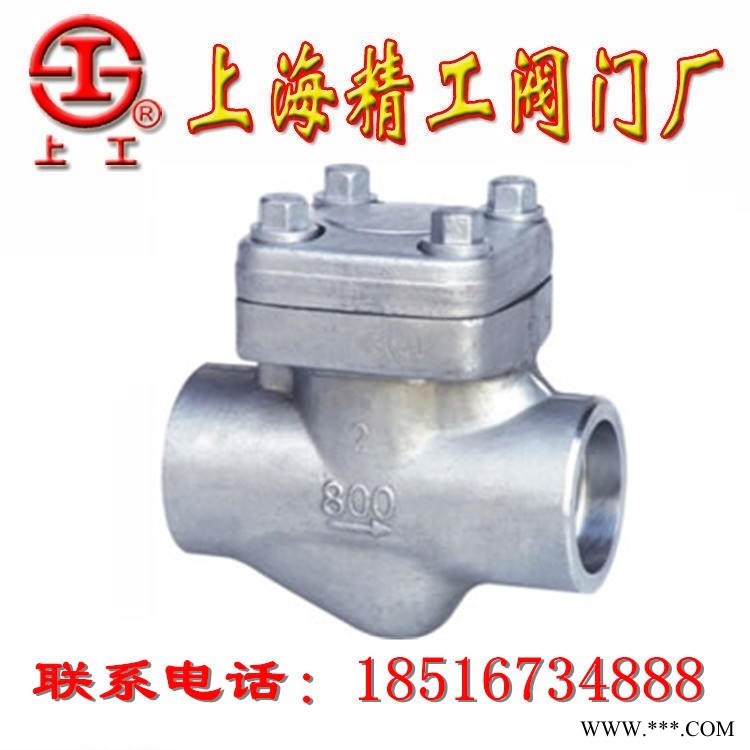

H61H、H61Y 型 800(Lb) 承插焊锻钢止回阀有三种体盖连接设计形式。 种是螺栓式阀盖：按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片(316夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。 种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用透焊连接。第三种是压力自紧式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密环密封。
【执行标准】
设计与制造：MSSP-118，ASME B16.34
检验与测试：API 598
标记：MSS-SP-25
【性能参数】
型号 | H61H | H61Y | |
适用温度（℃） | ≤425 | ||
适用介质 | 水、蒸汽、油品 | ||
材料 | 阀体、阀盖 | 碳素钢 | |
阀瓣 | 铬不锈钢 | ||
密封面 | 铬不锈钢或碳钢对焊铁基合金 | ||
垫片 | 柔性石墨 | ||
主要外形和连接尺寸
| 公称通径DN | 尺寸 (mm) | 重量 (kg) | |||||
| mm | in | L | l | D | D1 | H | |
| 15 | 1/2 | 80 | 10 | 34 | 21.8 | 47.5 | 1.25 |
| 20 | 3/4 | 90 | 13 | 40 | 27.1 | 52.5 | 1.6 |
| 25 | 1 | 100 | 13 | 50 | 33.8 | 62.5 | 2.4 |
| 32 | 1 1/4 | 120 | 13 | 58 | 42.6 | 78 | 3.75 |
| 40 | 1 1/4 | 140 | 13 | 66 | 48.7 | 92 | 5.5 |
| 50 | 2 | ||||||
