| 品牌 : | 上工精工阀门 、上海精工阀门厂 | 型号 : | H71H、H71W |
| 材质 : | 碳钢 | 连接形式 : | 对夹 |
| 加工定制 : | 是 | 种类 : | NRVG静音式 |
| 结构形式 : | 升降式 | 公称通径 : | 15-300 |
| 适用介质 : | 水、蒸气、油品等 | 形态 : | 球式 |
| 压力环境 : | 常压 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 工作温度 : | 常温 | 类型(通道位置) : | 二通式 |
【产品用途】

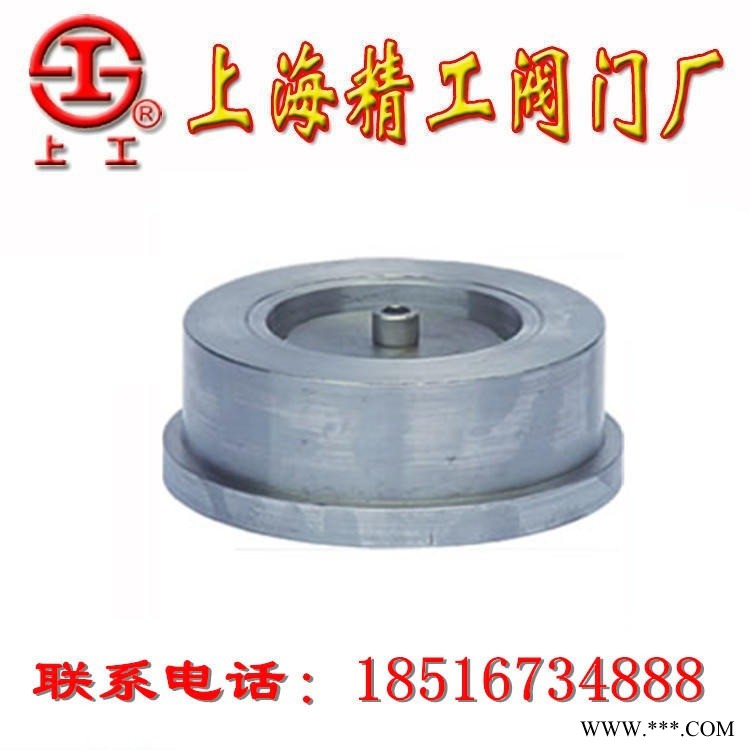

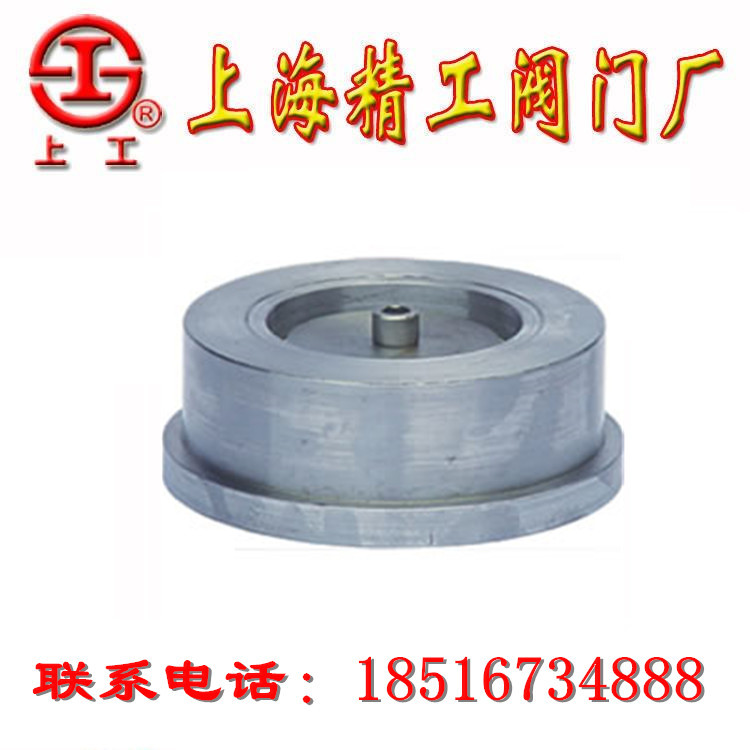

H71H、H71W 型 PN10~PN40 对夹升降式止回阀由阀体、阀瓣、弹簧等组成，水平或垂直安装于管路系统，防止介质倒流。
【产品特点】
1、具有结构短、体积小、质量轻
2、阀瓣关闭快速，水锤压力小
3、流道通畅，流体阻力小；动作灵敏，密封性能好
【性能参数】
型号 | 公称通径 | 试验压力 | 工作温度 | 适用温度 | |
壳体 | 密封 | ||||
H71H-16Q | 1.6 | 2.4 | 1.76 | ≤235℃ | 水、蒸气、油品等 |
H71H-25Q | 2.5 | 3.75 | 2.75 | ≤235℃ | |
H71W-25H | ≤300℃ | ||||
H71W-25P | ≤200℃ | 肖酸等腐蚀性介质 | |||
H71W-40H | 4.0 | 6.0 | 4.4 | ≤300℃ | |
H71W-40P | ≤200℃ | 水、蒸气 | |||
主要外形和连接尺寸
| 公称通径 DN(mm) | L | D | ||
| 1.6 | 2.5 | 4．0 | ||
| 15 | 25 | 48 | 48 | 48 |
| 20 | 31.5 | 58 | 58 | 58 |
| 25 | 35.5 | 68 | 68 | 68 |
| 32 | 40 | 80 | 80 | 80 |
| 40 | 45 | 90 | 90 | 90 |
| 50 | 56 | 105 | 105 | 105 |
| 65 | 63 | 125 | 125 | 125 |
| 80 | 71 | 140 | 140 | 140 |
| 100 | 80 | 160 | 165 | 165 |
| 125 | 110 | 190 | 195 | 195 |
| 150 | 125 | 215 | 225 | 225 |
| 200 | 160 | 270 | 285 | 290 |
| 250 | 200 | 330 | 340 | 350 |
| 300 | 250 | 385 | 400 | 415 |
