品牌:上工精工阀门、 上海精工阀门厂
起订:1件
供应:1000件
立即购买
| 品牌 : | 上工精工阀门、 上海精工阀门厂 | 型号 : | BGL41H |
| 连接形式 : | 法兰 | 材质 : | 铸铁 |
| 公称通径 : | 15-200 | 适用介质 : | 水等 |
| 压力环境 : | 常压 | 工作温度 : | 常温 |
| 标准 : | 美标 | 外形 : | 中型 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 阀体 | 形态 : | 球式 |
| 类型(通道位置) : | 二通式 |

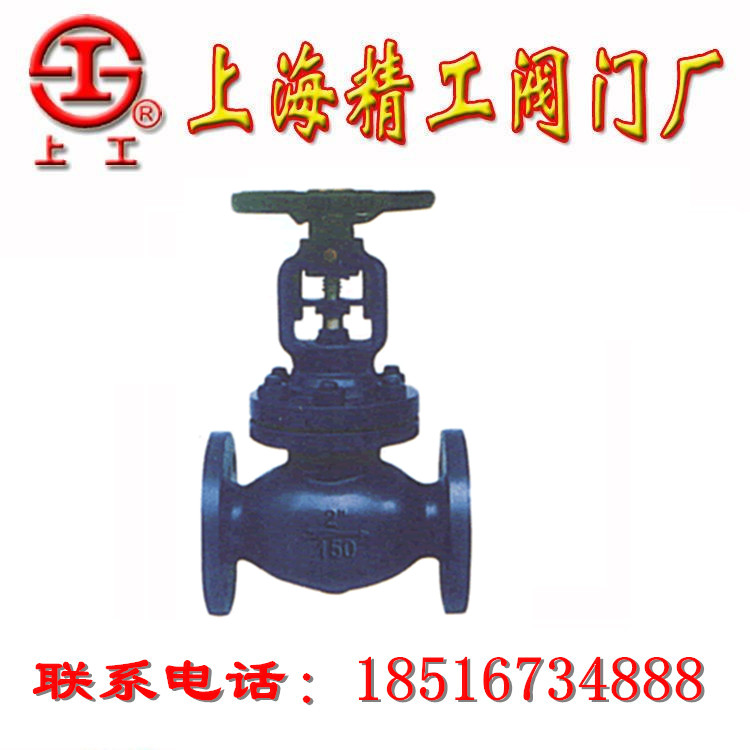

BGL41H-150LB 300LB美标波纹管截止阀 API Standard bellow globe valve
| 序号 NO. | 名称 Part name | 材质 Material |
| 1 | 阀体Body | WCB、CF8、CF3 |
| 2 | Kii® Disc | 2Cr13、SS304、SS316 |
| 3 | 轴销 Hinge pin | SS304、SS316 |
| 4 | 波纹管组件 Bellows combination | SS304 SS316L |
| 5 | 阀盖Bonnet | WCB、CF8、CF3 |
| 6 | 填料 Packing | 柔性石璺 Flexible graphite PTFE |
| 7 | 压套Gland | 25#、304、316 |
| 8 | 定位片Locator | 25# 304、316 |
| 9 | 阀杆螺母Stem nut | 铜合金ZQA19-4 |
| 10 | 手轮 Handwheel | 选钢 Carbon steel |
| 11 | 并帽Cap | 25# |
| 12 | 治杯Oil cup | 黄铜brass |
| 13 | 六角螺母Hexagon nut | ASTMA1932H、A193-8、A193-B8M |
| 14 | 双头蜈栓Bolt | ASTMA193B7、A:93-B8、A193-B8M |
| 15 | 复合势 Combination gasket | 柔性石墨+不锈钢 Flexible graphit+stainless steel PTFE |
| 16 | 拽杆Stem | 2Cr13> SS3Q4. SS316
|
