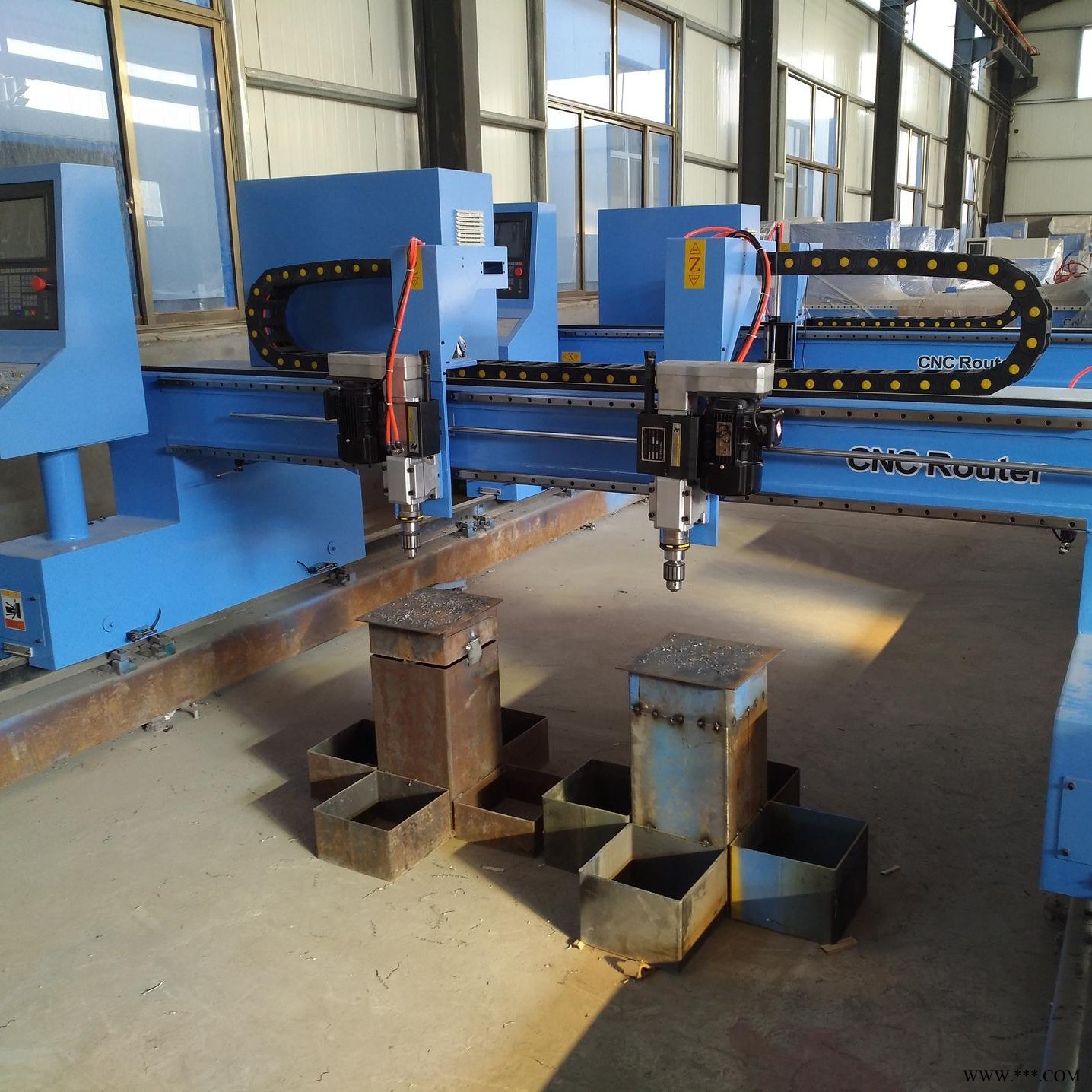

| 类型 : | 龙门钻床 | 品牌 : | 德州君科 |
| 型号 : | JK-4300 | 控制形式 : | 数控 |
| 产品类型 : | 全新 | 是否库存 : | 是 |
| 售后服务 : | 质保一年 | 主电机功率 : | 700W |
| 外形尺寸 : | 4300*8000 | 轴数量 : | 三轴 |
| 钻孔直径范围 : | 2-13mm | 适用行业 : | 通用 |
| 布局形式 : | 龙门式 | 适用范围 : | 通用 |
| 作用对象材质 : | 金属 |
1 仓储式销售！急单当天可发货！ 销售电话： 仓储式销售！急单当天可发货！ 销售电话： | 导轨间距 | 3000mm(可加宽) |
2 | 导轨长度 | 6000mm（可加长） |
3 | 驱动方式 | 双边驱动 |
4 | 数控系统 | 上海方菱F2300B（原上海交大） |
5 | 操作台位置（需在订货前确定） | 左操作 |
6 | 数控火焰割炬 | - |
7 | 自动点火装置 | - |
8 | 数控钻 | 1组 |
9 | 动力装置 | 1组 |
10 | LGK-300IGBT等离子电源 | 1台 |
11 | 数控等离子割炬 | 1组 |
12 | 弧压调高装置 | 1组 |
13 | 等离子防撞装置 | 1组 |
14 | 数控割炬移动体 | 1组 |
15 | 纵向管路传动 | 拖链一套 |
16 | 横向管路传动 | 拖链一套 |
17 | 电控部分 | 电器柜（采用法国施耐德电器） |
18 | 套料编程软件 | Starcam一套 |
19 | 采购方负责部分 | 切割平台、沉重梁制作，安装场地水泥基础、纵向管路的传动等基础工作的施工将由需方安装，供方提供图纸指导 |
（3）技术指标
有效切割宽度 | 2300mm | ||
有效切割长度 | 4000mm | ||
空程速度 | 0-100000mm/min | ||
火焰切割材料 | 碳钢 | ||
火焰切割厚度 | 6-200mm | ||
火焰穿孔厚度 | 60mm | ||
等离子切割材料 | 碳钢、不锈钢等有色金属 | ||
等离子切割厚度 | 1-35mm | ||
等离子穿孔厚度 | 1-35mm | ||
割炬升降距离 | 200mm | ||
整机精度标准 | 符合JB/T5102-1999 | ||
自动升降精度 | ±0.3mm | ||
直线定位精度 | ±0.4mm/10m | ||
直线重复精度 | ±0.4mm/10m | ||
速度误差 | ±5 | ||
切割粗糙度 | Ra | 12.5μ m | |
自动调高精度 | ±1.0mm | ||
纵向直线精度 | ±0.2mm | ||
整机综合精度 （以右综合图形为准）边长(四边)1000╳1000 划线速度500-800mm/min | |||
边长（四边） | ±0.2mm | ||
对角线误差|AD-BC| | ±0.2mm | ||
回原点偏差 | ±0.3mm | ||
交点偏差 | ±0.3mm | ||
顺逆直线偏差 | ±0.3mm | ||
切割表面质量（粗糙度）（选δ=25板材） | Rz(um)=70+1.2a目测：粗糙度12.5 | ||
垂直度和倾斜度公差 | μ(mm)=0.4+0.015a工具：角度尺 | ||
直角度 | 对角误差±0.3mm | ||
行走不直度 | 纵向±0.2mm/有效长度 横向±0.2mm/有效长度 | ||
割炬角度误差 | ±0.5º | ||
设备噪音 | 80分贝 |
（4）、工作条件
1 | 电源电压/频率 | 3×380v±10/50Hz 220v±10/50Hz | |
2 | 输入功率 | 3-5KW | |
3 | 压缩空气 | 干燥、无油；压力：0.8Mpa 流量： 1.0 m3/h | |
4 | 燃气种类 | ||
5 | 氧气入口压力 | 0.8-1.0ＭPa | |
6 | 燃气入口压力 | 0.04 | 0.06ＭPa 0.08-0.1MPa |
7 | 氧气纯度 | 99.6 | 及以上 |
8 | 环境温度 | -20-50 | |
9 | 相对湿度 | <90 | 无冷凝 |
10 | 周边环境 | 通风. 5米内无较大冲击 | |
11 | 地震等级 | 按六级设防 |
（5）、主要部件清单
项目 | 品牌型号 | 数量 | 图片 |
数控系统 | 上海方菱F2300B | 1套 | |
等离子电源 | 成都华荣 | 1台 | |
等离子割炬 | 精细FY300 | 1把 | |
弧压调高装置 | F1620 | 1套 | |
等离子防撞装置 | 君科数控 | 1组 | |
数控割炬升降装置 | 君科数控 | 1套 |
|
横向驱动器 | 北京斯达特 | 1套 | |
纵向驱动器 | 北京斯达特 | 2套 | |
纵向驱动电机 | 北京斯达特 | 2套 | |
纵/横向减速箱 | 汉弗瑞 | 1套 | |
套料编程软件 | Starcam | 1套 |
|
主要电器元件 | 法国施耐德 | 1套 | |
纵横向拖链 | 君科数控 | 1套 | |
伺服电缆/电机电缆 | 易初线缆 | 各1套 |
|
气路管路 | 韩国三山 | 1套 | |
导轨系统 | 国标24KG导轨 2米/根 | 6根 | |
数控机架 | 镂空式焊接机身 机床衡量宽520mmX260mm | 1台 | |
数控动力钻 | 由于采用数控一次定位一次加工完成，所以避免了工件转运所导致的位置偏差和大量的工件转运时间，工件切割钻孔定位精度极高. | 1套 |
