品牌:洁水绿源
起订:1件
供应:128件

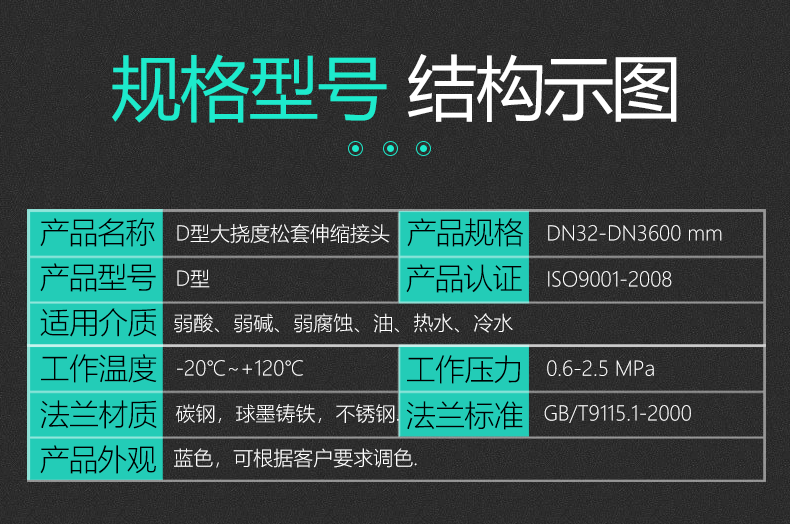

| 品牌 : | 洁水绿源 | 型号 : | DN900 |
| 加工定制 : | 是 | 产品别名 : | 大挠度伸缩器 |
| 适用范围 : | 空气、水、海水、热水、油、酸、碱等 | 标准 : | 国标 |
| 类型 : | 直通式 | 压力范围 : | 0.6-2.5 MPa |
| 连接形式 : | 法兰 | 材质 : | 碳钢，不锈钢，球墨铸铁 |
| 规格 : | DN200mm-DN3600mm | 主词 : | 闸阀伸缩节 |
| 产品型号 : | D型 | 发货号 : | FSX39997722V |
| 订货号 : | DTK99988610U | 产品认证 : | ISO9001认证 |
| 执行标准 : | GB/T12456-2007 | 适用温度 : | -20℃~80℃（-40℃~250℃） |

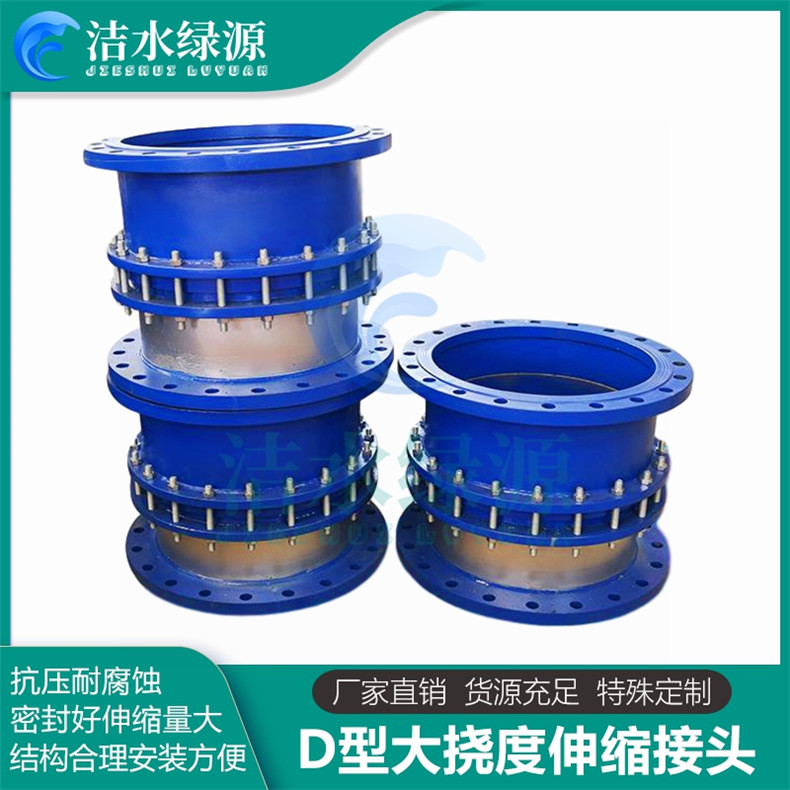

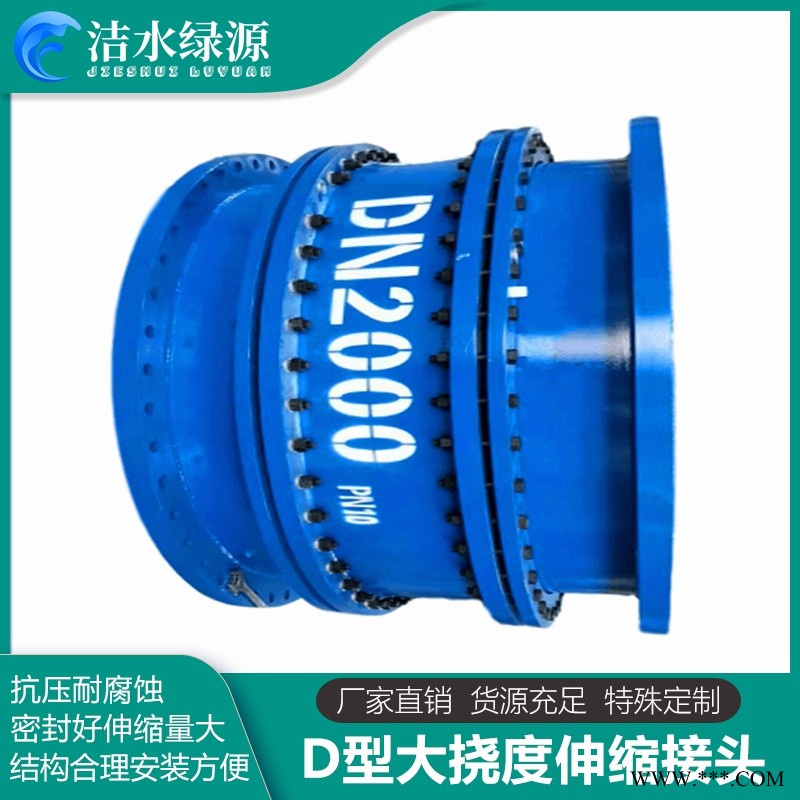

闸阀伸缩节 热力伸缩器 洁水绿源 DN900 大挠度伸缩器

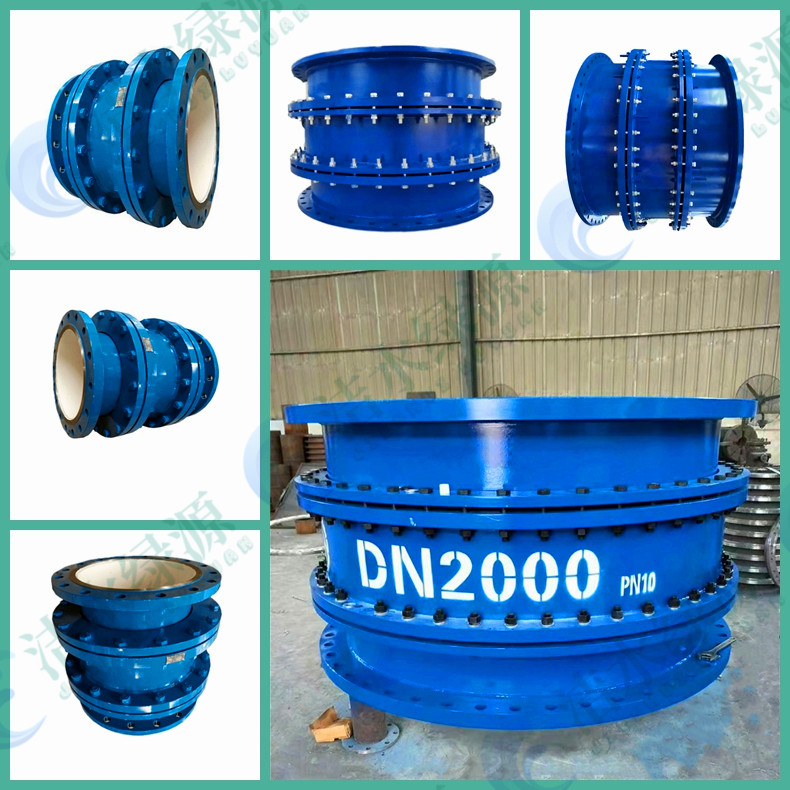

D型大挠度松套伸缩接头在吸收国外的先进技术并结合我国实情基础上研究开发的一种新型管道连接器。其主要结构有短管法兰、压盖、滑动管和密封装置等组成。它采用独特的抗轴力设计，结构简单、密封性能可靠、抗拉脱力强。具有较大的可挠量和伸缩量，用于吸收轴向位移和挠度为6°～7°的角位移的管道松套连接的装置。适用于工况恶劣、地形复杂场合的管线。

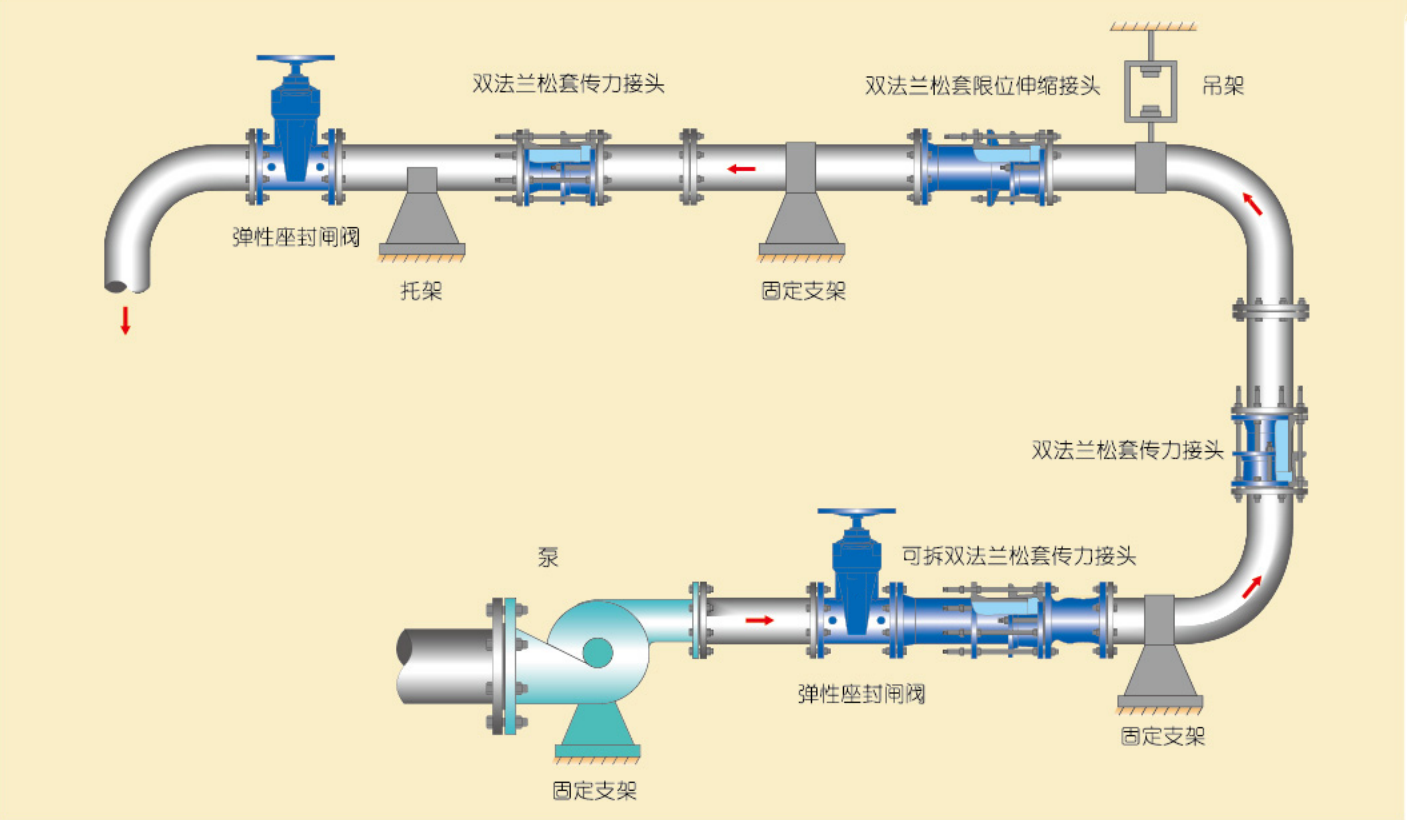

D型大挠度松套伸缩接头在一定范围内可轴向伸缩,也能在一定的角度内克服管道对接不同轴向而产生的偏移,能极大的方便阀门管道的安装与拆卸。具有以下作用：补偿吸收管道轴向、横向、角向热变形；吸收设备振动，减少设备振动对管道的影响；吸收地震、地陷对管道的变形量。给长距离管路因温差伸缩起到了很好的调节作用。
1.补偿吸收管道受热应力引起的位移量。
2.吸收设备振动，减少设备振动对管道的影响。
3.克服地陷等因素对管道的危害。
序号Item | 名称Name | 数量Quality | 材料Material |
1 | 短管法兰short pipe flange | 2 | Q235、20、不锈钢 Q235、20、stainless steel |
2 | 固定螺柱fixed bolt | - | Q235 |
3 | 固定螺母fixed nut | - | Q235 |
4 | 压盖gland | 2 | Q235、20、不锈钢 Q235、20、stainless steel |
5 | 滑动管sliding tube | 1 | Q235、20、不锈钢 Q235、20、stainless steel |
6 | 螺栓bolts | 1 | Q235、35、不锈钢 Q235、35、stainless steel |
7 | 螺母nut | - | Q235、35、不锈钢 Q235、35、stainless steel |
8 | 限位块limit block | 2 | Q235、20 |
9 | 挡圈ring | 2 | Q235、20 |
10 | 密封圈gasket | 2 | NBRFPMNBR |
公称尺寸 Nominal size DN | 可挠量 Deflection-length(°) | 伸缩量 Compensation-length mm | L | D1 | 法兰连接尺寸 Flange connecting dimension | ||||||||
0.6Mpa | 1.0Mpa | 1.6Mpa | |||||||||||
D | K | n-do | D | K | n-do | D | K | n-do | |||||
100 | 7 | ±60 | 520 | 305 | 210 | 170 | 4-φ18 | 220 | 180 | 8-φ18 | 220 | 180 | 8-φ19 |
200 | 560 | 415 | 320 | 280 | 8-φ18 | 340 | 295 | 8-φ23 | 340 | 295 | 12-φ23 | ||
300 | 530 | 440 | 395 | 2-φ23 | 445 | 400 | 12-φ23 | 460 | 410 | 12-φ27 | |||
400 | 660 | 645 | 540 | 495 | 16-φ23 | 565 | 515 | 16-φ27 | 580 | 525 | 16-φ30 | ||
500 | 670 | 750 | 645 | 600 | 20-23 | 670 | 620 | 20-φ27 | 715 | 650 | 20-φ33 | ||
600 | 720 | 870 | 755 | 705 | 20-φ27 | 780 | 725 | 20-φ30 | 840 | 770 | 20-φ36 | ||
700 | 6.5 | ±65 | 750 | 960 | 860 | 810 | 24-φ27 | 895 | 840 | 24-φ30 | 910 | 840 | 24-φ36 |
800 | 810 | 1085 | 975 | 920 | 24-φ30 | 1015 | 950 | 24-φ33 | 1025 | 950 | 24-φ39 | ||
900 | 855 | 1185 | 1075 | 1020 | 24-φ30 | 1115 | 1050 | 28-φ33 | 1125 | 1050 | 28-φ39 | ||
1000 | 950 | 1305 | 1175 | 1120 | 28-φ30 | 1230 | 1160 | 28-φ36 | 1255 | 1170 | 28-φ42 | ||
1200 | 1000 | 1505 | 1405 | 1340 | 32-φ33 | 1455 | 1380 | 32-φ39 | 1485 | 1390 | 32-φ48 | ||
1400 | 1050 | 1715 | 1630 | 1560 | 36-φ36 | 1675 | 1590 | 36-φ42 | 1685 | 1590 | 36-φ48 | ||
1600 | 1140 | 1930 | 1830 | 1760 | 40-36 | 1915 | 1820 | 40-φ48 | 1930 | 1820 | 40-φ56 | ||
1800 | 6 | ±75 | 1200 | 2150 | 2045 | 1970 | 44-φ40 | 2115 | 2020 | 44-φ48 | 2130 | 2020 | 44-φ56 |
2000 | 1250 | 2370 | 2265 | 2180 | 48-φ42 | 2325 | 2230 | 48-φ48 | 2345 | 2230 | 48-φ62 | ||
2200 | 1300 | 2570 | 2475 | 2390 | 52-φ42 | 2550 | 2440 | 52-φ56 | - | - | - | ||
2400 | 1420 | 2820 | 2685 | 2600 | 56-φ42 | 2760 | 2650 | 56-φ56 | - | - | - | ||
2600 | 1450 | 3020 | 2905 | 2810 | 60-φ48 | 2960 | 2850 | 60-φ56 | - | - | - | ||
2800 | 1500 | 3230 | 3115 | 3020 | 64-φ48 | 3180 | 3070 | 64-φ56 | - | - | - | ||
3000 | 1600 | 3440 | 3315 | 3220 | 68-φ48 | 3405 | 3290 | 68-φ62 | - | - | - | ||
3200 | 1780 | 3685 | 3525 | 3430 | 72-φ48 | - | - | - | - | - | - | ||
1.伸缩器在安装前应先检查其型号、规格及管道配置情况，必须符合设计要求。
2.对带内套筒的伸缩器应注意使内套筒子的方向与介质流动方向一致，铰链型伸缩器的铰链转动平面应与位移转动平面一致。
3.需要进行“冷紧”的伸缩器，预变形所用的辅助构件应在管路安装完毕后方可拆除。
4.严禁用伸缩器变形的方法来调整管道的安装超差，以免影响伸缩器的正常功能、降低使用寿命及增加管系、设备、支承构件的载荷。
5.安装过程中，不允许焊渣飞溅到波壳表面，不允许波壳受到其它机械损伤。
6.管系安装完毕后，应尽快拆除波伸缩器上用作安装运输的黄色辅助定位构件及紧固件，并按设计要求将限位装置调到规定位置，使管系在环境条件下有充分的补偿能力。
7.伸缩器所有活动元件不得被外部构件卡死或限制其活动范围，应保证各活动部位的正常动作。
8.水压试验时，应对装有伸缩器管路端部的次固定管架进行加固，使管路不发生移动或转动。对用于气体介质的伸缩器及其连接管路，要注意充水时是否需要增设临时支架。水压试验用水清洗液的96氯离子含量不超过25PPM。
产品标准：
产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到规定要求，宽度超过标准。
售前服务：
产品介绍，技术交流，非标产品设计，疑难解答。
售中服务：
1、守信合同，保证及时供货，随时保持与客户联系
2、对特殊或复杂的产品，我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。
售后服务：
1、产品质保期为自出厂起 12 个月，实行“三包”服务（包退、包换、包修）。
2、产品在使用中我厂定期组织技术、检查人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，
以便进一步提高产品质量。
3、对用户投诉产品质量问题，快速做出反映。
订货须知：
1、客户对产品有特殊要求，须在订货合同中提供以下说明：
（1）结构长度
（2）连接形式
（3）公称直径、全通径、缩径、管道尺寸
（4）用介质及温度、压力范围
（5）实验、检验标准及其他要求本厂可根据客户特殊要求配置定做和设计特殊产品。
2、本厂可根据客户特殊要求配置定做和设计特殊产品。
3、如由客户提供确定的产品类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
