品牌:万豪阀门
起订:1件
| 品牌 : | 万豪阀门 | 型号 : | QD941W |
| 结构形式 : | 杠杆式 | 加工定制 : | 是 |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 适用介质 : | 空气 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 双向 | 驱动方式 : | 电动 |
| 零部件及配件 : | 配件 | 用途 : | 调节 |
| 类型(通道位置) : | 直通式 | 口径 : | DN40-DN3000 |
| 安装尺寸 : | DN40-DN3000 | 货号 : | 282 |
| 3C阀门类别 : | 工业 |
我厂专业生产
金属硬密封蝶阀、钢制蝶阀、通风蝶阀、杠杆式密闭蝶阀、调节蝶阀、多叶蝶阀、矩形蝶阀、电磁式煤气安全切断阀、煤气蝶阀；
钢制大口径闸阀、城市煤气快速启闭闸阀、水封燃气紧急切断阀、煤气闸阀、低压闸阀、止回阀；
盲板阀又称为眼镜阀和翻板阀，电动、气动、液动、电动推杆、手动等盲板阀；
钢制闸门、渠道闸门、螺旋闸门、叠梁闸门、调节堰门、
附壁闸门、手动启闭机、双吊点启闭机；
角式液动排泥阀、手动排泥阀、池底液动排泥阀；
配水闸阀、拍门；
卸灰阀、下料器、给料机、插板阀、防爆阀等各种冶金阀门；
非标阀门可提供图纸定做加工及生产。

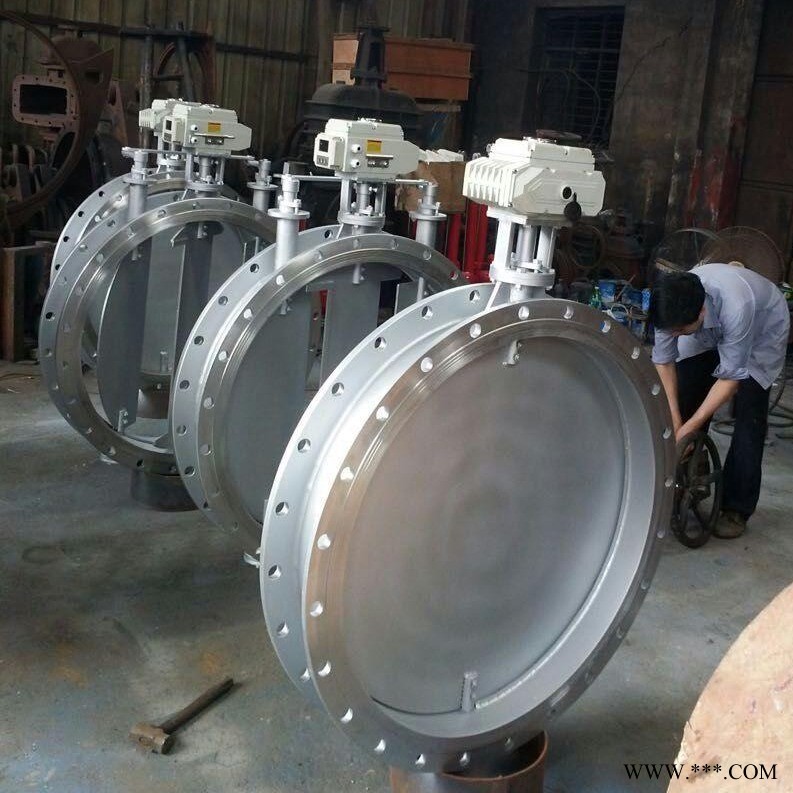

QD41W轻型通风蝶阀简介：
本蝶阀是一种非密闭型蝶阀，应用于介质温度≤300℃公称压力为0.1Mpa的管道上，用以连通、启闭或调节介质量
本阀是通风除尘及环保系统理想的启闭和理想设备。结构独特，采用优质碳钢或不锈钢焊接，具有体积小，重量轻，流通截面大，启闭灵活，可现场和远程控制，广泛适用于建材、冶金、矿山、电力等行业中的通风、环保工程的含尘冷风或热风气体管道中，作为气体介质调节流量或切断的管道控制装置
QD41W轻型通风蝶阀主要性能：
通 径：DN100-4000
公称压力：0.1MPA
适用温度：≤300℃
适用介质：空气，含尘烟气
电源(电压)：三相380V.AC，气源气压：0.4-0.6MPA
泄漏量：＜1.5%
QD41W轻型通风蝶阀主体材料：
零件名称 | 阀体 | 阀板 | 阀轴 |
材料 | 碳钢 | 碳钢 | 碳钢，不锈钢 |
注：
1， 有关执行器原理，接线图，技术参数请与我公司销售人员联系。
2， 本阀门可按用户要求设计制造。
3， 需附件请在合同或报价中注明（控制箱、法兰、金属垫片、螺栓等）
另一种更轻型尺寸：
------------------------------------------------------------------------------------------------------------------------------------------------
概述
应用
蝶阀是一种结构简单的调节阀，同时也可用于低压管道介质的开关控制。
通风蝶阀是一种非密闭型蝶阀。
通风蝶阀应用于化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中，作为气体介质调节流量或切断的管道控制装置。本类阀门在管道中一般应当水平安装。
结构特点
1.采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的，结构紧凑、重量轻、便于安装、流阻小、流通量大，避免高温膨胀的影响，操作轻便
2.内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装，不受介质流向影响
用途
通风蝶阀是一种非密闭型蝶阀，广泛适用于建材、冶金、矿山、电力等生产过程种介质温度≤300℃公称压力为0.1Mpa的管道上，用以连通、启闭或调节介质量。
工作原理
通风蝶阀由电动机带动驱动执行机构，使碟板在90°范围内自由转动以达到启闭或调节介质流量的目的。 目前，衬氟蝶阀，衬胶蝶阀作为一种用来实现管路系统通断及流量控制的部件，已在石油、化工、冶金、水电等许多领域中得到极为广泛地应用。在已公知的蝶阀技术中，其密封形式多采用密封结构，密封材料为橡胶、聚四氟乙烯等。由于结构特征的限制，不适应耐高温、高压及耐腐蚀、抗磨损等行业。现有一种比较先进的蝶阀是三偏心金属硬密封蝶阀，阀体和阀座为连体构件，阀座密封表面层堆焊耐温、耐蚀合金材料。多层软叠式密封圈固定在阀板上，这种蝶阀与传统蝶阀相比具有耐高温，操作轻便，启闭无摩擦，关闭时随着传动机构的力矩增大来补偿密封，提高了蝶阀的密封性能及延长使用寿命的优点。
通风蝶阀安装要点
1.安装位置、高度、进出口方向必须符合设计要求，注意介质流动的方向应与阀体所标箭头方向一致，连接应牢固紧密。 2.阀门安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验持续的时间符合GB 50243要求。
