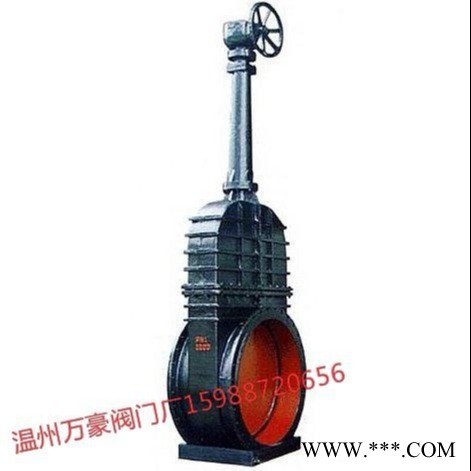

| 品牌 : | 万豪阀门 | 型号 : | Z942W-1 |
| 连接形式 : | 法兰 | 主体材料 : | 铸铁 |
| 公称通径 : | DN300-1200 | 适用介质 : | 煤气 |
| 密封形式 : | 硬密封型 | 标准 : | 国标 |
| 外形 : | 大型 | 流动方向 : | 单向 |
| 驱动方式 : | 电动,气动,手动 | 零部件及配件 : | 执行器 |
| 用途 : | 流量控制 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 类型(通道位置) : | 二通式 |
| 3C阀门类别 : | 工业 | 材质 : | 碳钢 |
闸阀一般由阀杆、阀体、阀盖、闸板、驱动装置及其他零件(紧固件、阀杆螺母、密封填料)组成，，下面逐一介绍其结构：
阀杆
闸阀阀杆按运动形式分为明杆(升降轴)和暗杆(旋转轴)，闸阀因此而分为明杆闸阀和暗杆闸阀两种。
(1) 明杆闸阀。手轮(或其他驱动装置)固定在阀杆螺母上，当手轮(或其他驱动装置)转动带动阀杆螺母旋转时，阀杆作上下移动，从而带动闸阀作升降运动而启闭管路。
(1)明杆闸阀开启时，阀杆从手轮上方伸出，可以直接显示闸阀的开启程度。阀杆梯形螺纹在阀杆上的上半部，不予介质直接接触，不受介质腐蚀，而且润滑方面。因此，它适用于腐蚀性介质、污浊介质和高温蒸汽介质的闸阀上。阀的启闭程度可以从螺纹直接看出，便于操作也是其优点之一。不足之处是，由于螺纹外漏，容易黏上空气中的尘埃，加速螺纹磨损，故应尽量安装于室内。尽管如此，应用还是较为广泛。
(2)暗杆闸阀。手轮(或其他驱动装置)固定在阀杆上，阀杆螺纹固定在闸板顶部，当手轮(或其他驱动装置)转动时，阀杆螺纹带动闸板作升降运动。阀杆只能做旋转运动。优点是，开启时阀杆不升高，所需安装空间较小。故它常作为大通道闸阀，或安装空间受限制的场合。由于阀杆不做升降运动，不能像明杆闸阀那样，通过阀杆伸出长度来显示开启程度，因此，应装设开度指示器。
暗杆闸阀由于阀杆螺纹部分和阀杆螺母均在阀腔内部与介质接触，因而，易受介质腐蚀，阀杆螺纹等难于润滑。
