品牌:万豪阀门
起订:1台
发送询价

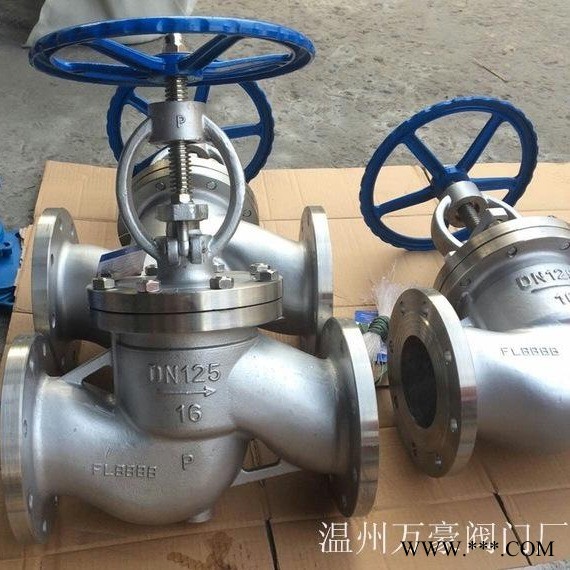

| 品牌 : | 万豪阀门 | 型号 : | J41W-16P |
| 连接形式 : | 法兰 | 材质 : | 不锈钢 |
| 公称通径 : | DN15-DN700 | 适用介质 : | 水 |
| 压力环境 : | 高压 | 工作温度 : | 高温 |
| 标准 : | 国标 | 外形 : | 中型 |
| 流动方向 : | 双向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 手轮 | 形态 : | 隔膜式 |
| 类型(通道位置) : | 直通式 | 3C阀门类别 : | 工业 |
专注生产阀门20年，质量可靠。
专业生产：大口径蝶阀，通风蝶阀，闸阀，截止阀，盲板阀等阀门．
【性能参数】
型号 | J41H-16C～160C | J41Y-16C～160C | J41W-16P～160P | |
工作压力（MPa） | 1.6～16.0 | |||
适用温度（℃） | ≤425 | ≤150 | ||
适用介质 | 水、蒸汽、油品 | 弱腐蚀性介质 | ||
材料 | 阀体、阀盖 | 碳素钢 | 铬镍钛不锈钢 | |
阀杆 | 铬不锈钢 | 铬镍钛不锈钢 | ||
密封面 | 堆焊铁基合金 | 堆焊硬基合金 | 本体材料 | |
填料 | 石墨、柔性石墨、聚四氟乙烯 | |||
【主要外形和连接尺寸】
| DN | L | D | D1 | D2 | b | f | z-d | h | kg |
| 50 | 250 | 160 | 125 | 100 | 16 | 3 | 4×Φ18 | 653 | 59 |
| 65 | 265 | 180 | 145 | 120 | 18 | 3 | 4×Φ18 | 665 | 62 |
| 80 | 280 | 195 | 160 | 135 | 20 | 3 | 8×Φ18 | 725 | 74 |
| 100 | 300 | 215 | 180 | 155 | 20 | 3 | 8×Φ18 | 787 | 92 |
| 125 | 325 | 245 | 210 | 185 | 22 | 3 | 8×Φ18 | 902 | 152 |
| 150 | 350 | 280 | 240 | 210 | 24 | 3 | 8×Φ23 | 955 | 161 |
| 200 | 400 | 335 | 295 | 265 | 26 | 3 | 12×Φ23 | 1105 | 219 |
| 250 | 450 | 405 | 355 | 320 | 30 | 3 | 12×Φ25 | 1343 | 376 |
| 300 | 550 | 460 | 410 | 375 | 30 | 4 | 12×Φ25 | 1516 | 484 |
| 350 | 550 | 520 | 470 | 435 | 34 | 4 | 16×Φ25 | 1678 | 695 |
| 400 | 600 | 580 | 525 | 485 | 36 | 4 | 16×Φ30 | 1849 | 977 |
| 450 | 650 | 640 | 585 | 545 | 40 | 4 | 20×Φ30 | 1937 | 1033 |
| 500 | 700 | 705 | 650 | 608 | 44 | 4 | 20×Φ34 | 2234 | 1087 |
| 600 | 800 | 840 | 770 | 718 | 48 | 5 | 20×Φ41 | 2432 | 1357 |
| 700 | 900 | 910 | 840 | 788 | 50 | 5 | 24×Φ41 | 2489 | 1481 |
| 800 | 1000 | 1020 | 950 | 898 | 52 | 5 | 24×Φ41 | 2643 | 1845 |
