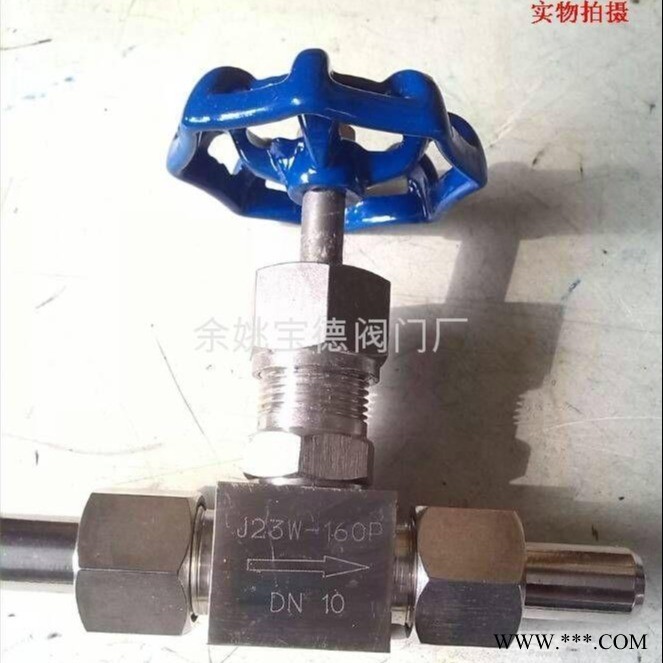

首页 > 供应产品 > J23W-64P 不锈钢外螺纹针型阀
| 品牌 : |
宝德阀门 |
型号 : |
J23W-64P |
| 材质 : |
不锈钢 |
类型(通道位置) : |
直动式 |
| 连接形式 : |
螺纹 |
|
|
| 型号： J23W/64P产品名称： 外螺纹针形截止阀广泛应用于给排水、污水、建筑、空调、暖通、石油、化工、食品、医药、轻纺、造纸、余热发电、船舶、冶金、能源系统等流体管道上作为调节和截流装置使用.。 特性:1. 制造标准: GB/T12224-2005 JB/T7747-19952. 连接形式: 接管对焊连接3. 结构特征:锥面密封,活动阀瓣4. 阀门检验和试验: GB/T13927-19925. 公称压力:≤10000Psi6. 适用工作温度:-29℃～+538℃7. 适用介质:水,油,气及腐蚀性与非腐蚀性介质8. 公称通径:DN6,DN10,DN15,DN20,DN25…主要零件材料/Materials of main parts序号NO.零件名称Part name材质Material1焊接接管 Weld tube20# A105 SS304 SS304L SS316 SS316L2平垫圈Plain washerPTFE RTFE3连接螺母 Connector Nut20# A105 SS304 SS304L SS316 SS316L4阀体 Body20# A105 SS304 SS304L SS316 SS316L5阀盖垫片 Bonnet Gasket紫铜(Red copper) PTFE6阀盖Bonnet20# A105 SS304 SS304L SS316 SS316L7填料垫 Packing SeatPTFE 柔性石墨(Expanded Graphite)金属盘根(Matel and Graphite)8填料 PackingPTFE 柔性石墨(Expanded Graphite)9填料压盖 Packing Gland20# A105 SS304 SS304L SS316 SS316L10锁紧螺母 Lock Nut20# A105 SS304 SS304L SS316 SS316L11阀杆 Stem20# A105 SS304 SS304L SS316 SS316L12手轮 Handle20# A105 SS304 SS304L SS316 SS316L13带帽螺母 Hooded Nut20# A105 SS304 SS304L SS316 SS316L ITEM NO.公称通径 DNNominal boreMøL1LHD0J23W/H-1DN6M20*1.5øJ23W/H-2DN10M24*1.5ø8J23W/H-3DN15M30*2ø2294180122100J23W/H-4DN20M36*2ø281J23W/H-5DN25M39*2ø330 |
|
| 付款方式︰TT / LC / DP / DA产品用途︰截止阀 |
|
