| 品牌 : | 三科阀门 | 型号 : | G941J |
| 材质 : | 铸铁、铸钢、不锈钢 | 连接形式 : | 法兰 |
| 结构形式 : | 直流式 | 公称通径 : | 齐全 |
| 适用介质 : | 水 | 驱动方式 : | 气动、手动、电动 |
| 压力环境 : | 常压 | 工作温度 : | 常温 |
| 标准 : | 国标 | 流动方向 : | 单向 |
| 零部件及配件 : | 配件 | 用途 : | 截止 |
| 类型(通道位置) : | 二通式 |

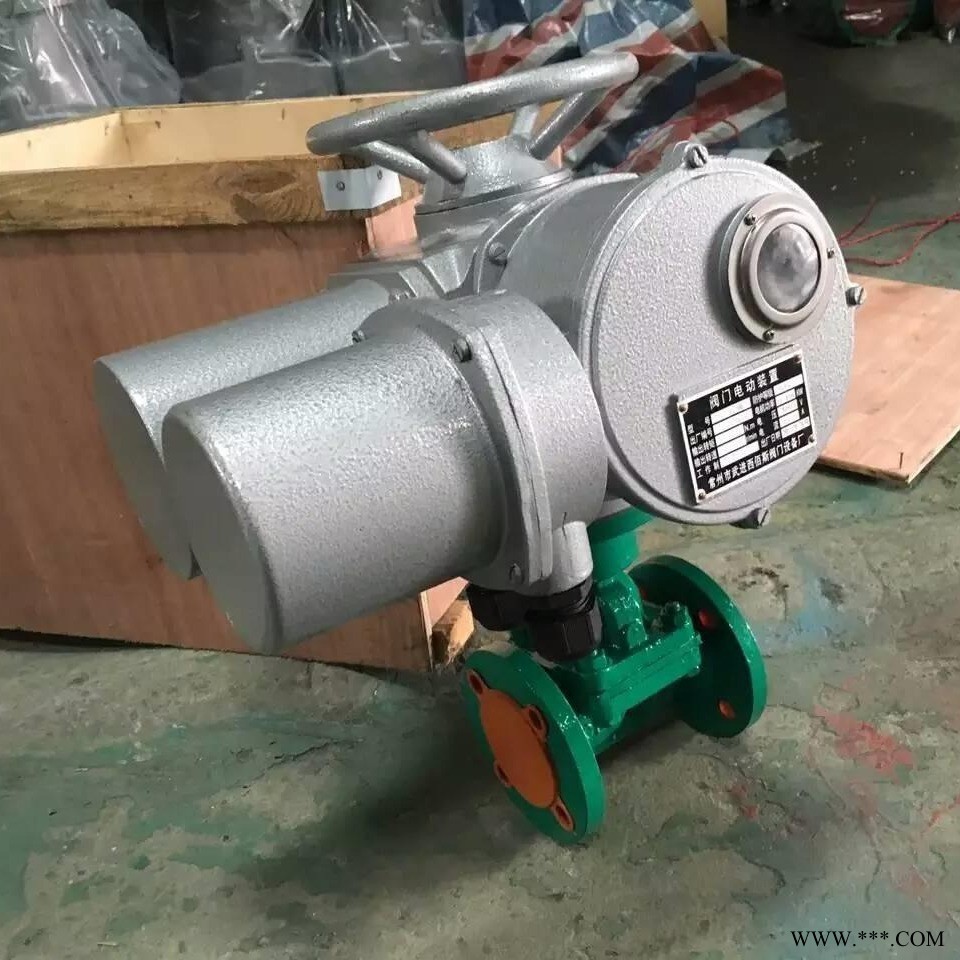

G941J电动衬胶隔膜阀
一、G941J电动衬胶隔膜阀简介：
G941J电动衬胶隔膜阀是一种特殊形式的具有截断功能的阀门，其启闭件由钢质阀瓣与软质材料（橡胶和氟塑料复合）制成的隔膜组成，并将阀体内腔隔开以达到截断管内介质之目的。电动衬胶隔膜阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。适用温度：≤85℃、≤100℃、≤120℃、≤150℃（按照衬里和隔膜材料）
二、电动衬胶隔膜阀用途：
用途：本阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。适用温度：≤85℃、≤100℃、 ≤120℃、≤150℃（按照衬里和隔膜材料）
压力等级：PN0.6、1.0、1.6
三、G941J电动衬胶隔膜阀材料：
阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、橡胶
隔膜：橡胶
阀瓣：铸铁、碳钢
阀杆：碳钢
电动装置：组合件
四、G941J电动衬胶隔膜阀测试：
衬里层：电火花检测
试验与检验按GB/T13297标准
公称压力：PN（Mpa）阀体：PN×1.5
密封：PN×1.1
五、电动衬胶隔膜阀性能规范：
型号 | 公称压力 Mpa | 实验压力（Mpa） | 工作压力（Mpa） | 适用温度 | 适用介质 | |||
阀体强度 | 密封面 | |||||||
G941WJ | 0.6 | 0.9 | 0.66 | 0.6 | 0.4 | 0.25 | 小于等于80摄氏度 | 一般腐蚀性介质 |
G941WJ | 1.0 | 1.5 | 1.1 | 1.0 | ||||
六、电动衬胶隔膜阀连接尺寸：
型号 | 公称尺寸 DN（mm | 外形及连接尺寸mm | ||||||
L | D1 | D | Do | Z-φd
| H | H1 | ||
G941WJ-6 | 25 | 145 | 85 | 115 | 120 | 4-14 | 121 | 135 |
32 | 160 | 100 | 135 | 120 | 4-18 | 132 | 150 | |
40 | 180 | 110 | 145 | 140 | 4-18 | 156 | 176 | |
50 | 210 | 125 | 160 | 140 | 4-18 | 169 | 195 | |
65 | 250 | 145 | 180 | 200 | 4-18 | 202 | 236 | |
80 | 300 | 160 | 195 | 200 | 4-18 | 216 | 256 | |
100 | 350 | 180 | 215 | 280 | 4-18 | 270 | 322 | |
125 | 400 | 210 | 245 | 320 | 8-18 | 338 | 406 | |
