| 品牌 : | 三科阀门 | 型号 : | G45J |
| 材质 : | 铸铁、铸钢、不锈钢 | 连接形式 : | 法兰 |
| 结构形式 : | 直流式 | 公称通径 : | 齐全 |
| 适用介质 : | 水 | 驱动方式 : | 手动、气动、电动 |
| 压力环境 : | 常压 | 工作温度 : | 常温 |
| 标准 : | 国标 | 流动方向 : | 单向 |
| 零部件及配件 : | 配件 | 用途 : | 截止 |
| 类型(通道位置) : | 直通式 |

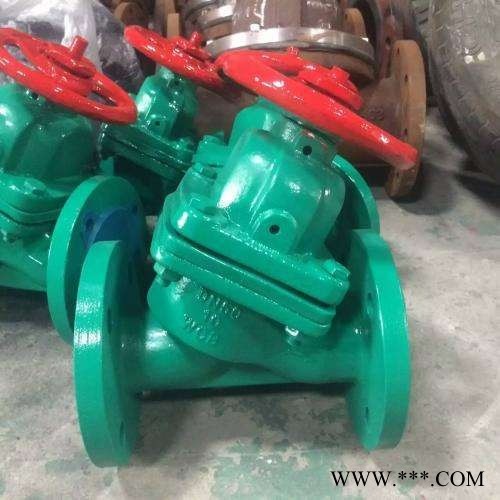

G45J直流式衬胶隔膜阀
一、G45J直流式衬胶隔膜阀简介：
G45J直流式衬胶隔膜阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。衬胶隔膜阀的启闭是依靠旋转手轮而达到的。本阀在阀盖上端标有可窥见阀门处启或闭位置的显示色别，以指示阀门的启闭行程。当顺时针放置手轮时，手轮即下移，阀瓣随之带动隔膜下降使通路截断；反之则阀门即开启，色别随之显露。
二、G45J直流式衬胶隔膜阀特点：
1.由于隔膜阀的流道平滑，流阻小，故而可获得较大的流量。
2.由于密封件为富有弹性的橡胶隔膜。因此还具有较好的密封性和 小的关闭力。
3.视胶隔膜阀的阀体内腔表面视复有厅供选择的多种橡胶。因此具有优越的耐腐蚀的特点。
4.本阀门与其它阀门 的区别在於：采用无填料函的构造；橡胶隔膜可使流道内的腐蚀性介质与所有驱动部件处於完全隔离的状态，从而杜 了通常阀门的“跑、冒、滴、漏”等弊端。
三、G45J直流式衬胶隔膜阀零部件材料:
序号 | 零件名称 | 灰铸铁 | 铸钢 | 不锈耐酸铸钢 | 超低不锈钢耐酸铸钢 | ||
Z | C | P | R | P | R | ||
1 | 阀体/阀盖 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
2 | 阀瓣/阀杆 | 35 | 1cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | 00cr18Ni10 | 00Cr17Ni14Mo2 |
四、G45J直流式衬胶隔膜阀参数：
视裹材质（代号） | 适用温度 | 适用介质 |
硬橡胶（NR） | -10℃～85℃ | 除强氧化剂（如销酸、铬酸、浓 及过氧化氢等有有机溶剂）外的 、 、 和酚酸、 、30% 、80% 、碱、盐类、镀金属溶液、 、 、中性盐水溶液、10%次氯酸钠、 、大部分醇类，有机酸及醛类等。 |
