| 品牌 : | 三科阀门 | 型号 : | H44F46 |
| 材质 : | 铸钢 | 连接形式 : | 法兰 |
| 类型(通道位置) : | 二通式 | 驱动方式 : | 自动 |
| 介质温度 : | 常温 | 工作压差 : | 0 |
| 产品别名 : | 衬氟止回阀 | 适用范围 : | 腐蚀性管道 |
| 流动方向 : | 单向 | 用途 : | 止回 |
| 适用介质 : | 各种高腐蚀化学介质 | 压力环境 : | 常压 |
一、产品概述：

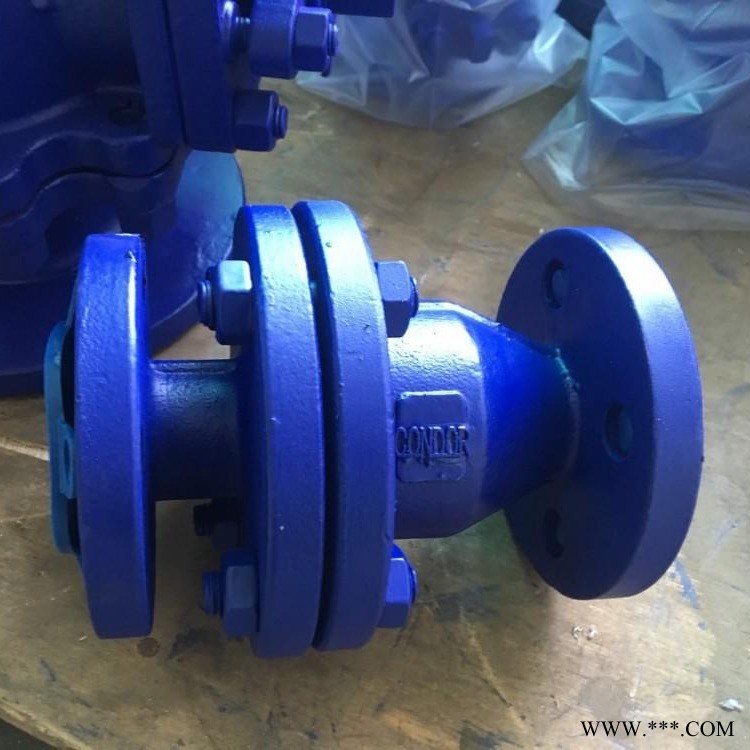

H44F46衬氟旋启式止回阀是一种依靠介质本身的流动而自动启闭阀瓣用来阻止介质逆向流动的自动防腐阀门，又称逆止阀或单向阀。专用于控制腐蚀性或强腐蚀性介质。H44F46衬氟旋启式止回阀的阀轴与阀瓣设计为一体，全部衬氟塑料的轴，镶嵌在阀体与阀盖之间形成的特殊凹槽内，启闭灵活，密封可靠。另外，除了阀体、阀瓣外，复位弹簧也全部包衬了耐腐蚀的氟塑料，设计合理的弹簧，使阀瓣在低压区内也能产生足够的密封比压，保证阀门在低压力区密封的可靠性。
二、工作原理：
H44F46旋启式衬氟止回阀采用内装全衬摇臂旋启式结构，阀瓣绕转轴作旋转运动，靠介质流动推开阀瓣介质通过，当介质倒流时，阀瓣靠自身重量以及倒流介质的作用，关闭阀门。
三、产品特点：
1、适用于一般工况及磨损或腐蚀介质的特种工况。
2、防倒灌倒流效果好，利用橡胶本身的弹性及反向背压的作用。
3、密封可靠，特别是新型弯曲形阀嘴，进一步增加密封性，减少渗漏量或无渗漏。
4、工作时通过内外压力差来自然地实现开启与闭合，是强腐蚀性介质及电站脱硫。
5、独特的设计特点允许固体颗粒物须畅地通过阀门，甚至可以利用身的柔性将固体颗粒包裹住以保证密封。
四、零部件材料：
序号 | 零件名称 | 灰铸铁 | 碳钢 | 不锈钢 | 超低碳不锈钢 | ||
Z | C | P | R | P L | R L | ||
1 | 阀体、阀盖、阀瓣 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
2 | 衬里层 | FEP(F46)PFA(可溶性聚四氟乙烯)PCTFE(F3)PO(聚烯烃) | |||||
3 | 销轴 | 1Cr13/35 WCB 1Crl8Ni9/CF8 00Crl7Ni14M02/CF3M | |||||
五、连接尺寸：
公称通经 | L | D | D1 | D2 | f | b | Z-φd | D | D1 | D2 | f | b | Z-φd | |
DN(mm) | NPS(inch) | PN1.0MPa | PN1.6MPa | |||||||||||
15 | 1/2 | 130 | 95 | 65 | 45 | 2 | 14 | 4-φ14 | 130 | 95 | 65 | 2 | 14 | 4-φ14 |
20 | 3/4 | 150 | 105 | 75 | 55 | 2 | 16 | 4-φ14 | 150 | 105 | 75 | 2 | 16 | 4-φ14 |
25 | 1 | 160 | 115 | 85 | 65 | 2 | 16 | 4-φ14 | 160 | 115 | 85 | 2 | 16 | 4-φ14 |
32 | 5/4 | 180 | 135 | 100 | 78 | 2 | 18 | 4-φ18 | 180 | 135 | 100 | 2 | 18 | 4-φ18 |
40 | 3/2 | 200 | 145 | 110 | 85 | 3 | 18 | 4-φ18 | 200 | 145 | 110 | 3 | 18 | 4-φ18 |
50 | 2 | 230 | 160 | 125 | 100 | 3 | 20 | 4-φ18 | 230 | 160 | 125 | 3 | 20 | 4-φ18 |
65 | 5/2 | 290 | 180 | 145 | 120 | 3 | 20 | 4-φ18 | 290 | 180 | 145 | 3 | 20 | 4-φ18 |
80 | 3 | 310 | 195 | 160 | 135 | 3 | 22 | 4-φ18 | 310 | 195 | 160 | 3 | 22 | 4-φ18 |
100 | 4 | 350 | 215 | 180 | 155 | 3 | 22 | 8-φ18 | 350 | 215 | 180 | 3 | 24 | 8-φ18 |
125 | 5 | 400 | 245 | 210 | 185 | 3 | 24 | 8-φ18 | 400 | 245 | 210 | 3 | 26 | 8-φ18 |
150 | 6 | 480 | 280 | 240 | 210 | 3 | 24 | 8-φ23 | 480 | 280 | 240 | 3 | 28 | 8-φ23 |
200 | 8 | 600 | 335 | 295 | 265 | 3 | 26 | 8-φ23 | 495 | 335 | 295 | 3 | 30 | 12-φ23 |
250 | 10 | 622 | 390 | 350 | 320 | 3 | 28 | 12-φ23 | 622 | 405 | 355 | 3 | 32 | 12-φ25 |
300 | 12 | 698 | 440 | 400 | 368 | 4 | 28 | 12-φ23 | 698 | 460 | 410 | 4 | 34 | 12-φ25 |
350 | 14 | 787 | 500 | 460 | 428 | 4 | 30 | 16-φ23 | 787 | 520 | 470 | 4 | 38 | 16-φ25 |
400 | 16 | 914 | 565 | 515 | 482 | 4 | 32 | 16-φ25 | 914 | 580 | 525 | 4 | 40 | 16-φ30 |
