品牌:三科阀门
起订:1台
供应:10000台
| 品牌 : | 三科阀门 | 型号 : | UJ941SM |
| 材质 : | 铸钢 | 连接形式 : | 法兰 |
| 公称通径 : | 齐全 | 适用介质 : | 水、蒸汽、油品 |
| 压力环境 : | 常压 | 工作温度 : | 常温 |
| 标准 : | 国标 | 流动方向 : | 单向 |
| 驱动方式 : | 电动 | 零部件及配件 : | 配件 |
| 用途 : | 截止 | 类型(通道位置) : | 二通式 |
| 密封材料 : | PTFE |
一、产品概述：

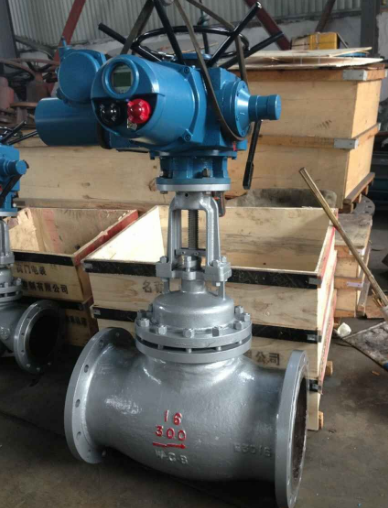

UJ941SM电动法兰柱塞阀的柱塞表面经过高精度外圆磨床加工而成，密封环采用弹性强、耐磨性高的无毒新型密封材料，所以密封可靠，经久耐用，从而提高了柱塞阀的使用寿命。适用于水、导热油、蒸汽、燃气、 类。
二、工作原理：
UJ941SM电动法兰柱塞阀是由阀体、阀盖、阀杆、柱塞、孔架、密封环、电动执行器等零件组成。当电动执行器通电旋转，通过阀杆带动柱塞在孔架中间上下往复运动来完成阀门的开启与关闭功能。在阀门中柱塞与密封环间采用过盈配合，通过调节压盖中法兰螺栓，使密封环压缩所产生的侧向力与阀体中孔面及柱塞外圆密封，从而保证了阀门的密封性。
三、产品特点：
1、开关柱塞阀时，柱塞在密封圈中缓慢移动，接触面几乎不磨损。
2、密封环采用弹性强、耐磨性高的无毒新型密封材料，所以密封可靠，经久耐用。
3、在阀门中柱塞与密封环间采用过盈配合，从而保证了阀门的密封性，杜 了内外泄漏。
4、关闭时，柱塞插入下密封圈，截断流道；开启时，柱塞虽然脱离下密封圈，但仍藏在上密封圈内，保持与外界隔离，不致发生泄漏。
四、连接尺寸：
公称通径DN(mm) | 尺寸 | ||||||||
L | D | D1 | D2 | b | Z-Φ d | H | H1 | D0 | |
UJ41H/Y-16C | |||||||||
15 | 130 | 95 | 65 | 45 | 14 | 4-14 | 145 | 157 | 100 |
20 | 150 | 105 | 75 | 55 | 14 | 4-14 | 149 | 165 | 120 |
25 | 160 | 115 | 85 | 65 | 14 | 4-14 | 166 | 184 | 120 |
32 | 180 | 135 | 100 | 78 | 16 | 4-18 | 187 | 213 | 160 |
40 | 200 | 145 | 110 | 85 | 16 | 4-18 | 208 | 236 | 180 |
50 | 230 | 160 | 125 | 100 | 16 | 4-18 | 234 | 268 | 220 |
65 | 290 | 180 | 145 | 120 | 18 | 8-18 | 284 | 330 | 240 |
80 | 310 | 195 | 160 | 135 | 20 | 8-18 | 314 | 358 | 280 |
100 | 350 | 215 | 180 | 155 | 20 | 8-18 | 365 | 427 | 320 |
125 | 400 | 240 | 210 | 185 | 22 | 8-18 | 401 | 475 | 360 |
150 | 480 | 280 | 240 | 210 | 24 | 8-23 | 415 | 505 | 400 |
200 | 600 | 335 | 295 | 265 | 26 | 12-23 | 508 | 626 | 450 |
250 | 650 | 405 | 355 | 320 | 30 | 12-25 | 590 | 740 | 500 |
300 | 750 | 460 | 410 | 375 | 30 | 12-25 | 1000 | 1160 | 560 |
350 | 787 | 520 | 470 | 435 | 34 | 16-25 | 1040 | 1210 | 640 |
400 | 914 | 580 | 525 | 485 | 36 | 16-30 | 1200 | 1400 | 720 |
