| 品牌 : | 三科阀门 | 型号 : | ER25 |
| 材质 : | 铸钢、不锈钢 | 连接形式 : | 法兰 |
| 种类 : | 蒸汽压力式 | 公称通径 : | 齐全 |
| 适用介质 : | 蒸汽 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 蒸汽 |
| 零部件及配件 : | 配件 | 形态 : | 膨胀式 |
| 类型(通道位置) : | 二通式 |

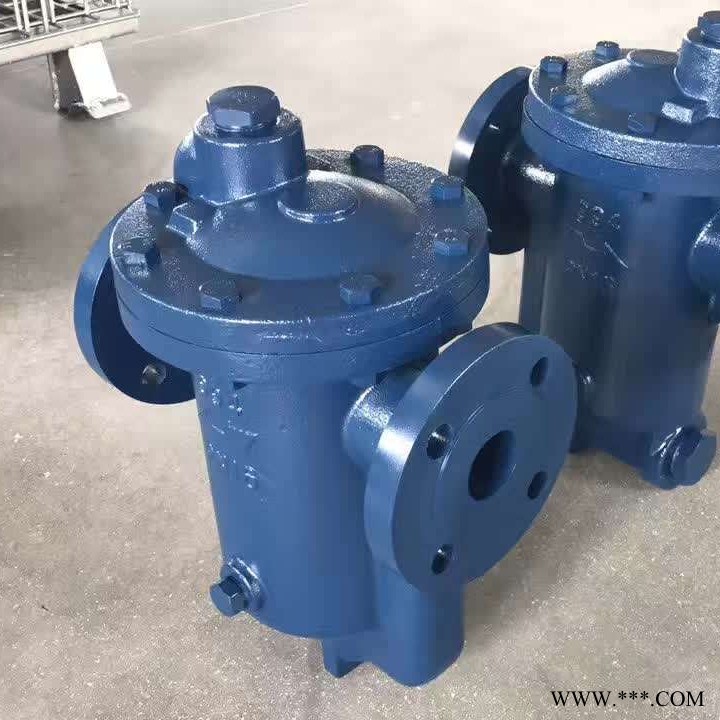

ER25倒置桶先导式蒸汽疏水阀
一、倒置桶先导式蒸汽疏水阀简介：
ER25倒置桶先导式蒸汽疏水阀是机械型疏水阀中工作性能 可靠的疏水阀之一，它的内部结构只有一个半浮球式的球桶为活动部件，开口朝下，半浮球式的球桶外圆经过精细研磨，整个球面都可为密封面。使用寿命很长，能抗水锤，没有易损件，无故障，经久耐用，无蒸汽泄漏，节能效果好。该疏水阀广泛用于蒸汽加热设备，蒸汽管网凝结水回收系统，是当今结构zui先进的疏水阀之一。
二、倒置桶先导式蒸汽疏水阀特点：
1、对凝结水的发生量适应性强，即可间歇排放，又可连续排放。
2、内部装有大排量的双阀座差压机和SCCV关闭系统，体积小而排量大。
3、内部零件全部采用不锈钢材质，并且安装在阀盖上，维修保养极为方便。
4、背压率高（80％）。
5、汽水分离可靠，水汽经U型通道从阀体下部进入，阀内始终处于水封状态，能有效阻止蒸汽泄漏。
6、敞口型的浮子抗水击，设有排气孔，防止汽锁或气堵现象，非凝结性的高温气体也可排除。
三、倒置桶先导式蒸汽疏水阀产品参数：
产品型号 | 主要参数 | |||
阀体材料 | MPA(MPa) | 允许温度（C） | 适用介质 | |
ER105,ER105F,ER110 | 碳钢 | 1.6 | 425 | 蒸汽，凝结水 |
ER25-25,ER25-45,ER25-65 | 碳钢 | 2.5-6.5 | 425 | 蒸汽，凝结水 |
ER32,ER34 | 碳钢 | 10-12 | 425 | |
四、倒置桶先导式蒸汽疏水阀产品安装尺寸:
产品型号 | 口径 | L法兰 | L 螺纹 | H1 | H2 | H3 | 重量（kg） |
ER105(F) | 15-25 | 255 | 190 | 155 | 134 | - | 10 |
ER110 | 15-25 | 255 | - | 220 | 140 | - | 16 |
ER116 | 15-25 | 300 | - | 220 | 131 | - | 19 |
