| 类型 : | 带锯床 | 品牌 : | JPZGNC |
| 型号 : | GZ4240 | 控制形式 : | 数控 |
| 产品类型 : | 全新 | 是否库存 : | 是 |
| 售后服务 : | 质保一年 | 主电机功率 : | 4 |
| 重量 : | 2400 | 外形尺寸 : | 2400X2300X1900 |
| 锯削直径 : | 400X400 | 布局形式 : | 卧式 |
| 安装形式 : | 落地式 | 适用行业 : | 通用 |
| 适用范围 : | 通用 | 作用对象 : | 五金 |
| 作用对象材质 : | 金属 |
机床有多款规格，详细配置、机床价格请和工作人员联系！按要求选配
机床概要：
●采用 控制器配合设计简洁之电路板以及电气箱空间，不仅可以使机器低故障率
且方便维修并节省空间
●采用行程开关控制，液压自动送料
●配置小料成束锯切装置
●根据要求可定做锯带液压张紧及变频无极调速
数控锯床参数 | ||
产品型号 | GZ4235 | GZ4240 |
切削范围mm | 350-350×350 | 400-400×400 |
锯带规格mm | 4115*34*1.1 | 5000X41X1.3 |
带锯条线速（mm/min） | 27、45、69 | 27、45、69 |
进给速度 | 液压无极调速 | 液压无极调速 |
工作夹紧方式 | 液压 | 液压 |
主电机功率（kw） | 3 | 4 |
液压电机功率（kw） | 0.75 | 0.75 |
冷却泵功率（w） | 40 | 40 |
主传动结构 | 涡轮 | 涡轮 |
带锯条清洁 | 钢丝刷和切屑冷却液 | 钢丝刷和切屑冷却液 |
外形尺寸（mm） | 2300*2000*1700 | 2400X2300X1900 |
序号 | 名 称 | 规 格 | 数 量 |
1 | 锯床 | 台 | 1 |
2 | 锯条 | 条 | 1条（安装在机器上） |
3 | 托料架 | 个 | 1个 |
4 | 说明书 | 份 | 1份 |
5 | 装箱单 | 份 | 1份 |
6 | 合格证 | 份 | 1份 |

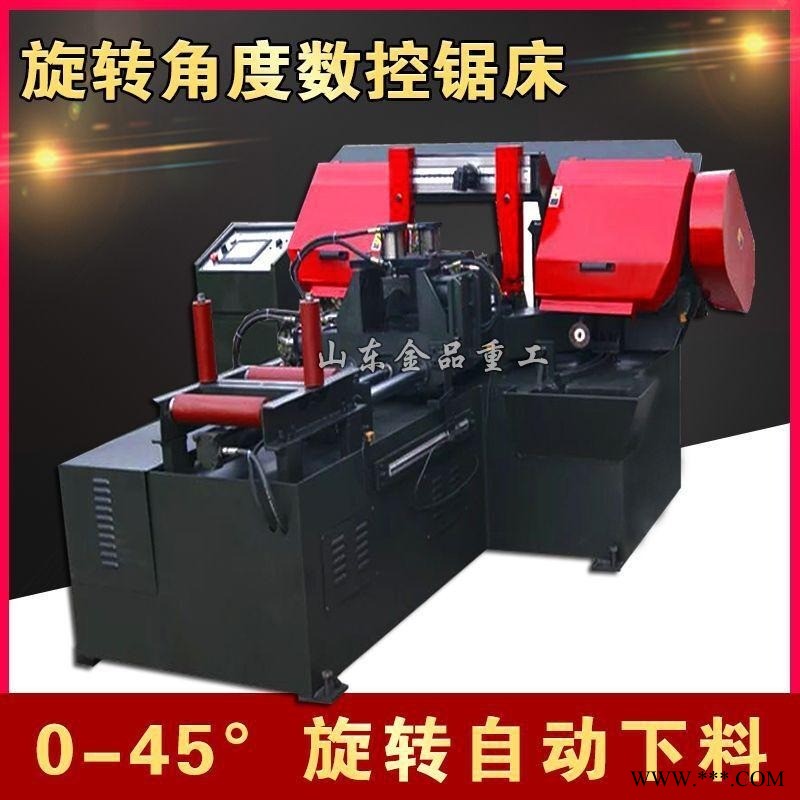

一. 主要用途：
角度带锯床可调可调0-45度。本机床应用于切割钢胚、铁板、钢管及大型轴类零件，亦可在选取适当的工艺参数后，切割黑色或有色金属材料。具有高刚性等显著特点。
二.机床的主要特征：
●配有大功率蜗轮传动机构，保持润滑，锯带运转的稳定，可延长锯带的使用寿命
●锯床具有可调式锯带导向装置，锯带运转平滑，锯带的切削质量和使用寿命
●锯架可手动旋转0-45度，实现材料的角度锯切
●采用切削行程开关控制，可根据工件的大小调整切削行程。
全自动数控锯床特点：
1、全自动控制人机界面通过机械、电气、液压的配合，具有自动送料、自动切削等系统来控制
工作循环。
2、在操作系统里分为手动与全自动工作，由人机界面转换控制。
3、在带锯床上装有二组虎钳，一组用来锯料时夹紧，自动送料由另外一组虎钳夹紧通过油缸工
作来控制送料。送料长度由紫外线接紧行程开关控制，送料时由光栅尺自动检测数据控制，由PC
控制器转换锯床切割工作，自动送料返回原点。
4、数控带锯床适用于大批量同规格材料锯切，性能稳定，效率高。高于普通锯床的工作效率。
5、人机界面取代传统控制面板功能，数字设定、指示灯等显示设备状态，操作指示，参数设
定。（在人机界面电脑上输入锯切长度、锯切数量，一按启动按扭LCD显示液晶屏，锯切输入锯
切数量完成后，锯床自动停机等其它功能。
6、由PLC可编程控制器，设定锯切全过程的自动程序。
1、带锯床操作及维修人员，经过厂家培训，掌握带锯床操作和维修技能。作业人员应充足睡眠，保持精力集中。
2、变速时先停车再打开防护罩，转动手柄使皮带松，将三角皮带置于所需速度的槽中，然后张紧皮带，盖好防护罩。
3、除屑钢丝刷的调整应使钢丝接触带锯条的齿部，但不要过齿的根部，注意观察钢丝刷是否能清除铁屑。
4、根据所加工工件的尺寸大小沿燕尾导轨调整导向臂，调整完毕后锁紧导向装置。
5、锯料大直径不得过规定，工件夹持紧。
6、带锯条松紧应适当，速度和进给量恰当。
7、铸铁、铜、铝件不加切写削液，其它均需加写削液。
8、切削途中锯条断裂，调换新锯条后，工件翻身重新锯，锯弓放下时应缓慢，不得冲击。
9、切削过程中操作者严禁离开岗位，严禁带手套操作。
10、每班下班时，切断电源，打开防护罩，清除被带入锯轮周围的切屑，做好日常维护保养及周围清扫工作。
