品牌:盛丰
起订:100个
供应:5000个
发送询价
| 品牌 : | 盛丰 | 型号 : | H44X |
| 材质 : | 铸铁 | 连接形式 : | 法兰 |
| 加工定制 : | 是 | 结构形式 : | 升降式 |
| 公称通径 : | DN50 | 适用介质 : | 水 |
| 压力环境 : | 常压 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 工作温度 : | 常温 | 类型(通道位置) : | 先导式 |
用途：

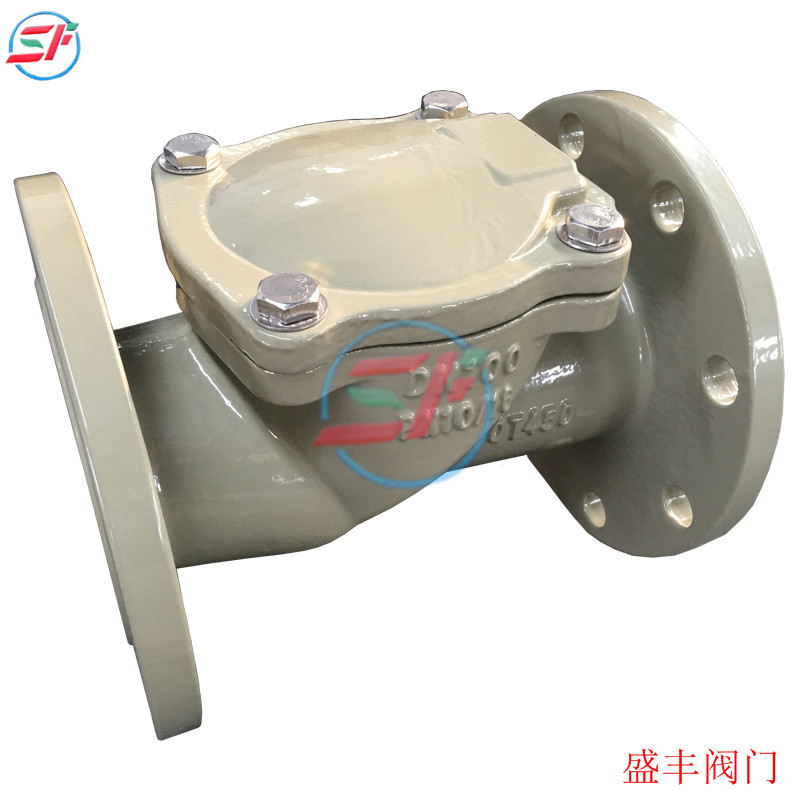

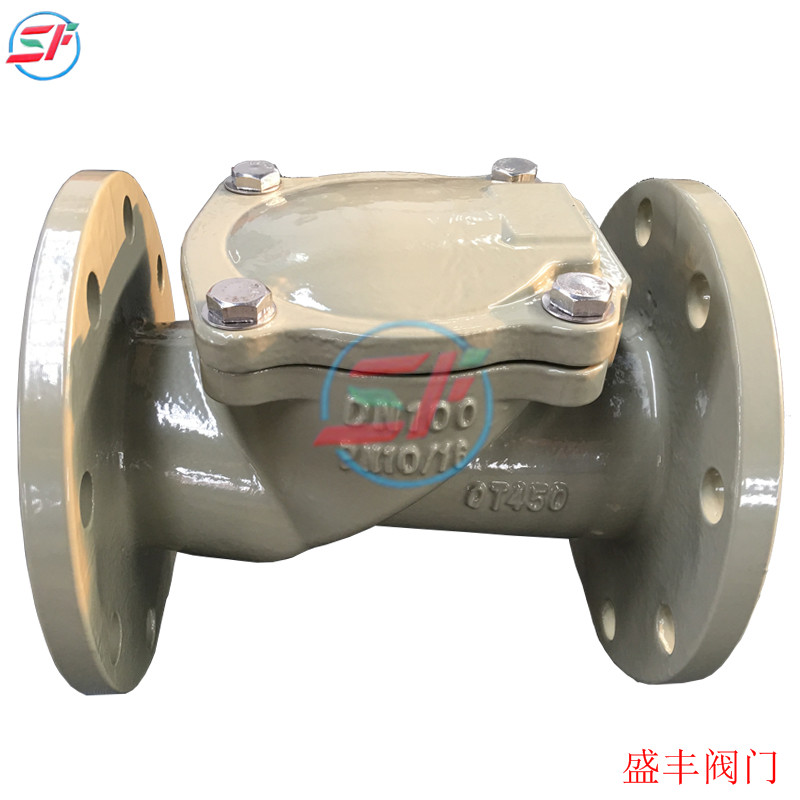

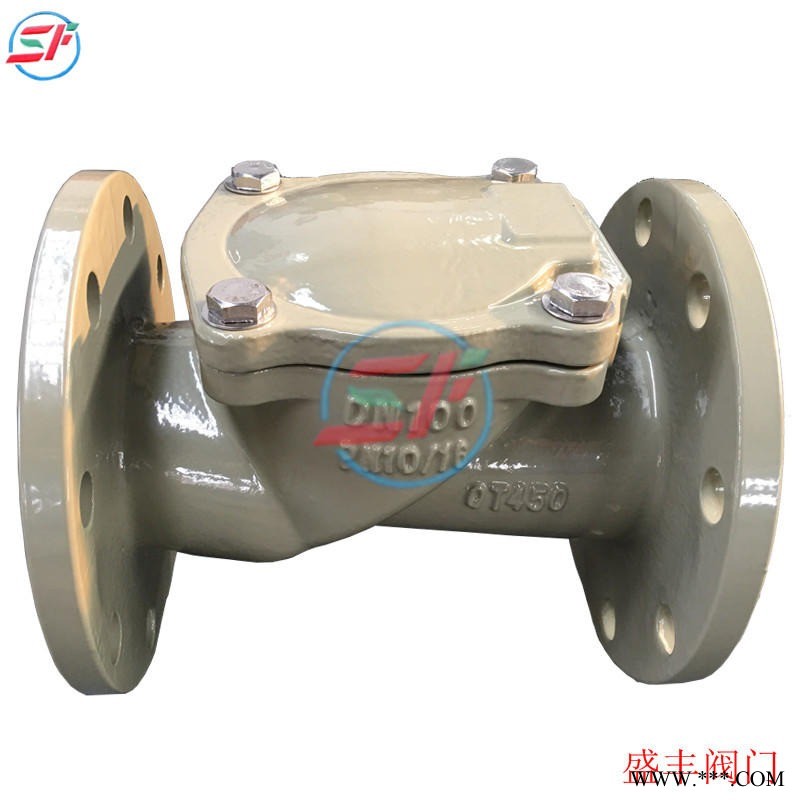

橡胶瓣止回阀主要由阀体、阀盖及橡胶瓣三种主要零件组成。其中橡胶瓣由钢板、钢棒及强化尼龙布做衬底，外层披覆橡胶制成，阀瓣开关寿命可达100万次。该阀采用全流面积式设计，具有水龙头损失小，不易堆积杂物、维修简便等特性。该阀主要适用于给排水系统，可安装于水泵出水口处，以防止倒流及水锤对泵损害。该阀还可以安装在蓄水池进出水管的旁通管上，以防止池水倒流至给排水系统中。
技术参数：
型号 | PN | 测试压力 | 适用温度 | 适用介质 |
ZLF-16 | 1.6 | 2.4MPa | 0-100℃ | 水 |
结构尺寸：
D | 1N5 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
L | 110 | 110 | 115 | 160 | 200 | 215 | 230 | 275 | 290 | 310 | 350 | 430 | 520 | 635 | 670 |
D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 215 | 245 | 280 | 335 | 405 | 460 | 520 |
D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 |
D2 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 155 | 185 | 210 | 265 | 320 | 375 | 435 |
H1 | 72 | 72 | 81 | 108 | 138 | 138 | 143 | 170 | 193 | 208 | 254 | 289 | 325 | 357 | 372 |
H2 | 70 | 70 | 74 | 91 | 147 | 147 | 154 | 189 | 211 | 227 | 260 | 303 | 367 | 420 | 495 |
流量（m3/h） | 0.1~1 | 0.1~1.5 | 0.2~2 | 0.5~4 | 1~6 | 2~10 | 3~15 | 5~25 | 10~35 | 15~50 |
