| 品牌 : | 倍稳GF | 型号 : | A28H-16 |
| 阀瓣开启高度 : | 全启式安全阀 | 结构形式 : | 弹簧式 |
| 加工定制 : | 是 | 连接形式 : | 螺纹 |
| 材质 : | 碳钢 | 公称通径 : | DN20mm 6分 |
| 适用介质 : | 空气 | 标准 : | 国标 |
| 流动方向 : | 单向 | 零部件及配件 : | 阀体 |
| 形态 : | 角式 | 压力环境 : | 常压 |
| 类型(通道位置) : | 二通式 | 阀体构造 : | 不封闭式 |

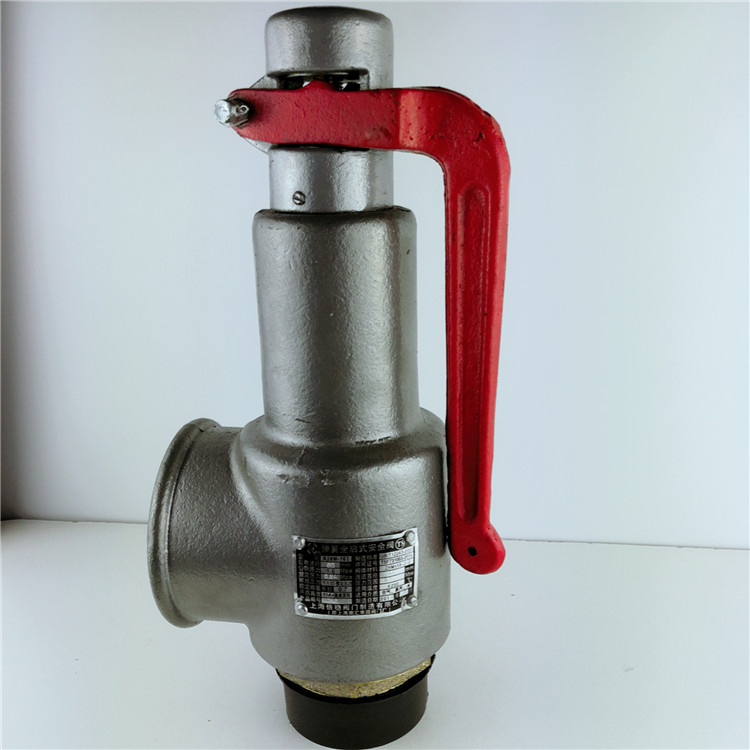

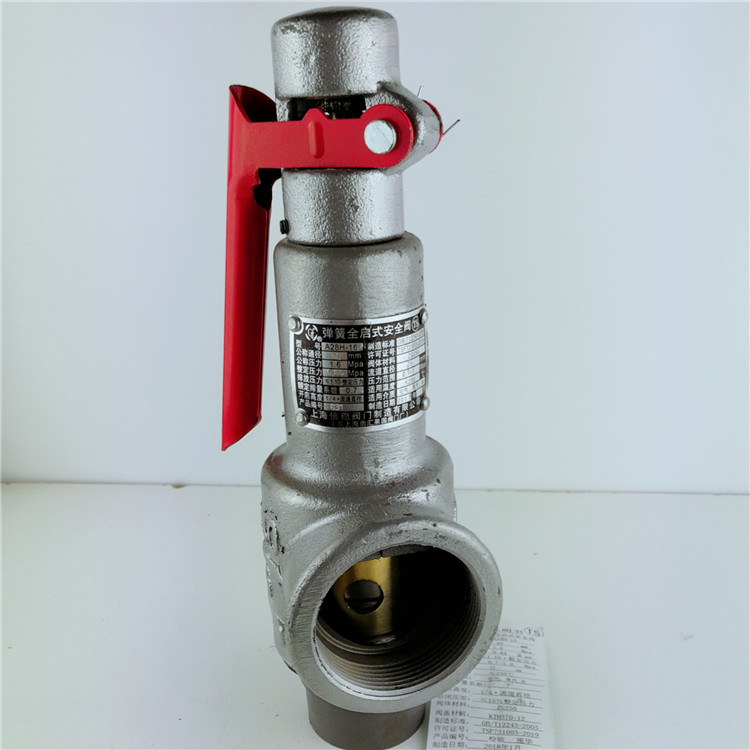

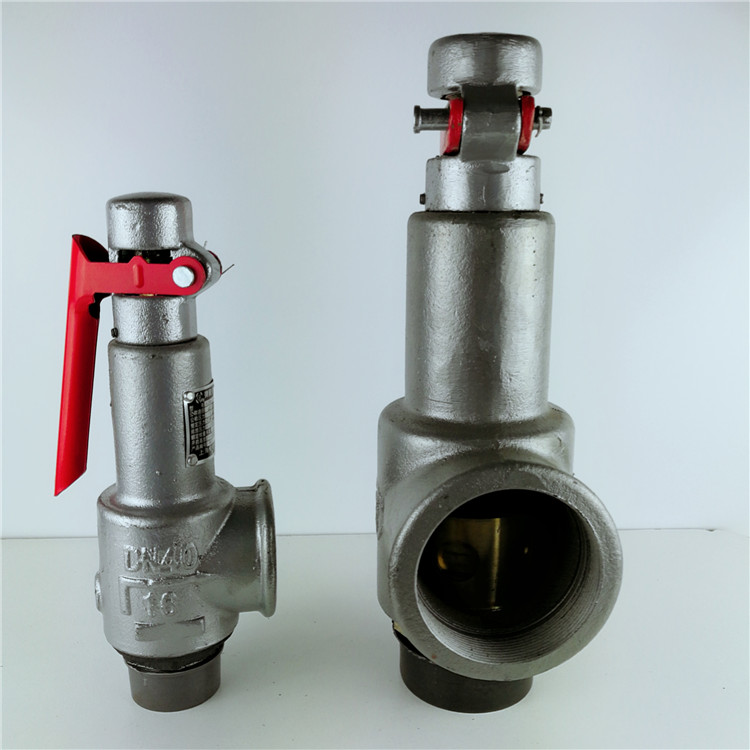

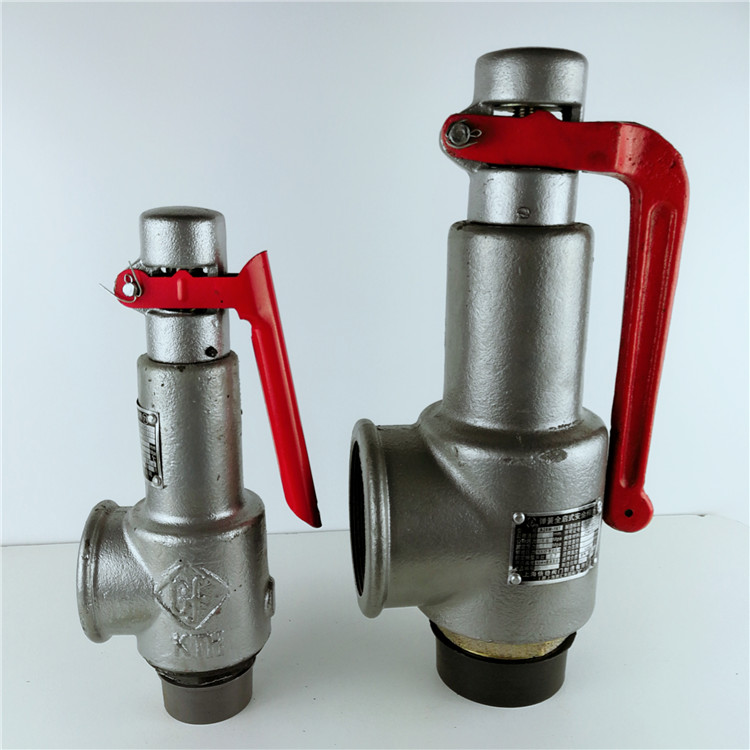

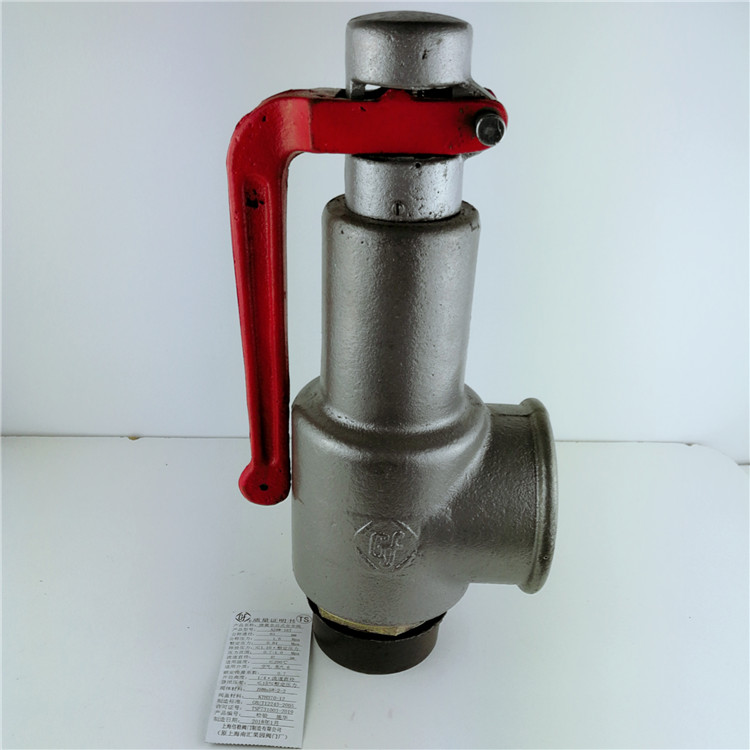

A28H-16 A28W-16T型弹簧全启式安全阀参数
适用温度：工作温度≤250℃介质为空气、蒸汽、水及类似非腐蚀性介质的受压容器和管路上使用。
制造标准：GB/T12243-2005《弹簧直接载荷式安全阀》
安全标记：TS
主要性能规范
公称压力 (Mpa) | 试验压力 (Mpa) | 整定压力 (Mpa) | |
1.6 |
2.4 | 0.02-0.2 | 0.3-0.7 |
0.2-0.4 | 0.7-1.0 | ||
1.0-1.3 | 1.3-1.6 | ||
A28H-16主要零部件材料
NO | 零件名称 | 材料 |
1 | 阀座 | 25(密封面堆焊合金钢) |
2 | 调节圈 | 2Crl3 |
3 | 阀瓣 | 2Crl3 |
4 | 弹簧 | 50CrVA |
5 | 阀杆 | 2Crl3 |
6 | 阀壳 | KTH370-12 |
7 | 调节螺丝 | 25# |
A28H-16外形尺寸和连接尺寸
公称通径 (DN) | 锥管螺纹 （ZG） | 管螺纹 (G) | 尺寸（mm） | |||
h | L | H | do | |||
20 | 3/4” | 1” | 60 | 37.5 | 193 | 12 |
25 | 1” | 11/4” | 70 | 45 | 230 | 15 |
32 | 11/4” | 11/2” | 76 | 48.5 | 252 | 20 |
40 | 11/2” | 2” | 81 | 60 | 275 | 25 |
50 | 2” | 21/2 | 96 | 70 | 310 | 32 |
65 | 21/2 | 3” | 111 | 85 | 340 | 40 |
80 | 3” | 3” | 127 | 85 | 370 | 50 |
A28H-16型重量
公称通径 | 20 | 25 | 32 | 40 | 50 | 65 | 80 |
重量（g） | 1276 | 1925 | 2695 | 3510 | 5951 | 7328 | 10335
|
