品牌:泰瓯
起订:1台
供应:1000台
立即购买
| 品牌 : | 泰瓯 | 型号 : | Z61Y |
| 连接形式 : | 焊接 | 主体材料 : | 铸钢 |
| 公称通径 : | 15-350 | 适用介质 : | 水 |
| 密封形式 : | 软密封型 | 标准 : | 国标 |
| 外形 : | 中型 | 流动方向 : | 单向 |
| 驱动方式 : | 手动 | 零部件及配件 : | 阀体 |
| 用途 : | 截止 | 压力环境 : | 高压 |
| 工作温度 : | 高温 | 类型(通道位置) : | 直通式 |

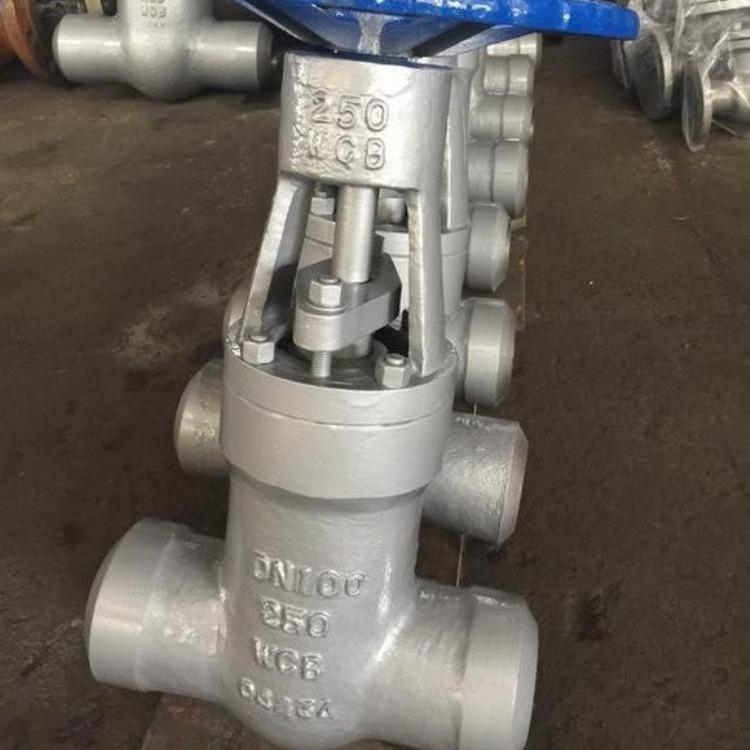

产品名称 | 高压焊接闸阀 |
产品型号 | Z60Y/Z61Y/Z62Y |
公称通径 | DN15-350 |
压力范围 | 25.0MPa-32.0MPa |
阀体材质 | WCB、WC6、WC9 |
性能规范：
产品型号 Product type公称压力PN(MPa)Nominal pressure | 试验压力(MPa)Test pressure | 工作压力(MPa)Working pressure | 工作温度(℃)Working temperature | 适用介质Appicable medium | ||
强度试验Sheel test | 密封试验/上密封实验Seal test | |||||
Z960Y-250 | 25 | 37.5 | 27.5 | - | ≤425 | 水、蒸汽、Water,steam |
Z960Y-320 | 32 | 48.0 | 36.0 | - | ≤425 | |
Z960Y-P54100 | - | 30.0 | 22.0 | P5410 | ≤540 | 蒸汽 Steam |
Z960Y-P54170 | - | 48.0 | 36.0 | P5417 | ≤540 | |
主要零件材料Matecrial for main parts | ||||||
零件名称Part name | 材料牌号Material designation | |||||
阀体Body | WCB | WC6 | WC9 | |||
阀板Disc | WCB | WC6 | WC9 | |||
阀盖Bonnet | 25 | 12Cr1Mo1VA | ||||
阀杆Stem | 1Cr17Ni2 | 20Cr1Mo1VA | ||||
阀座Seat | 25 | 12Cr1Mo1VA | ||||
密封环Sealing ring | S软钢(增强柔性石墨)S soft steel (flexible graphite) | S软钢S soft steel | F软钢F Soft steel | |||
填料Packing | 增强柔性石墨Fexible graphite | |||||
支架Yoke | WCB | WCB或WC6 | ||||
阀杆螺母Stem nut | 45(ZCuZn25A16Fe3Mn3) | |||||
四开环Four piece ring | 1Cr13 | 20Cr1MoVA | ||||
