| 品牌 : | 泰瓯 | 型号 : | ZF43Y |
| 连接形式 : | 法兰 | 主体材料 : | 铸钢 |
| 公称通径 : | 25-200 | 适用介质 : | 水 |
| 密封形式 : | 软密封型 | 标准 : | 国标 |
| 外形 : | 中型 | 流动方向 : | 单向 |
| 驱动方式 : | 手动 | 零部件及配件 : | 阀体 |
| 用途 : | 截止 | 压力环境 : | 高压 |
| 工作温度 : | 常温 | 类型(通道位置) : | 直通式 |

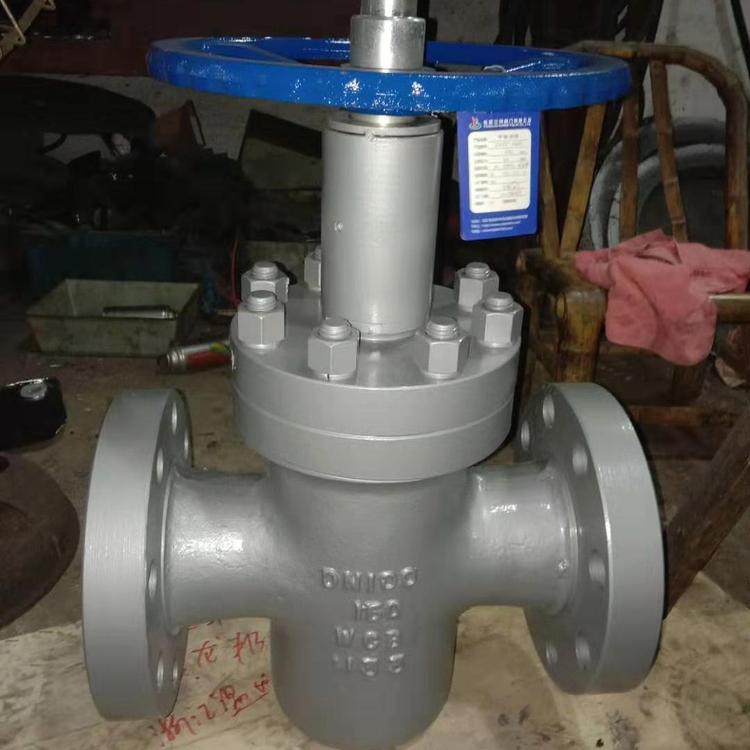

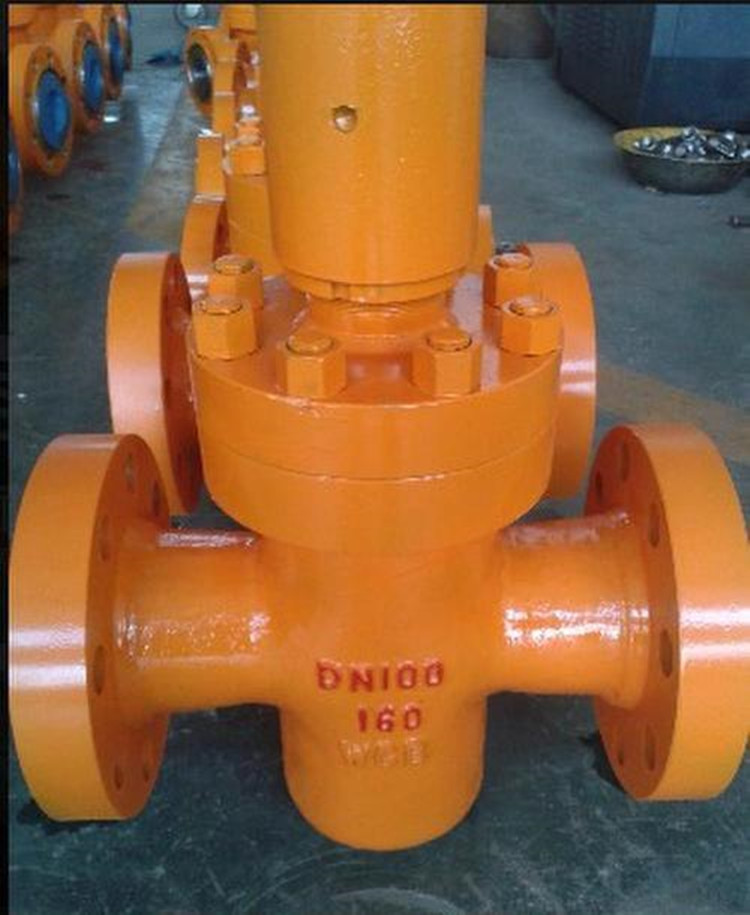

产品名称 | ZF43Y、ZF63Y、ZF83Y高压平板闸阀 |
产品型号 | ZF43Y、ZF63Y、ZF83Y |
公称通径 | DN25-200 |
压力范围 | 16-42MPa |
阀体材质 | 铸钢、锻钢、不锈钢 |
【闸阀】特点：（1）流动阻力小。阀体内部介质通道是直通的，介质成直线流动，流动阻力小。（2）启闭时较省力。是与截止阀相比而言，因为无论是开或闭，闸板运动方向与介质流动方 向相垂直。（3）高度大，启闭时间长。闸板的启闭行程较大，降是通过螺杆进行的。（4）水锤现象不易产生。原因是关闭时间长。（5）介质可向两侧任意方向流动，易于安装。闸阀通道两侧是对称的。（6）结构长度(系壳体两连接端面之间的距离)较小。（7）密封面易磨损，影响使用。启闭时，闸板与阀座两个密封面相互摩擦滑动，要介质压力作用下易产生擦伤磨损，影响密封性能，缩短使用。（8）价格较贵。接触密封面较多，加工较复杂，闸板座上的密封面不易加工，而且零件较多。（9）形体简单 , 结构长度短，工艺性好，适用广。（10）结构紧凑，阀门刚性好，通道流畅，流阻数小，密封面采用不锈钢和硬合金，使用长，采用PTFE填料，密封好，操作轻便灵活。
高压平板闸阀概述：
ZF系列ZF系列ZF43Y/ZF63Y/ZF83Y注水阀为高压平板闸阀。结构合理，密封好，操作轻便。密封面均喷焊硬合金，具有防腐、耐磨、耐冲蚀等优点，且可用于节流。适用于工作压力≤42MPa，工作温度≤120℃的水、油、泥浆、天然汽管线作控制介质流动的启闭及调节装置。
产品采用标准：
设计标准 | JB/T5298、APl6D | |
结构长度 | 法兰 | GB/T 12221、JB/T 5298 |
焊接 | GB/T 15188.1 | |
连接法兰 | GB/T9113、JB/T 79 ANSl 16.5a | |
对焊端 | GB/T 12224 | |
试验和检验 | GB/T3927、JB/T 9092 | |
产品性能规范：
适用范围 | PN10.0～42.0MPa | DN25～200mm | |
适用温度 | -29～121℃ | ||
适用介质 | 普通型
| 石油、天然汽、成油品、水等 | |
抗硫型 | 含H2S、CO2的石油、天然汽等 | ||
连接形式 | 法兰端、焊接端、卡箍端 | ||
驱动方式 | 手动、电动、气动等 | ||
