| 品牌 : | 泰瓯 | 型号 : | BZ41H |
| 连接形式 : | 法兰 | 主体材料 : | 不锈钢 |
| 公称通径 : | 15-500 | 适用介质 : | 水 |
| 密封形式 : | 硬密封型 | 标准 : | 国标 |
| 外形 : | 中型 | 流动方向 : | 单向 |
| 驱动方式 : | 手动 | 零部件及配件 : | 阀体 |
| 用途 : | 截止 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 类型(通道位置) : | 直通式 |

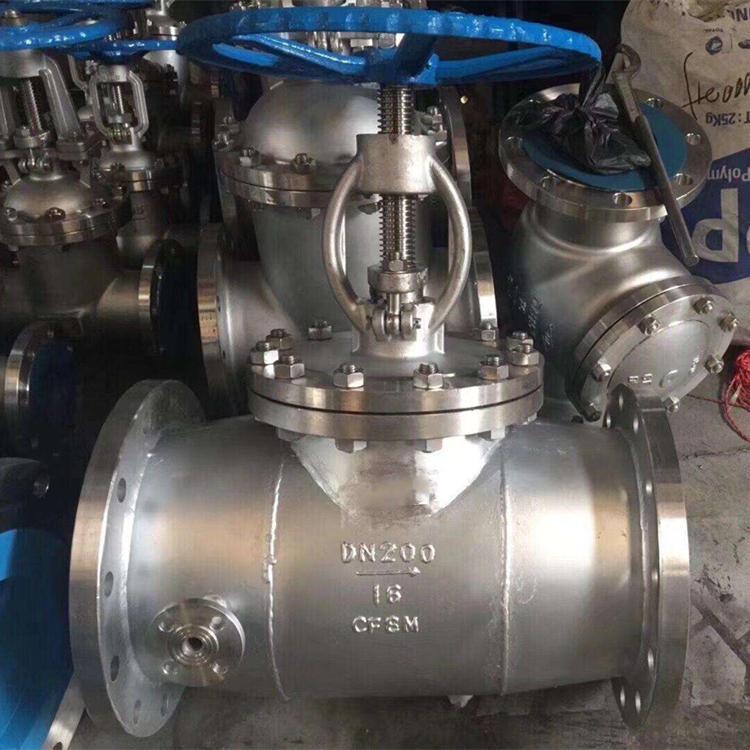

产品名称 | 夹套保温闸阀 |
产品型号 | BZ41H/W |
公称通径 | DN15-500 |
压力范围 | 1.0MPa-1.6MPa |
阀体材质 | 铸铁、铸钢、不锈钢 |
产品概述：
夹套保温闸阀适用于公称压力PN1.0～10.0MPa、Class150～600、JIS10K～20K，工作温度-29～425℃（碳钢）、-40～500℃（不锈钢）的管路上作启闭用，并能保温和防止介质结晶。选用不同的材质，可分别适用于重油、胶类、强氧化性介质及尿素等多种介质。阀体材料A105 、 F5 、 F11 、 F22 、 304 、 304L 、 316 、 316L 、 LF2 等。驱动方式：手动。连接形式：承插焊、内螺纹、对焊、法兰。附加说明：夹套保温闸阀的连接法兰规格一般大于阀门的公称通径。
标准规范：
设计制造 | 结构长度 | 连接法兰 | 压力温度等级 | 试验与检验 |
GB12234 | 厂标 | ANSI B16.5 | ANSI B16.34 | API598 JB/T 9092 |
用户无说明，一般按下表配制法兰：
阀门公称通径DN (mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
法兰规格(mm) | 15×40 | 20×40 | 25×50 | 32×50 | 40×65 | 50×80 | 65×100 | 80×125 | 100×150 |
阀门公称通径DN(mm) | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
法兰规格(mm) | 125×150 | 150×200 | 200×250 | 250×300 | 300×350 | 350×400 | 400×450 | 450×500 | 500×550 |
声明：本文中所有文字、数据、图片考虑到生产工况条件不同，难免会产生偏差、不恰当或是有不充分的描述，故均适用于参考，如果您对本文中所提供的夹套保温闸阀产品内容有任何疑问，请您联系我们，我们将竭诚为您服务！ |
