| 品牌 : | 泰瓯 | 型号 : | NKZ41H |
| 连接形式 : | 法兰 | 主体材料 : | 铸铁 铸钢 不锈钢 |
| 公称通径 : | 50-800 | 适用介质 : | 水 |
| 密封形式 : | 硬密封型 | 标准 : | 国标 |
| 外形 : | 中型 | 流动方向 : | 单向 |
| 驱动方式 : | 手动 | 零部件及配件 : | 阀体 |
| 用途 : | 截止 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 类型(通道位置) : | 直通式 |

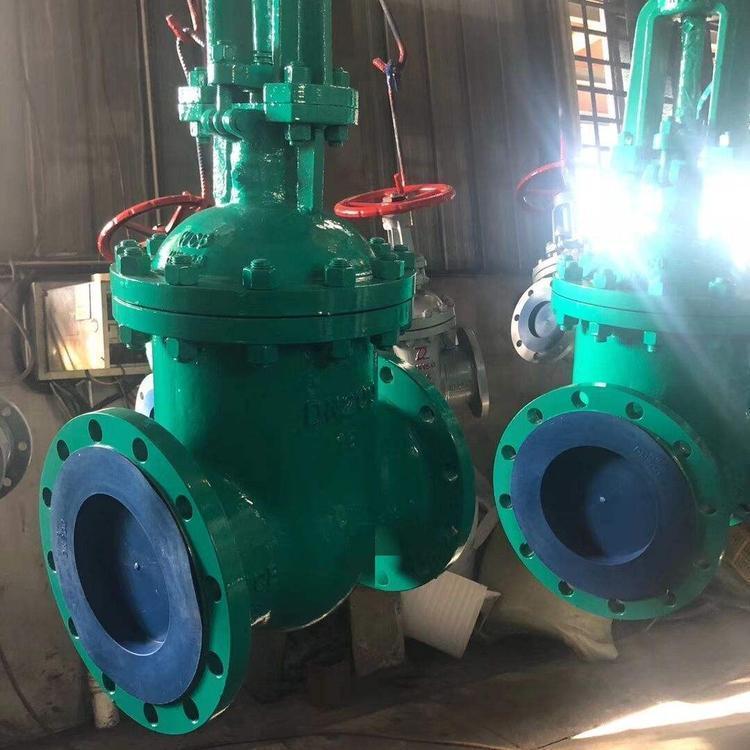

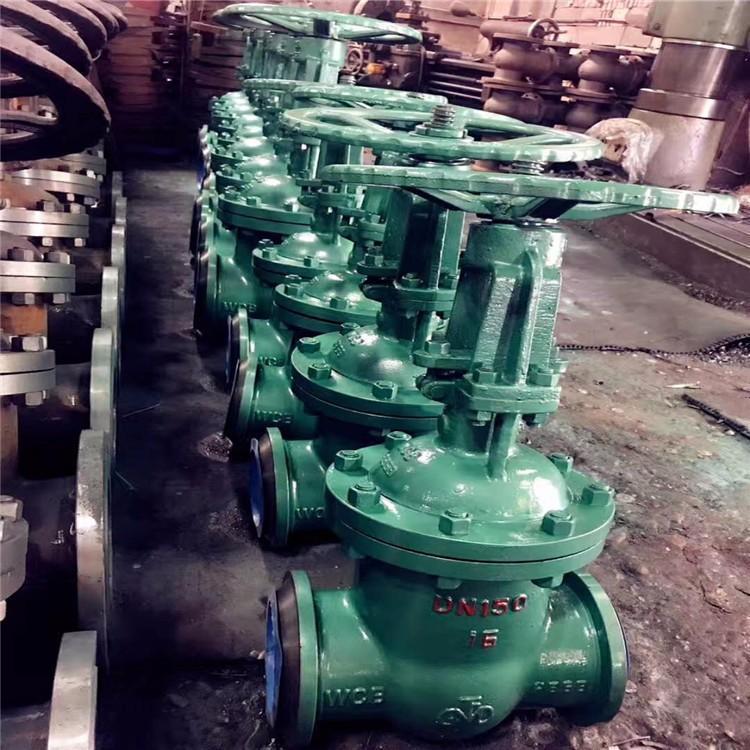

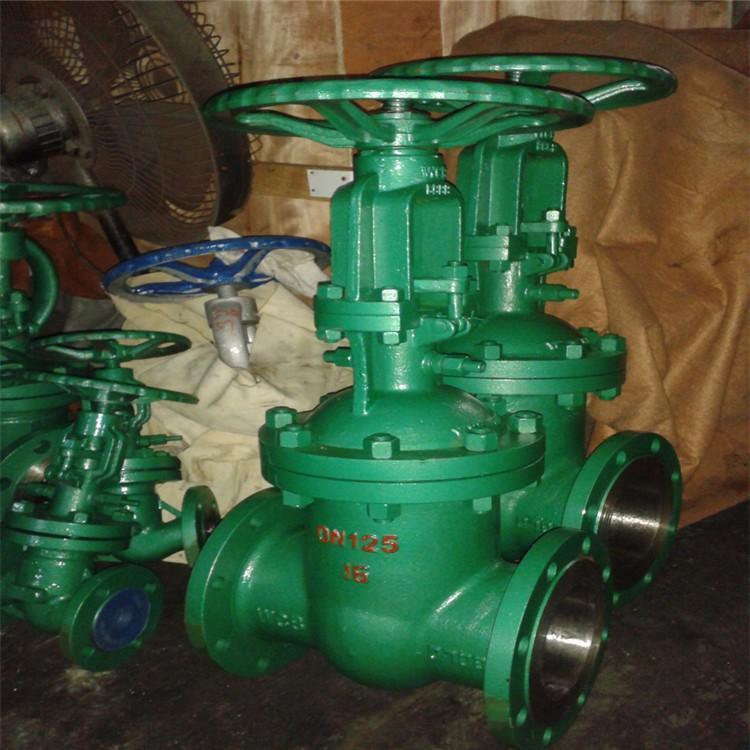

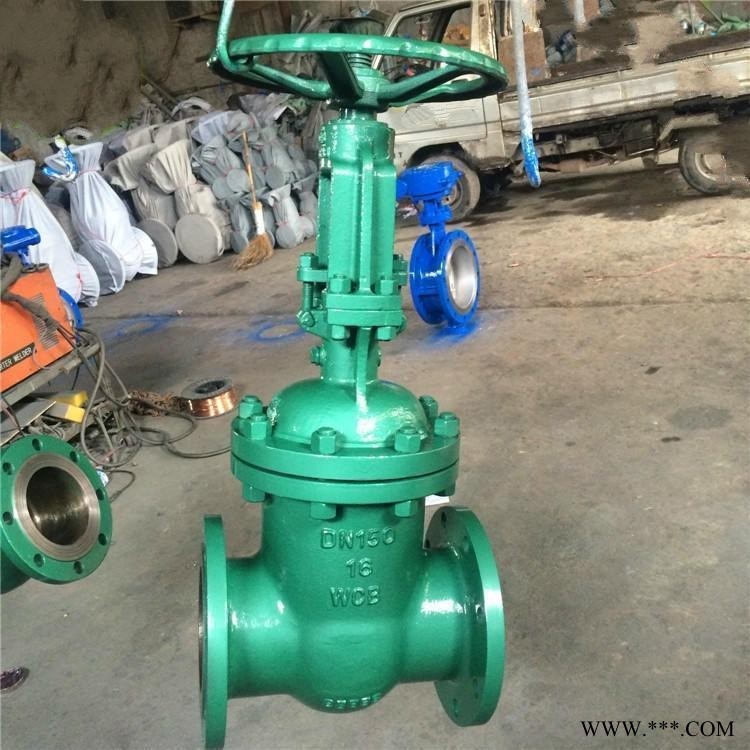

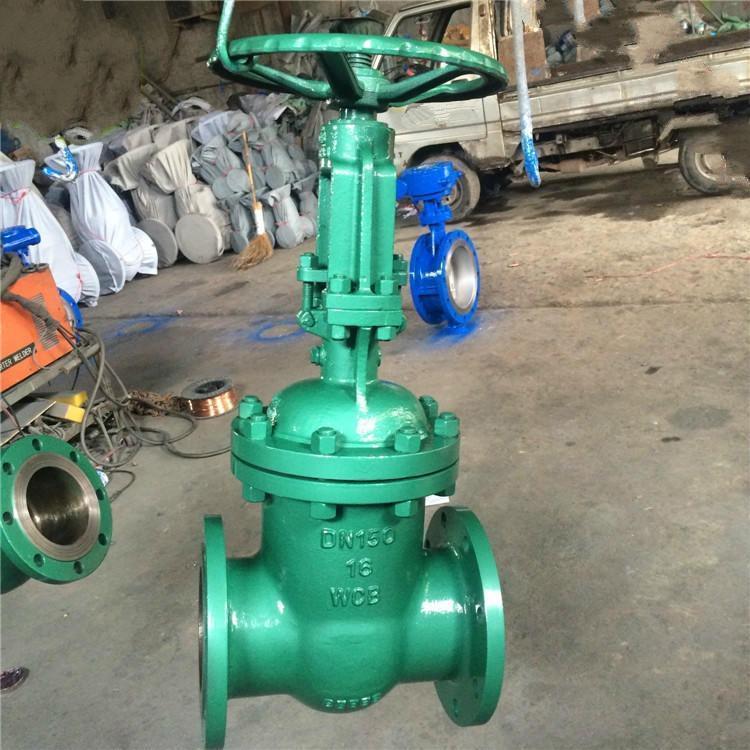

产品名称 | NKZ41H,NKZ44H,NKZ61H,NKZ64H真空隔离闸阀 |
产品型号 | NKZ41H/NKZ44H/NKZ61H/NKZ64H |
公称通径 | DN50-800 |
压力范围 | 1.6MPa-10.0MPa |
阀体材质 | 铸铁、铸钢、不锈钢 |
产品概述：
NKZ41H/NKZ44H/NKZ61H/NKZ64H真空隔离闸阀连接形式分法兰、焊接两种，驱动方式有手动、电动两种。该阀门适用于工作温度≤425℃和≤550℃，工作介质为水、蒸汽或空气的管路上，作为启闭装置；适用于火电厂汽机冷凝和真空负压系统，起真空隔离密封作用。
结构特点：
1、设计了真空密封结构填料室，使系统与大气隔离，具有好的性能。
2、选材考究，符合相关标准。
3、密封副配对合理，提高了密封性能，使用长。
4、启闭件采用平行闸板双向弹性密封，摩擦力小，启闭轻松，维修方便，密封可靠，性能优良。
5、阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。
6、法兰垫片采用复合材料，膨胀系数大、气密性能好、保证系统与大气隔离可靠。
试验压力：
公称压力 | 试验压力/MPa Seal test | ||
壳体强度试验 | 上密封试验 | 密封试验 | |
2.5 | 3.8 | 2.8 | 2.8 |
4.0 | 6.0 | 4.4 | 4.4 |
6.4 | 9.6 | 70 | 7.0 |
10.0 | 150 | 11.0 | 11.0 |
使用范围：
产品类型 | 适用介质 | 适用温度/℃ |
NKZ61H | 水、蒸汽、空气 | ≤425 |
NKZ61H | 水、蒸汽、空气 | ≤550 |
