| 品牌 : | 泰瓯 | 型号 : | Z60Y |
| 连接形式 : | 焊接 | 主体材料 : | 不锈钢 |
| 公称通径 : | 15-300 | 适用介质 : | 水 |
| 密封形式 : | 硬密封型 | 标准 : | 国标 |
| 外形 : | 中型 | 流动方向 : | 单向 |
| 驱动方式 : | 电动 | 零部件及配件 : | 阀体 |
| 用途 : | 截止 | 压力环境 : | 高压 |
| 工作温度 : | 高温 | 类型(通道位置) : | 直通式 |

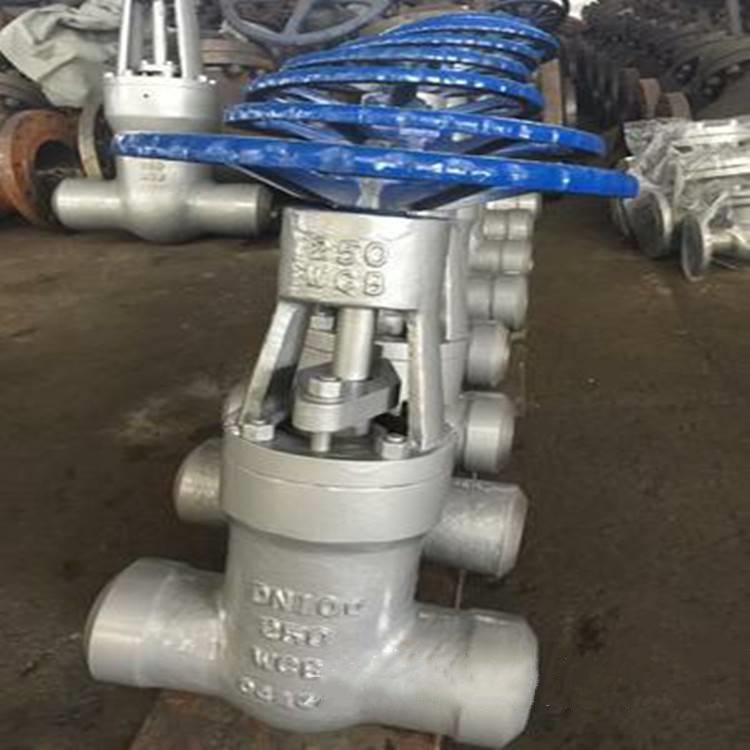

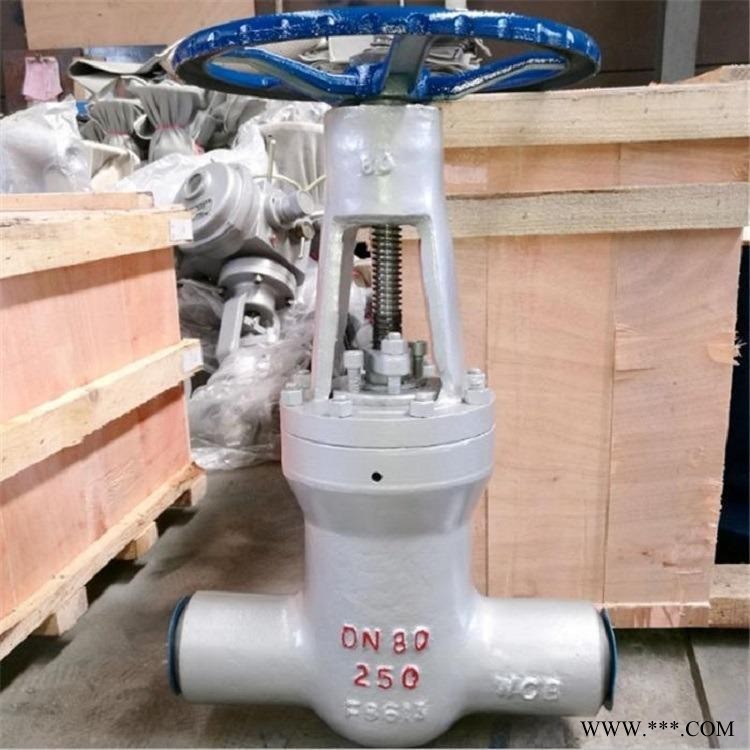

产品名称 | Z60Y,Z61Y,Z62Y高温高压电站闸阀 |
产品型号 | Z60Y/Z960Y/Z62H/Z962Y |
公称通径 | DN15-300 |
压力范围 | 1.6MPa-32.0MPa |
阀体材质 | 铸钢、不锈钢 |
产品概述：
Z60Y、Z61Y、Z62Y高温高压电站闸阀有两种标准形式，一种是遵循ANSIB16.34和JISL1E101标准型,另一种是按JB3595标准型.其遵循的温度-压力等级是一致的，在一些管道中存在着某种互换关系。中部采用无阀盖压力自紧式，在高温高压工况下具有良好的密封性能。自密封圈有两种材料，一种是低碳钢，另一种是柔性石墨316丝（网）。密封面上层焊钻基硬合金，其加工后的纯金属层≥3mm，具有耐磨、耐高温、抗腐蚀、抗擦伤、使用长。支管两端为焊接结构，焊按坡口可按标准或用户要求制作。适用于火电厂、石油化工、冶金等高温高压的水、冶金等高温高压的水、蒸汽、油品、过热蒸汽的管道上。
产品结构特点：
1、中部无阀盖压力自紧式连结
2、闸板为要楔式弹性单闸板或楔式双闸板结构
3、闸板/阀座双面堆焊钻基硬合金
4、抗高温蠕变设计
5、阀杆采用渗氮型沉淀硬化不锈钢

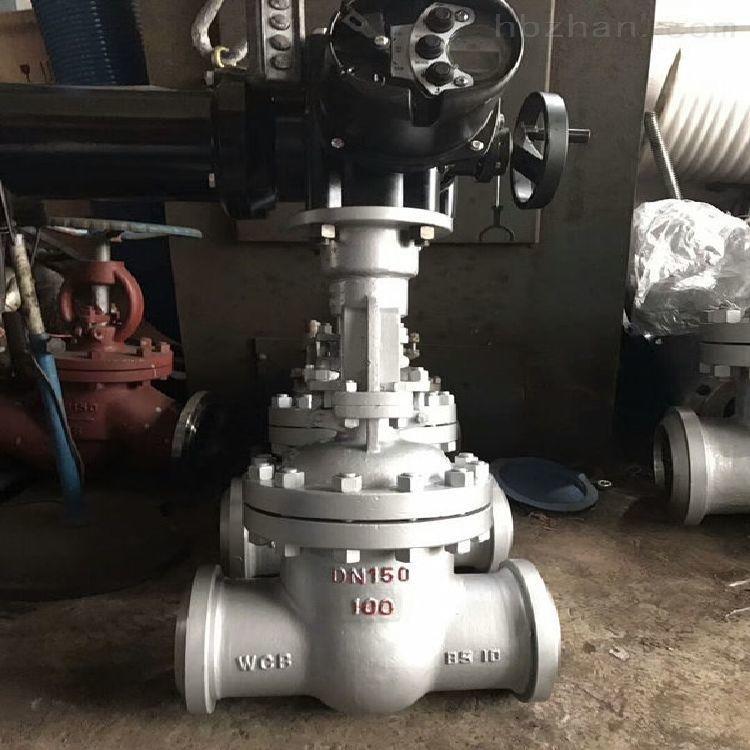

6、有手动、齿轮（伞形齿轮和正齿轮）传动、电动
主要零件的材料说明：
零件名称 | 材料牌号 | |||
阀体 | A216WCB | A217WC1 | A217WC6 | A217WC9 |
闸板 | A216WCB | A217WC1 | A217WC6 | A217WC9 |
阀座 | 25 | 15CrMoA | 12Cr1MoVA | 12Cr1MoVA |
阀杆 | 1Cr17Ni2 | 1Cr17Ni2 | SUH600 | SUH600 |
20Cr1Mo1V1A | 20Cr1MoVA | |||
阀盖 | 25 | 15CrMoA | 12Cr1MoVA | 12Cr1MoVA |
WCB | WC1 | WC6 | WC9 | |
填料 | 增强柔性石墨 | |||
支架 | WCB | WCB | WCB | WCB |
WC1 | WC6 | WC9 | ||
密封环 | S软钢(增强柔性石墨) | S软钢 | F软钢 | |
空杆螺母 | 45(ZCuZn25A16Fe3Mn3) | |||
适用温度 | ≤425℃ | ≤450℃ | ≤540℃ | ≤570℃ |
