| 品牌 : | 泰瓯阀门 | 型号 : | BZ41H |
| 连接形式 : | 法兰 | 主体材料 : | 铸钢 不锈钢 |
| 公称通径 : | DN15-500 | 适用介质 : | 水 蒸汽 油品 |
| 密封形式 : | 硬密封型 | 标准 : | 国标 |
| 外形 : | 中型 | 流动方向 : | 单向 |
| 驱动方式 : | 电动 | 用途 : | 截止 |
| 压力环境 : | 常压 | 工作温度 : | 常温 |
| 类型(通道位置) : | 直通式 |

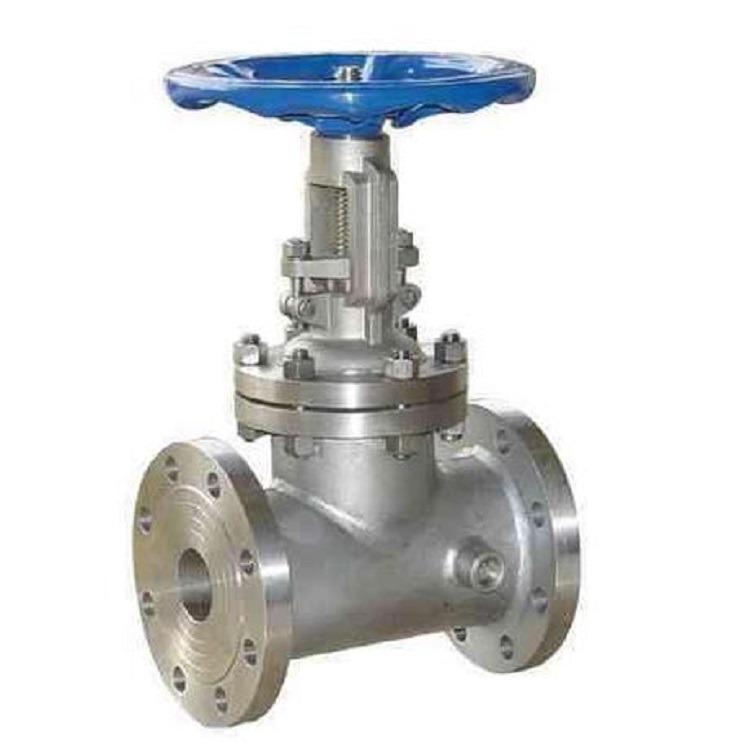

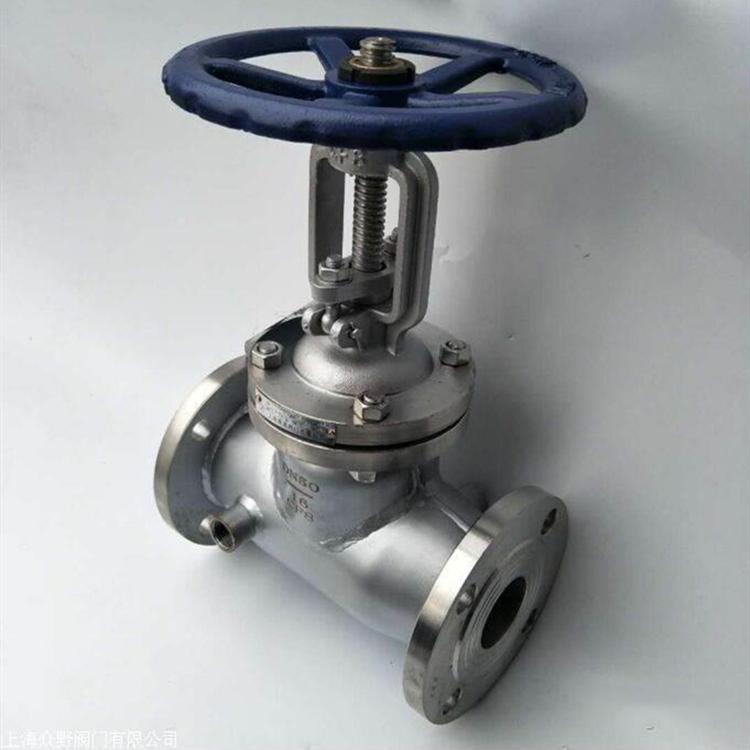

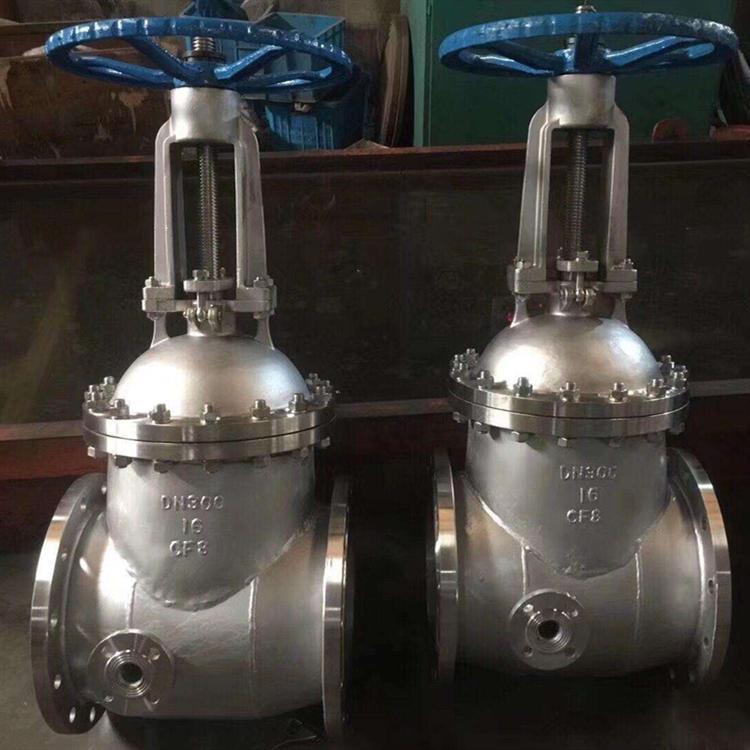

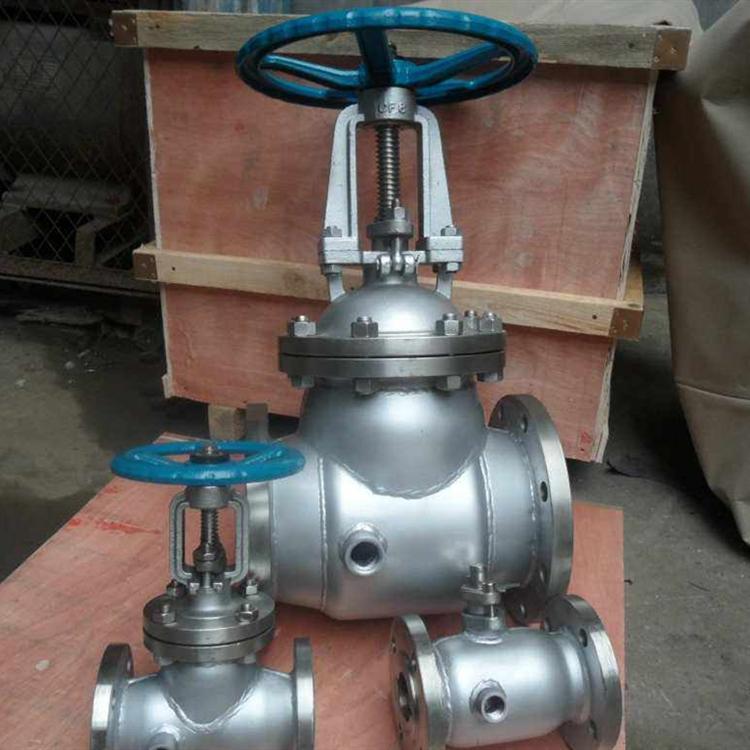

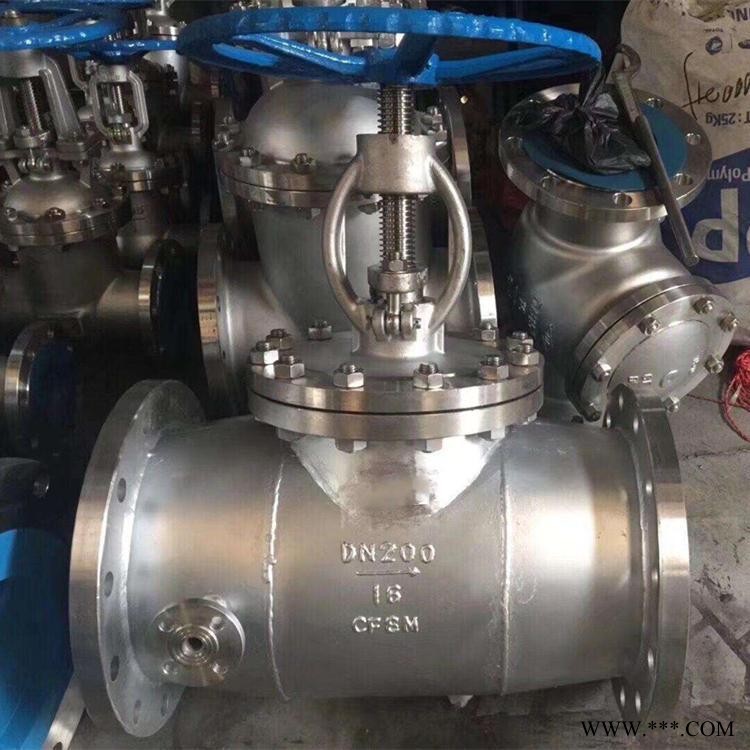

产品名称 | 夹套保温闸阀 |
产品型号 | BZ41H/W |
公称通径 | DN15-500 |
压力范围 | 1.0MPa-1.6MPa |
阀体材质 | 铸铁、铸钢、不锈钢 |
产品概述：
夹套保温闸阀适用于公称压力PN1.0～10.0MPa、Class150～600、JIS10K～20K，工作温度-29～425℃（碳钢）、-40～500℃（不锈钢）的管路上作启闭用，并能保温和防止介质结晶。选用不同的材质，可分别适用于重油、胶类、强氧化性介质及尿素等多种介质。阀体材料A105 、 F5 、 F11 、 F22 、 304 、 304L 、 316 、 316L 、 LF2 等。驱动方式：手动。连接形式：承插焊、内螺纹、对焊、法兰。附加说明：夹套保温闸阀的连接法兰规格一般大于阀门的公称通径。
标准规范：
设计制造 | 结构长度 | 连接法兰 | 压力温度等级 | 试验与检验 |
GB12234 | 厂标 | ANSI B16.5 | ANSI B16.34 | API598 JB/T 9092 |
产品范围：
公称压力 | 公称通径 DN/NPS | |||||
15 | 20 | 25 | 32 | 40 | 50 | |
1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | |
Class800 | · | · | · | · | · | · |
Class150 | · | · | · | · | · | · |
Class300 | · | · | · | · | · | · |
Class600 | · | · | · | · | · | · |
Class900 | · | · | · | · | · | · |
Class1500 | · | · | · | · | · | · |
Class2500 | · | · | · | · | · | · |
用户无说明，一般按下表配制法兰：
阀门公称通径DN (mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
法兰规格(mm) | 15×40 | 20×40 | 25×50 | 32×50 | 40×65 | 50×80 | 65×100 | 80×125 | 100×150 |
阀门公称通径DN(mm) | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
法兰规格(mm) | 125×150 | 150×200 | 200×250 | 250×300 | 300×350 | 350×400 | 400×450 | 450×500 | 500×550 |
专业技术、专业制造、专业服务，浙江泰瓯有限公司致力于满足用户的期望，不断提升服务质量，精益求精，“真诚的服务”是泰瓯永恒的主题。公司严格按照 ISO9001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、销售、服务的健康运行。加强与用户沟通，竭诚为广大客户提供产品，至善至美服务。特此我公司做出如下承诺：
一、产品严格按中国 GB、HG 标准和美国 API 等标准设计、制造、验收。
二、售前服务 / 产品介绍，技术交流，非标产品设计，疑难解答。
三、售中服务1、信守合同，保证及时供货。2、对特殊或复杂的产品，我公司安排技术人员对用户进行产品使用、故障排除、调试及维修进行培训和指导。
四、售后服务1、泰瓯产品质保期为自出厂起 16 个月，实行“三包”服务（包退、包换、包修）。2、产品在使用中我公司将定期组织技术、质检人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。3、对用户投诉质量问题，快速作出反应，售后服务人员在 24-36 小时（省外 48 小时）赶赴现场。4、对售后服务，要求用户填写服务后的质量反馈信息表，并作出鉴定意见，以便进一步提高泰瓯的服务质量。
