| 品牌 : | 泰瓯阀门 | 型号 : | DSZ64H |
| 连接形式 : | 法兰 | 主体材料 : | 不锈钢 铸钢 |
| 公称通径 : | DN50-600 | 适用介质 : | 水 蒸汽 油品 |
| 密封形式 : | 硬密封型 | 标准 : | 国标 |
| 外形 : | 中型 | 流动方向 : | 单向 |
| 驱动方式 : | 电动 | 用途 : | 截止 |
| 压力环境 : | 常压 | 工作温度 : | 常温 |
| 类型(通道位置) : | 直通式 |

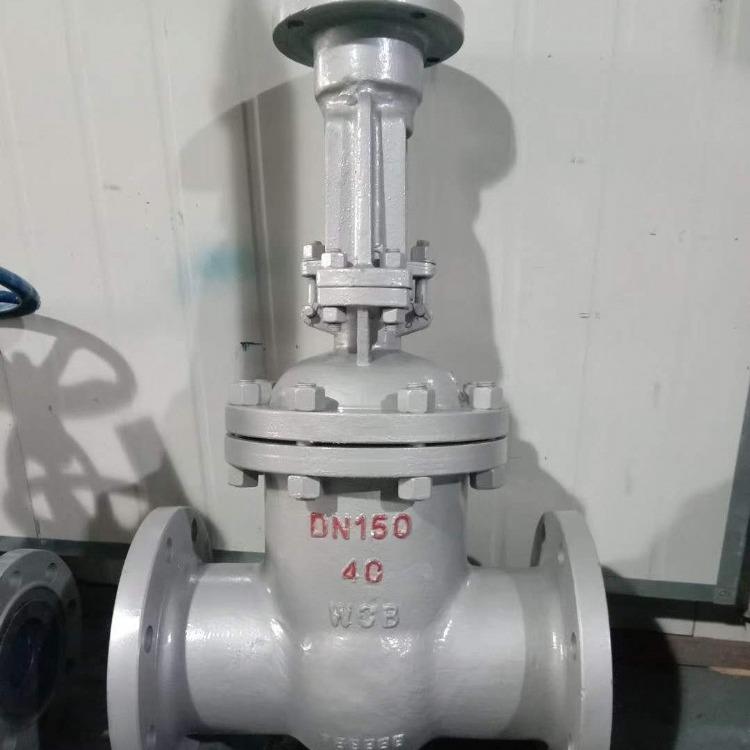

一、产品概述：
水封闸阀适用于石油、化工、火力电站等各种工况的管路上，切断或接通管路介质。通过选用 不同的材质适用介质为：水、油品、蒸汽、弱酸碱溶液。操作方式有：手动、齿轮传动、电动、气动等。该闸阀结构简单，操作方便，性能好，使用寿命长。
◎阀盖填料室具有水密封结构，当接口通入压力0.6～1 MPa的水时，系统与大气隔离，保证系统具有良好的气密封。
◎DS/Z系列采用双闸板双向弹性密封，启闭灵活、迅速、密封可靠。
◎结构简单、紧凑合理、检修方便、使用寿命长。
◎在管路上作启闭装置用，必须处于全开或全闭状态，不得用于调节流量。
◎阀门连接方式有法兰和焊接两种，驱动方式为手动和电动，适用于火电厂汽机真空冷凝系统。
厂家直销 法兰式水封闸阀 电动水封闸阀 价格优惠
三、产品采用标准：
设计标准 | 结构长度 | 压力-温度 | 连接法兰 | 试验和检验 | 产品标识 |
GB/12234 GB/12235 | GB/12221-89 GB/T15188.1-1994 | GB/T9131 | GB/T79 | JB/T9092-1999 GB/13927 | JB/T7928 GB/T12220 |
四、产品性能规范：
公称压力(MPa) | 试验压力(MPa) | 适用温度 | 适用介质 | |
强度试验 | 密封试验 | |||
1.0 | 1.5 | 1.1 | 0.6 | 1.1 |
1.6 | 2.4 | 1.8 | 1.8 | |
2.5 | 3.8 | 2.8 | 2.8 | |
4.0 | 6.0 | 4.4 | 4.4 | |
6.4 | 9.6 | 7.0 | 7.0 | |
10.0 | 15.0 | 11.0 | 11.0 | |
五、适用范围：
壳体材料 | 适用介质 | 适用温度（℃） |
碳素钢(C) | 水、蒸汽、油品 | ≤425 |
铬钼钢( I ) | 水、蒸汽、油品 | ≤550 |
铬镍不锈钢(P) | 酸类 | ≤200 |
铬镍钼不锈钢(R) | 酸类 | ≤200 |
六、主要零部件材料：
零件名称 | 材料 | |||
阀体 | WCB | ZG1Cr5Mo | ZG1Cr5Mo | ZG1Cr18Ni12Mo2Ti |
阀瓣 | WCB | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
阀盖 | WCB/25 | ZG1Cr5Mo | ZG1Cr5Mo | ZG1Cr18Ni12Mo2Ti |
阀杆 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
填料 | 铝青组合材料 | |||
阀杆螺母 | 铝青铜 | |||
手轮 | 可锻铸铁 | |||
七、主要外形尺寸（mm）：
型号 | DN | L | D | D1 | D2 | b | Z-Φd | H | D0 | 电动 H |
DS/Z44H-16C SZ40H-16C SZ940H-16C DS/Z944H-16C | 50 | 250 | 160 | 125 | 100 | 16 | 4-Φ18 | 330 | 300 | 620 |
65 | 270 | 180 | 145 | 120 | 18 | 4-Φ18 | 435 | 300 | 714 | |
80 | 280 | 195 | 160 | 135 | 20 | 8-Φ18 | 491 | 350 | 765 | |
100 | 300 | 215 | 180 | 155 | 20 | 8-Φ18 | 573 | 350 | 840 | |
125 | 325 | 245 | 210 | 185 | 22 | 8-Φ18 | 582 | 400 | 852 | |
150 | 350 | 280 | 240 | 210 | 24 | 8-Φ23 | 605 | 400 | 875 | |
200 | 400 | 335 | 295 | 265 | 26 | 12-Φ23 | 739 | 450 | 1015 | |
250 | 450 | 405 | 355 | 320 | 30 | 12-Φ25 | 862 | 550 | 1125 | |
300 | 500 | 460 | 410 | 375 | 30 | 12-Φ25 | 990 | 650 | 1371 | |
350 | 550 | 520 | 470 | 435 | 34 | 16-Φ25 | 1139 | 750 | 1485 | |
400 | 600 | 580 | 525 | 485 | 36 | 16-Φ30 | 1523 | 850 | 1890 | |
DS/Z44H-25 SZ40H-25 SZ940H-25 DS/Z944H-25 | 50 | 250 | 160 | 125 | 100 | 20 | 4-Φ18 | 330 | 300 | 620 |
65 | 270 | 180 | 145 | 120 | 22 | 8-Φ18 | 435 | 300 | 714 | |
80 | 280 | 195 | 160 | 135 | 22 | 8-Φ18 | 491 | 350 | 765 | |
100 | 300 | 230 | 190 | 160 | 24 | 8-Φ23 | 573 | 350 | 840 | |
125 | 325 | 270 | 220 | 188 | 28 | 8-Φ25 | 582 | 400 | 852 | |
150 | 350 | 300 | 250 | 218 | 30 | 8-Φ25 | 605 | 400 | 875 | |
200 | 400 | 360 | 310 | 278 | 34 | 12-Φ25 | 739 | 450 | 1015 | |
250 | 450 | 425 | 370 | 332 | 36 | 12-Φ30 | 862 | 550 | 1125 | |
300 | 500 | 485 | 430 | 390 | 40 | 16-Φ30 | 990 | 650 | 1371 | |
350 | 550 | 550 | 490 | 448 | 44 | 16-Φ34 | 1139 | 750 | 1485 | |
400 | 600 | 610 | 550 | 505 | 48 | 16-Φ34 | 1523 | 850 | 1890 |
