| 品牌 : | 泰瓯阀门 | 型号 : | Z941W |
| 连接形式 : | 法兰 | 主体材料 : | 不锈钢 |
| 公称通径 : | DN15-DN600 | 适用介质 : | 腐蚀性介质 |
| 密封形式 : | 硬密封型 | 标准 : | 国标 |
| 外形 : | 大型 | 流动方向 : | 单向 |
| 驱动方式 : | 电动 气动 | 用途 : | 截止 |
| 压力环境 : | 常压 | 工作温度 : | 常温 |
| 类型(通道位置) : | 直通式 |

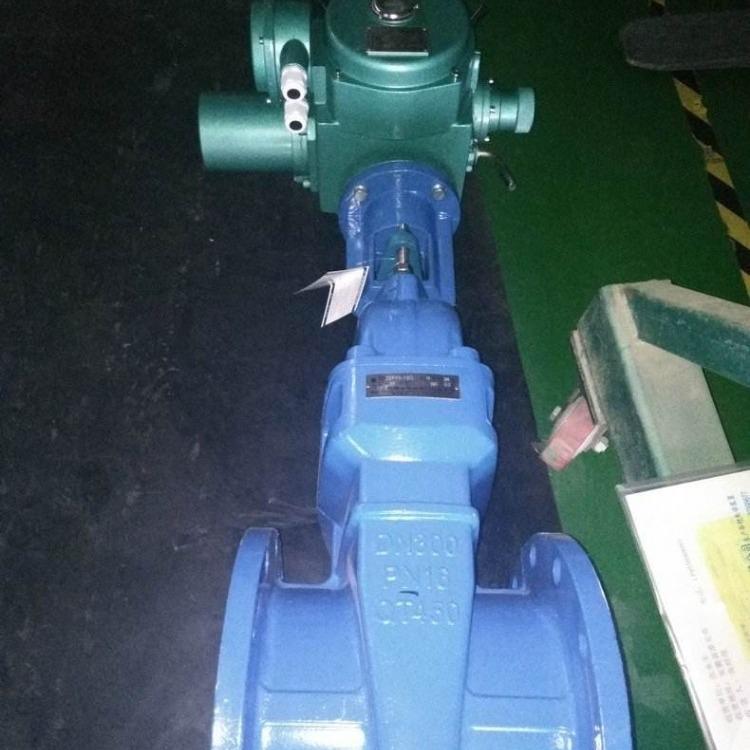

一、产品简介：
Z41F46衬氟闸阀利用两侧面密封呈楔状的闸板来接通或截断管路中介质，楔式闸阀不允许微量开启在管路中作节流装置用，以免因高速流动的介质冲蚀而加快密封面的损坏。FEP（F46）、PCTFE（F3）闸阀适用在-20℃~150℃的各种浓度腐蚀性介质，FEP衬氟阀门还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。
衬氟闸阀采用的密封副为FEP或其它材料组合，磨擦系数小，启闭力矩低；填料采用PTFE标准填料，密封性能好，维修更换方便；带有弹性的闸板，可补偿闸板密封与阀座密封面之间楔角偏差，吻合度好，密封效果理想。

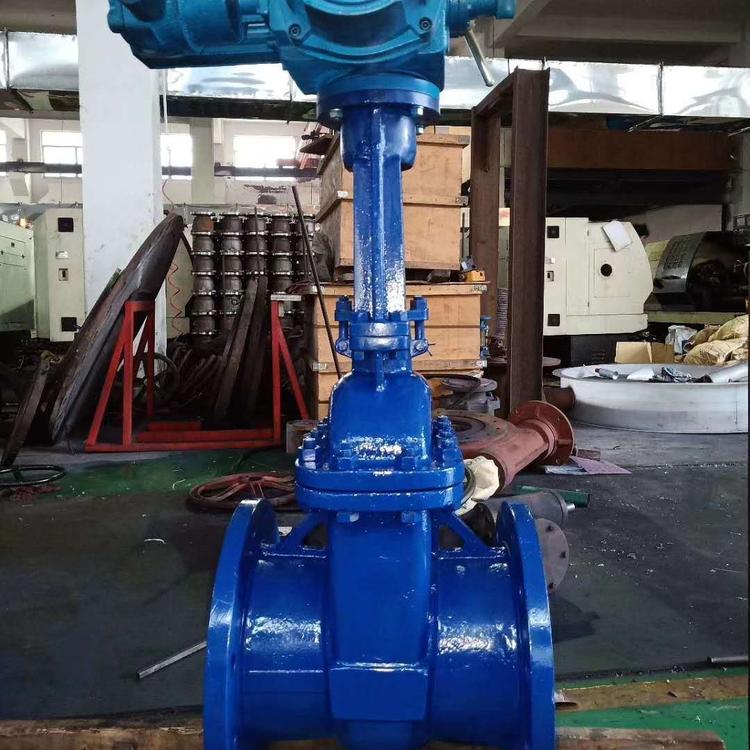

品质供应 法兰衬氟闸阀 不锈钢衬四氟闸阀型号
二、结构特点：
1、阀体、阀盖的内腔和闸板、阀杆外表面等直接与介质接触的部件，全部名衬FEP（F46）等氟塑料；
2、密封副为FPF（F46）/ FEP（F46）或其它材料组合，摩擦系数小，启闭力矩低；
3、填料采用PTFE（F4）标准填料，密封性能好，维护更换方便；
4、带有弹性的闸板，可补偿闸板密封面与阀座密封面之间楔角偏差，吻合度好，密封效果理想；
5、介质可从两侧任意方向通过闸阀，适用于介质方向可能改变的管路上作用启闭装置。

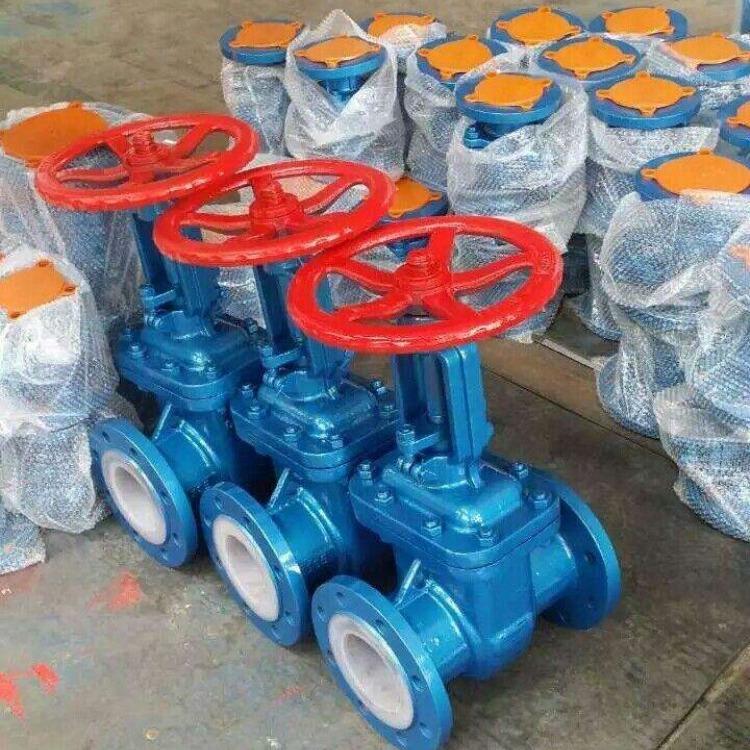

品质供应 法兰衬氟闸阀 不锈钢衬四氟闸阀型号
三、衬氟闸阀 基本型号
| 手动 | Z41F3 | Z40F3 | 蜗轮 | Z441F3 | Z440F3 |
|---|---|---|---|---|---|
| Z41F46 | Z40F46 | Z541F46 | Z540F46 | ||
| 气动 | Z641F3 | Z640F3 | 电动 | Z941F3 | Z940F3 |
| Z641F46 | Z640F46 | Z941F46 | Z940F46 |
四、衬氟闸阀 技术规范
| 设计标准 | GB12234 |
|---|---|
| 结构长度 | GB12221 |
| 法兰标准 | JB/T79-94 |
| GB9113.1-26 | |
| 检验试验 | GB/T13927 |
| 驱动方式 | 手动、电动、气动 |

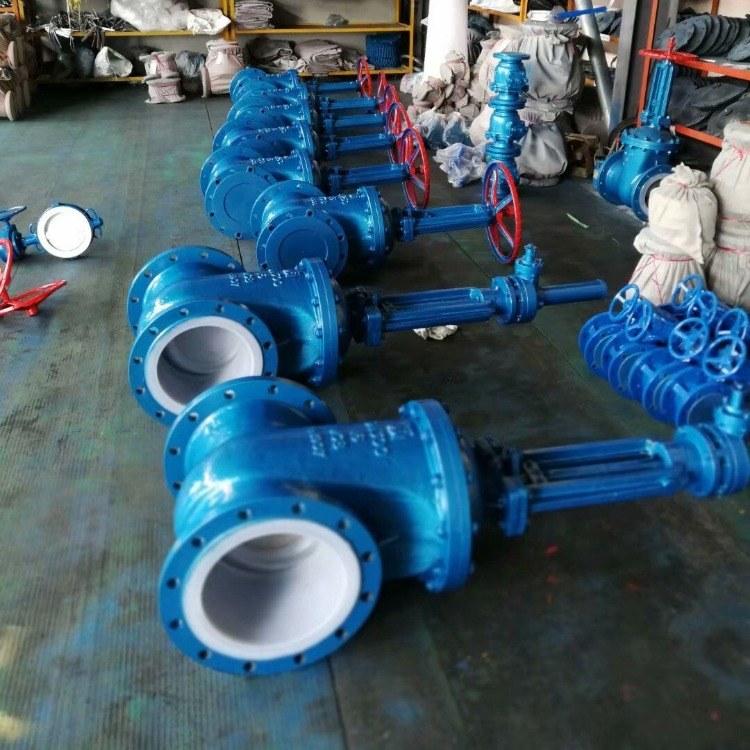

品质供应 法兰衬氟闸阀 不锈钢衬四氟闸阀型号
五、衬氟闸阀主要零部件材料表
| 序号 | 零件名称 | 灰铸铁 | 铸钢 | 不锈耐酸铸钢 | 超低碳不锈耐酸铸阀 | ||
|---|---|---|---|---|---|---|---|
| Z | C | P | R | PL | RL | ||
| 1 | 阀体/端盖/闸板 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
| 2 | 阀杆 | 1Cr13 | 2Cr13 | 1Cr18Ni9 | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 |
| 3 | 衬里/阀座 | PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性4) | |||||
| 4 | 填料/压盖 | WCB | CF8 | CF8M | CF3 | CF3M | |
| 5 | 填料 | PTFE(F4) | PTFE(F4) | PTFE(F4) | |||
| 6 | 活节螺栓 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | |||
| 7 | 阀杆螺母 | ZCuAI10Fe3 | ZCuAI10Fe3 | ZCuAI10Fe3 | |||
| 8 | 紧固螺母 | 45 | 1Cr17Ni2 | 1Cr18Ni9Ti | |||
| 9 | 螺母 | 0Cr18Ni9 | 0Cr18Ni9 | ||||
| 10 | 手轮 | WCB | WCB | WCB | |||
六、衬氟闸阀 外型和连接尺寸
| 公称通径 | 标准值 | 参考值 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DN(mm) | NPS(inch) | L | D | D1 | D2 | f | b | Z-Фd | W | D0 | H | WT(Kg) |
| PN0.6MPa | ||||||||||||
| 15 | 1/2 | 130 | 80 | 55 | 40 | 2 | 12 | 4-Ф12 | 100 | 100 | 120 | 5 |
| 20 | 3/4 | 150 | 90 | 65 | 50 | 2 | 14 | 4-Ф12 | 100 | 120 | 140 | 6 |
| 25 | 1 | 160 | 100 | 75 | 60 | 2 | 14 | 4-Ф12 | 120 | 130 | 150 | 7 |
| 32 | 11/4 | 180 | 120 | 90 | 70 | 2 | 16 | 4-Ф14 | 120 | 156 | 185 | 10 |
| 40 | 11/2 | 240 | 130 | 100 | 80 | 3 | 16 | 4-Ф14 | 160 | 165 | 205 | 18 |
| 50 | 2 | 250 | 140 | 110 | 90 | 3 | 16 | 4-Ф14 | 160 | 350 | 400 | 25 |
| 65 | 21/2 | 270 | 160 | 130 | 110 | 3 | 16 | 4-Ф14 | 180 | 370 | 435 | 30 |
| 80 | 3 | 280 | 185 | 150 | 125 | 3 | 18 | 4-Ф18 | 180 | 430 | 510 | 43 |
| 100 | 4 | 300 | 205 | 170 | 145 | 3 | 18 | 4-Ф18 | 220 | 495 | 595 | 58 |
| 125 | 5 | 325 | 235 | 200 | 175 | 3 | 20 | 8-Ф18 | 220 | 610 | 735 | 100 |
| 150 | 6 | 350 | 260 | 225 | 200 | 3 | 20 | 8-Ф18 | 240 | 670 | 820 | 115 |
| 200 | 8 | 400 | 315 | 280 | 255 | 3 | 22 | 8-Ф18 | 240 | 815 | 1015 | 145 |
| 250 | 10 | 450 | 370 | 335 | 310 | 3 | 24 | 12-Ф18 | 240 | 965 | 1215 | 230 |
| 300 | 12 | 500 | 435 | 395 | 362 | 4 | 24 | 12-Ф23 | 280 | 1140 | 1440 | 335 |
| 350 | 14 | 550 | 485 | 445 | 412 | 4 | 26 | 12-Ф23 | 280 | 1275 | 1625 | 540 |
| 400 | 16 | 600 | 535 | 495 | 462 | 4 | 28 | 16-Ф23 | 320 | 1445 | 1845 | 670 |
| 450 | 18 | 650 | 590 | 550 | 518 | 4 | 28 | 16-Ф23 | 320 | 1530 | 1980 | 780 |
| 500 | 20 | 700 | 640 | 600 | 568 | 4 | 30 | 16-Ф23 | 360 | 1725 | 2225 | 850 |
售后服务：
专业技术、专业制造、专业服务，浙江泰瓯有限公司致力于满足用户的期望，不断提升服务质量，精益求精，“真诚的服务”是泰瓯永恒的主题。公司严格按照 ISO9001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、销售、服务的健康运行。加强与用户沟通，竭诚为广大客户提供优质产品，至善至美服务。特此我公司做出如下承诺：
一、产品严格按中国 GB、HG 标准和美国 API 等标准设计、制造、验收。
二、售前服务 / 产品介绍，技术交流，非标产品设计，疑难解答。
三、售中服务1、信守合同，保证及时供货。2、对特殊或复杂的产品，我公司安排技术人员对用户进行产品使用、故障排除、调试及维修进行培训和指导。
四、售后服务1、泰瓯产品质保期为自出厂起 16 个月，实行“三包”服务（包退、包换、包修）。2、产品在使用中我公司将定期组织技术、质检人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。3、对用户投诉质量问题，快速作出反应，售后服务人员在 24-36 小时（省外 48 小时）赶赴现场。4、对售后服务，要求用户填写服务后的质量反馈信息表，并作出鉴定意见，以便进一步提高泰瓯的服务质量。
