| 品牌 : | 泰瓯 | 型号 : | Z60Y |
| 连接形式 : | 焊接 | 主体材料 : | 铸钢 不锈钢 锻钢 |
| 公称通径 : | 15-300 | 适用介质 : | 水 |
| 密封形式 : | 硬密封型 | 标准 : | 国标 |
| 外形 : | 中型 | 流动方向 : | 单向 |
| 驱动方式 : | 手动 | 零部件及配件 : | 阀体 |
| 用途 : | 截止 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 类型(通道位置) : | 直通式 |

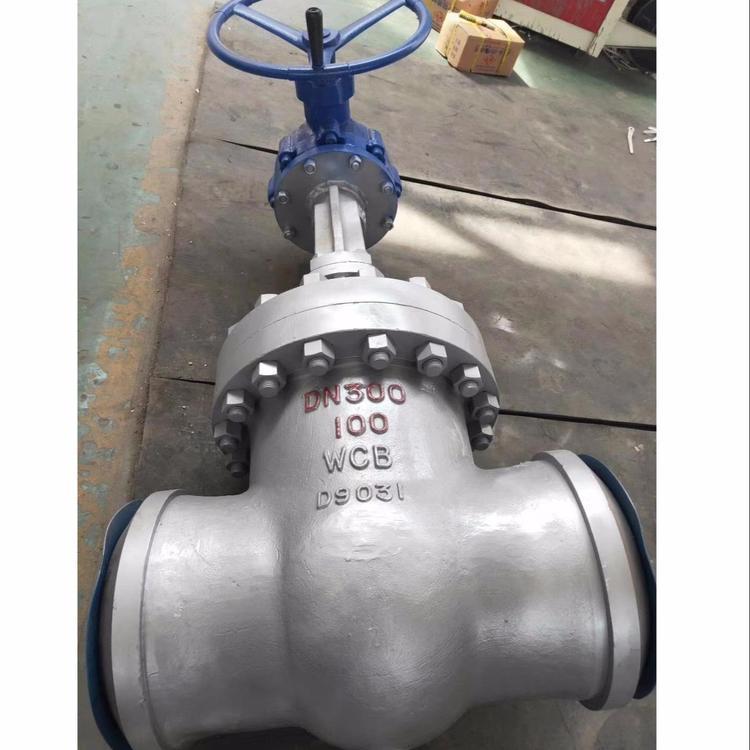

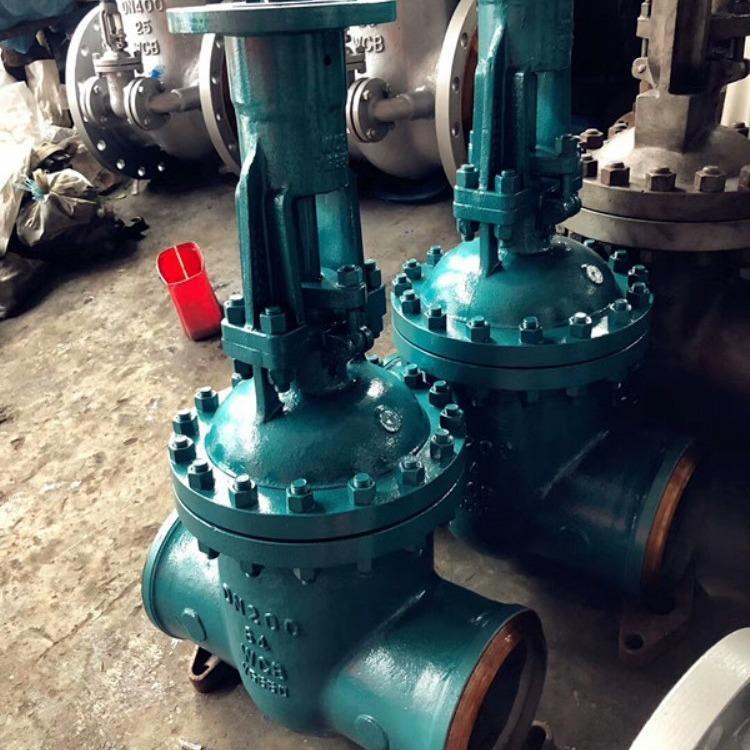

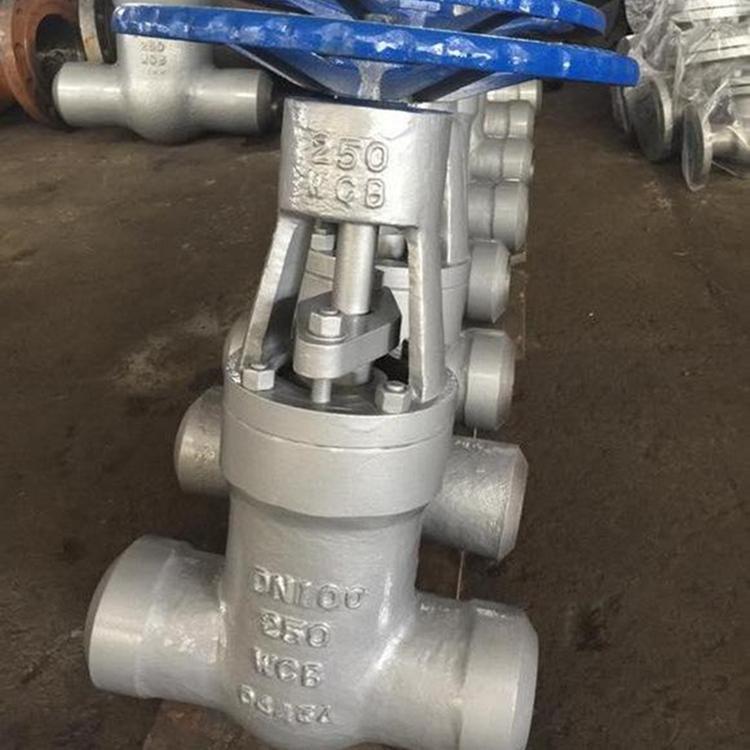

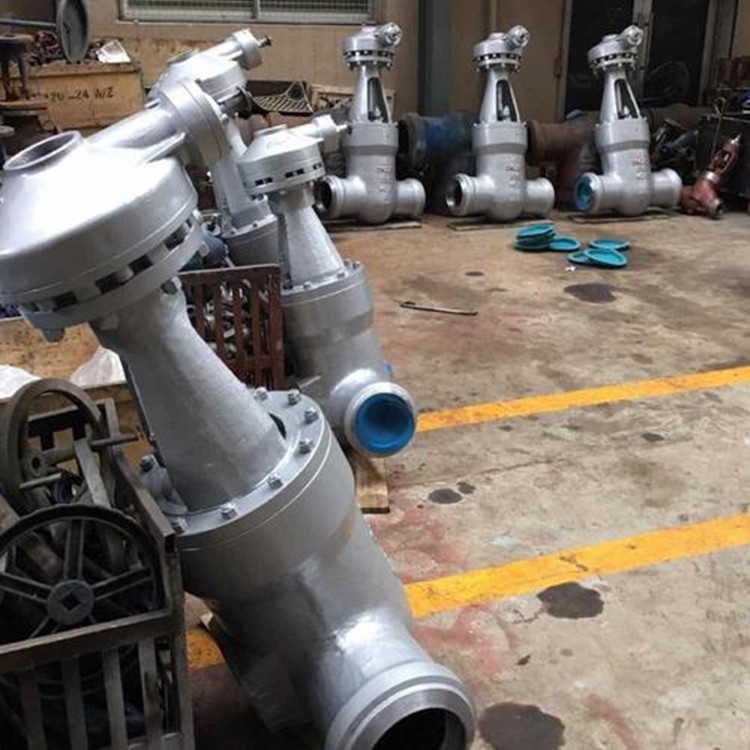

产品名称 | 高压对焊闸阀 |
产品型号 | Z60Y/Z61Y/Z62Y |
公称通径 | DN15-300 |
压力范围 | 1.6-32MPa |
阀体材质 | 铸钢、锻钢、不锈钢 |
产品概述：
Z60Y/Z61Y/Z62Y高压对焊闸阀可替代Z41H系列闸阀。具有启闭迅捷、密封可靠、重量轻、铸件工艺性好以及安装不需法兰、管件、垫片，并减少两个泄漏点等优点，可符合用户的节能降耗、降本增盈等要求。
要性能规范：
压力 /MPa | 试验压力 /MPa | 代号 | 壳体材料 | |||||||
强度 | 密封 | C | P | R | V(I) | |||||
1.6 | 2.4 | 1.76 | 材料 | 25或WCB | CF8 | CF3 | CF8M | CF3M 316L | WC6 | WC9 |
2.5 | 3.8 | 2.75 | ||||||||
工作温度 | 425℃ | 200℃ | 200℃ | 552℃ | 593℃ | |||||
4.O | 6. | 4.4 | ||||||||
6.4 | 9.6 | 7.4 | 适用介质 | 水、汽、 | 销酸等腐蚀性介质 | 强氧化性介质 | 酉昔酸等 | 尿素等 | 水汽、油品等 | |
10 | 15 | 11 | ||||||||
主要尺寸：
公称通径 DN(mm) | PN16,25 | PN40 | PN64,100 | |||||||||
D | L | H | Do | D | L | H | Do | D | L | H | Do | |
50 | 76 | 250 | 355 | 240 | 79 | 250 | 370 | 280 | 79 | 250 | 371 | 280 |
65 | 89 | 265 | 378 | 240 | 90 | 280 | 398 | 280 | 90 | 280 | 293 | 280 |
80 | 110 | 280 | 430 | 280 | 110 | 310 | 456 | 320 | 110 | 310 | 456 | 320 |
100 | 129 | 300 | 500 | 320 | 135 | 350 | 552 | 360 | 138 | 350 | 552 | 360 |
125 | 153 | 325 | 580 | 360 | 164 | 400 | 628 | 400 | 168 | 400 | 628 | 400 |
150 | 189 | 350 | 650 | 360 | 190 | 450 | 709 | 400 | 195 | 450 | 709 | 400 |
200 | 245 | 400 | 736 | 400 | 248 | 550 | 838 | 400 | 260 | 550 | 858 | 450 |
250 | 285 | 450 | 818 | 400 | 290 | 650 | 957 | 450 | 313 | 650 | 1015 | 560 |
300 | 350 | 500 | 1080 | 450 | 350 | 750 | 1118 | 500 | 364 | 750 | 1330 | 600 |
350 | 410 | 550 | 1197 | 500 | 410 | 850 | 1567 | 500 | 422 | 850 | 1589 | 600 |
400 | 460 | 600 | 1332 | 600 | 460 | 950 | 1778 | 500 | 474 | 950 | 1778 | 600 |
500 | 570 | 700 | 1500 | 570 | 1150 | 2050 | 500 | 576 | 1150 | 2050 | 600 | |
声明：本文中所有文字、数据、图片考虑到生产工况条件不同，难免会产生偏差、不恰当或是有不充分的描述，故均适用于参考，如果您对本文中所提供的高压对焊闸阀产品内容有任何疑问，请您联系我们，我们将竭诚为您服务！ |
