| 品牌 : | 泰瓯 | 型号 : | DSZ41H |
| 连接形式 : | 法兰 | 主体材料 : | 铸铁 铸钢 不锈钢 |
| 公称通径 : | 50-600 | 适用介质 : | 水 |
| 密封形式 : | 硬密封型 | 标准 : | 国标 |
| 外形 : | 中型 | 流动方向 : | 单向 |
| 驱动方式 : | 手动 | 零部件及配件 : | 阀体 |
| 用途 : | 截止 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 类型(通道位置) : | 直通式 |

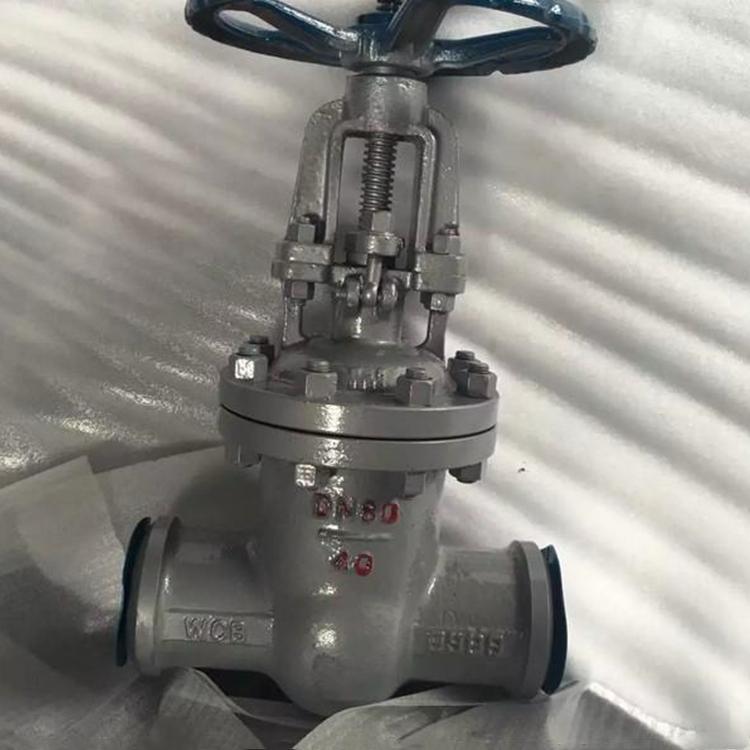

产品名称 | DS.Z64H水封闸阀 |
产品型号 | DS/Z64H |
公称通径 | DN50-600 |
压力范围 | 1.6MPa-10.0MPa |
阀体材质 | 铸铁、铸钢、不锈钢 |
产品概述：
DS/Z64H水封闸阀适用于公称压力100MPa，工作温度425℃，工作介质为水、蒸汽、油品和非腐蚀气体的管路上作启闭装置用，适用于火电厂汽机真空冷凝系统。
产品特点：
1、S/Z型系列采用双闸板双向弹性密封、启闭灵活、迅速、密封可靠
2、产品结构简单、紧凑合理、检修方便、使用长
3、在管路上作启闭装置用，需处于全开或全闭状态，不得用于调节流量
4、阀门连接方式有法兰和焊接两种，驱动方式为手动和电动。
主要性能规范：
试验压力 | 公称压力PN/MPa | |||||
1.0 | 1.6 | 2.5 | 4.O | 6.4 | 1O.0 | |
壳体强度试验 | 1.5 | 2.4 | 3.8 | 6.O | 9.6 | 15.0 |
密封试验 | 1.1 | 1.8 | 2.8 | 4.4 | 7.0 | 11.O |
上密封试验 | 1.1 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 |
气密封试验 | 0.5～O.7 | |||||
使用范围：
产品类别 | 适用温度/℃ | 适用介质 |
碳钢型(C) | ≤425 | 水、蒸汽、油品、非腐蚀性气体 |
合金钢(I) | ≤540 |
