| 品牌 : | 泰瓯阀门 | 型号 : | BZ41H |
| 连接形式 : | 法兰 | 主体材料 : | 锻钢 |
| 公称通径 : | DN15-50 | 适用介质 : | 水 |
| 密封形式 : | 硬密封型 | 标准 : | 国标 |
| 外形 : | 中型 | 流动方向 : | 单向 |
| 驱动方式 : | 手动 | 用途 : | 截止 |
| 压力环境 : | 常压 | 工作温度 : | 常温 |
| 类型(通道位置) : | 直通式 |

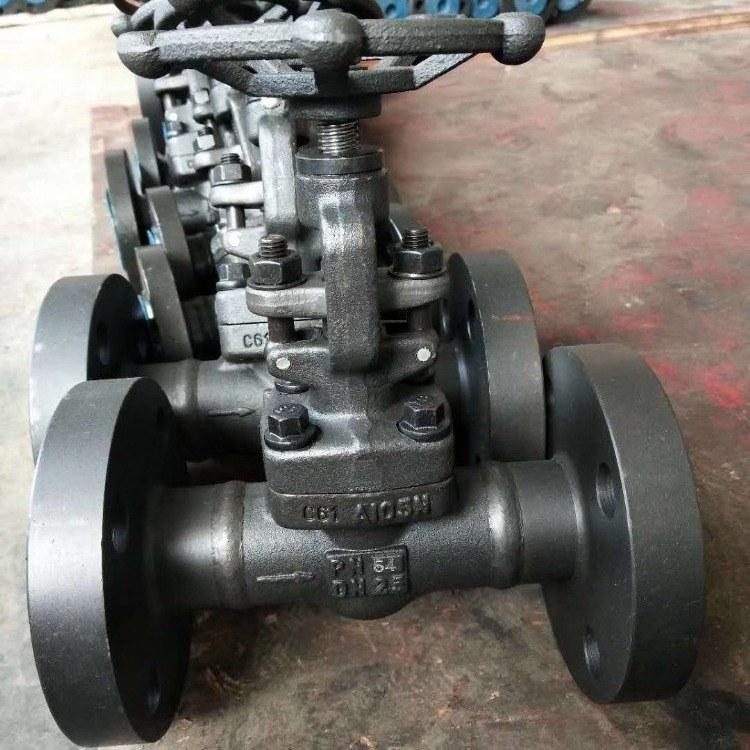

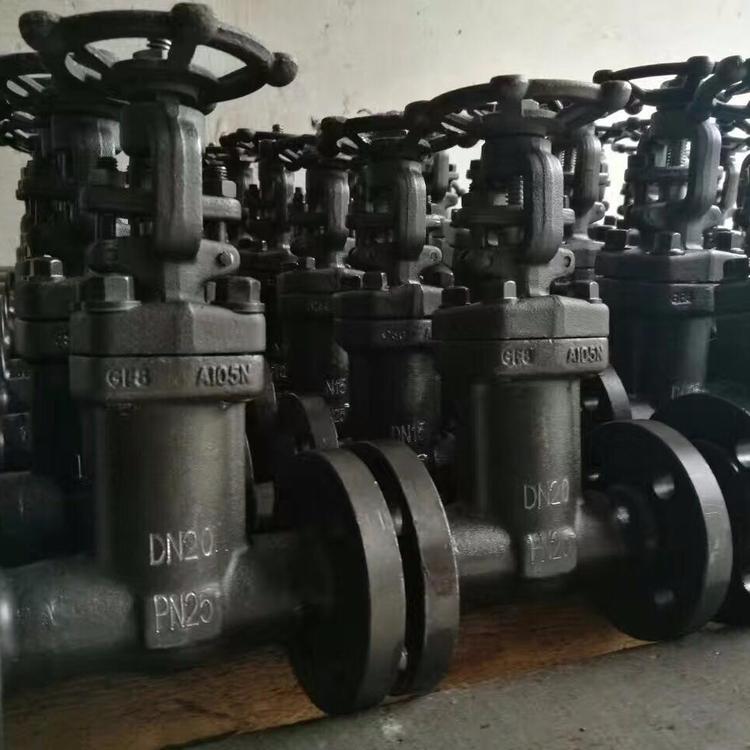

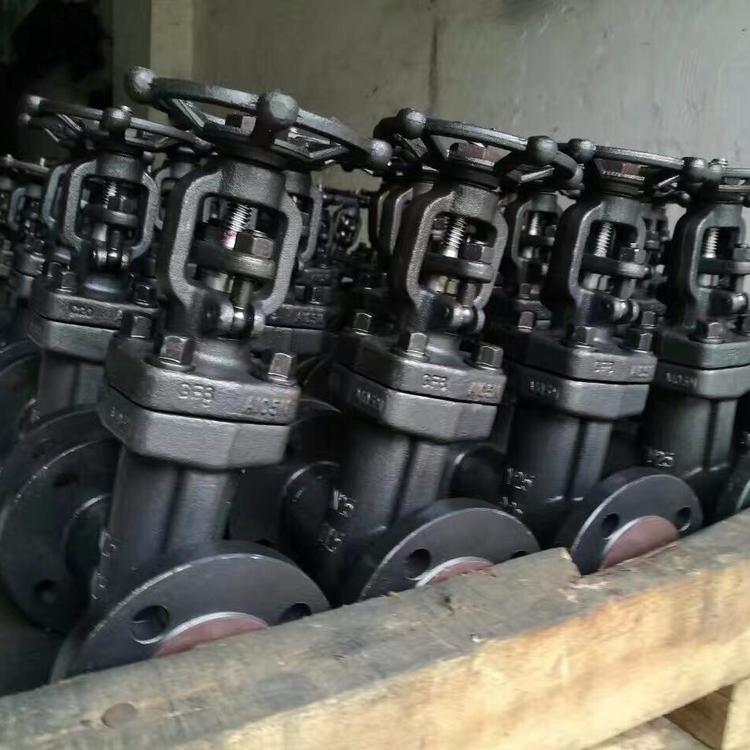

产品名称 | BZ41H、BZ41Y锻钢保温闸阀 |
产品型号 | BZ41H、BZ41Y |
公称通径 | DN15-50 |
压力范围 | 150Lb-1500LB |
阀体材质 | A105、F11、F22、304、316、304L、316L |
产品概述：
BZ41H、BZ41Y锻钢保温闸阀主要用于石油、化工、冶金等系统中，该阀门的夹套焊装于阀门的两法兰之间，阀门的侧面、底部设置有夹套的连接口，夹套中可自由地流过蒸汽或其它热的保温介质，粘稠介质可顺畅地流过阀门。
标准材质明细表：
序号 | 零件名称 | CS to ASTM | AS to ASTM | AS to ASTM | |
Type A105 | Type F22 | Type F304(L) | Type F316(L) | ||
1 | 阀体 | A105 | A182F22 | A182F304(L) | A182F316(L) |
2 | 阀座 | A276 420 | A276 304 | A276 304(L) | A276F316(L) |
3 | 闸板 | A276 410&403 | A182 F304 | A182 F304(L) | A182 F316(L) |
4 | 阀杆 | A182 F6 | A182 F304 | A182 F304(L) | A182 F316(L) |
5 | 垫片 | 316夹柔性石墨+graphite | 316夹PTFESS+PTFE | ||
6 | 阀盖 | A105 | A182F22 | A182F304(L) | A182 F316(L) |
7 | 阀盖螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
8 | 圆柱销 | A276 420 | A276 304 | ||
9 | 填料压套 | A276 410 | A182 F304(L) | A182 F316(L) | |
10 | 活节螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
11 | 填料压板 | A105 | A182 F11 | A182 F304(L) | A182 F316(L) |
12 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
13 | 阀杆螺母 | A276 410 | |||
14 | 销紧螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
15 | 铭牌 | SS | |||
16 | 手轮 | A197 | |||
17 | 润滑垫片 | A472 431 | |||
18 | 填料 | 柔性石墨 | PTFE | ||
19 | 适用介质 | 水、蒸气、油品等 | 水、蒸气、油品等 | 酸等 | |
20 | 适用温度 | -29℃-425℃ | -29℃-550℃ | -29℃-180℃ | |
尺寸和重量：
NPS | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | |
L(RF) | 150 | 108 | 117 | 117 | 140 | 165 | 203 |
300 | 140 | 152 | 152 | 178 | 190 | 216 | |
600 | 165 | 190 | 190 | 229 | 241 | 292 | |
H(OPEN) | 150,300 | 158 | 169 | 169 | 236 | 246 | 283 |
600 | 169 | 197 | 197 | 246 | 283 | 320 | |
W | 100 | 100 | 100 | 160 | 160 | 180 | |
2-G | 3/8 | 3/8 | 3/8 | 1/2 | 1/2 | 1/2 | |
