| 品牌 : | 泰瓯 | 型号 : | Z41H |
| 连接形式 : | 法兰 | 主体材料 : | 铸钢 不锈钢 |
| 公称通径 : | 15-600 | 适用介质 : | 水 |
| 密封形式 : | 软密封型 | 标准 : | 国标 |
| 外形 : | 中型 | 流动方向 : | 单向 |
| 驱动方式 : | 手动 | 零部件及配件 : | 阀体 |
| 用途 : | 截止 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 类型(通道位置) : | 直通式 |

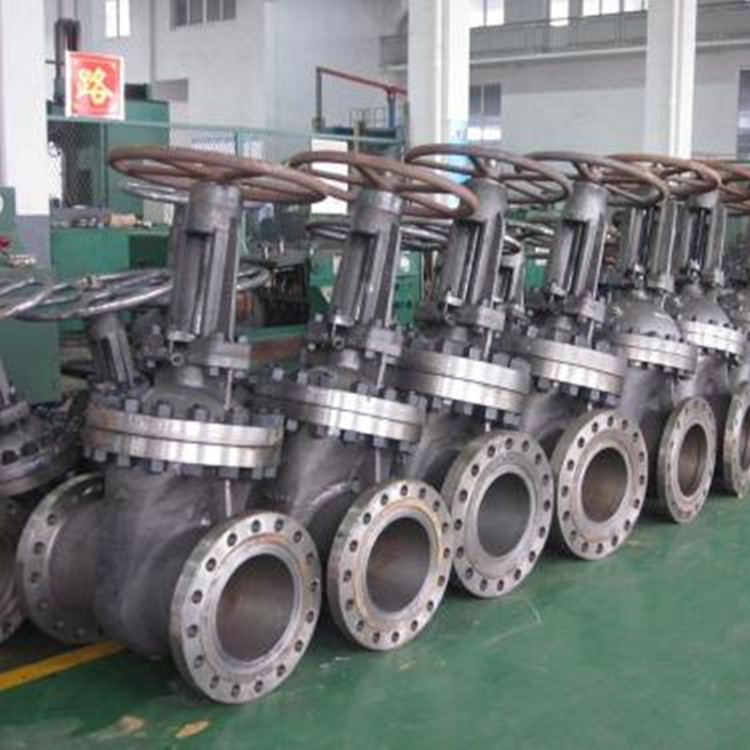

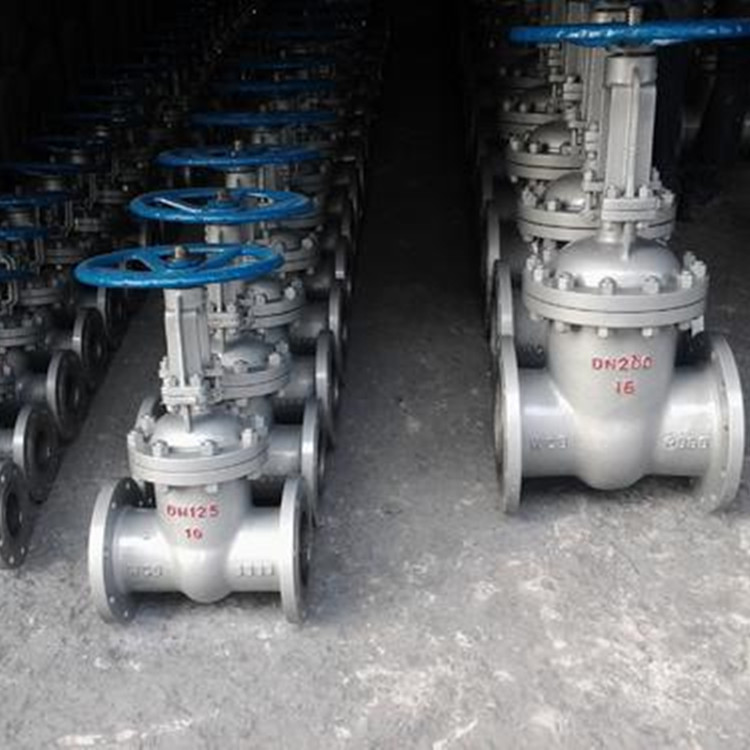

产品名称 | 高压法兰连接钢制闸阀 |
产品型号 | Z41H/W |
公称通径 | DN15-600 |
压力范围 | 1.6MPa-16.0MPa |
阀体材质 | 铸铁、铸钢、不锈钢 |
产品概述：
高压法兰连接钢制闸阀适用于石油化工，火力发电厂等油品、水蒸气管路上作接通或截断管路中介质的启闭装置。
产品特点：
1、结构紧凑、设计合理、阀门刚性好、通道流畅，流量系数小
2、密封面采用不锈钢和硬合金
3、采用柔性石墨填料、密封好，操作轻便灵活
4、驱动方式为手动、气动、电动、齿轮传动
5、结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式
执行标准：
设计规范：GB/T 12234
结构长度：GB/T 12221
连接法兰：JB/T 79
试验与检验：JB/T 9092
压力-温度：GB/T 9131
产品标识：GB/T 12220
性能规范：
型号 | 公称压力 | 实验压力 | 工作温度(℃) | 适用介质 | ||
强度水（MPa） | 密封（水）空气（MPa） | 低压密封空气（MPa） | ||||
Z41H-16C | 1.6 | 2.4 | 1.8 | 0.6 | ≤425 | 酸类 |
Z41W-25P(R) | 2.5 | 3.8 | 2.8 | 0.6 | ≤200 | 酸类 |
Z41W-40P(R) | 4.0 | 6.0 | 4.4 | 0.6 | ≤200 | 酸类 |
Z41W-64P(R) | 6.4 | 9.6 | 7.0 | 0.6 | ≤200 | 酸类 |
主要零件材质：
阀体/阀盖 | ZGICr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12M02Ti | ZG00Cr17Ni14M02 | WCB |
零件名称 | ZGICr18Ni9Tit系列 | ZG00Cr18Ni10系列 | ZG1Cr18Ni12M02Ti系列 | ZG00Cr17Ni14M02系列 | WCB系列 |
闸板 | ZGICr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12M02Ti | ZG00Cr17Ni14M02 | 1Cr13 |
阀杆 | 1Cr18Ni9Ti | 00Cr18Ni10 | 1Cr18Ni12M02Ti | 00Cr17Ni14M02 | 1Cr13 |
填料 | PTFE编织 | PTFE编织 | PTFE编织 | PTFE编织 | 石墨 |
垫片 | 304L＋PTFE | 304L＋PTFE | 316＋PTFE | 316L＋PTFE | 石墨 |
压盖 | ZGICr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12M02Ti | ZG00Cr17Ni14M02系列 | WCB |
填料压环 | 1Cr18Ni9Ti | 00Cr18Ni10 | 1Cr18Ni12M02Ti | 00Cr17Ni14M02 | 1Cr13 |
螺栓 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 35CrMoA |
螺母 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 45 |
