| 品牌 : | 泰瓯阀门 | 型号 : | PZ673H |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 类型(通道位置) : | 直通式 | 驱动方式 : | 电询 |
| 用途 : | 截止 |

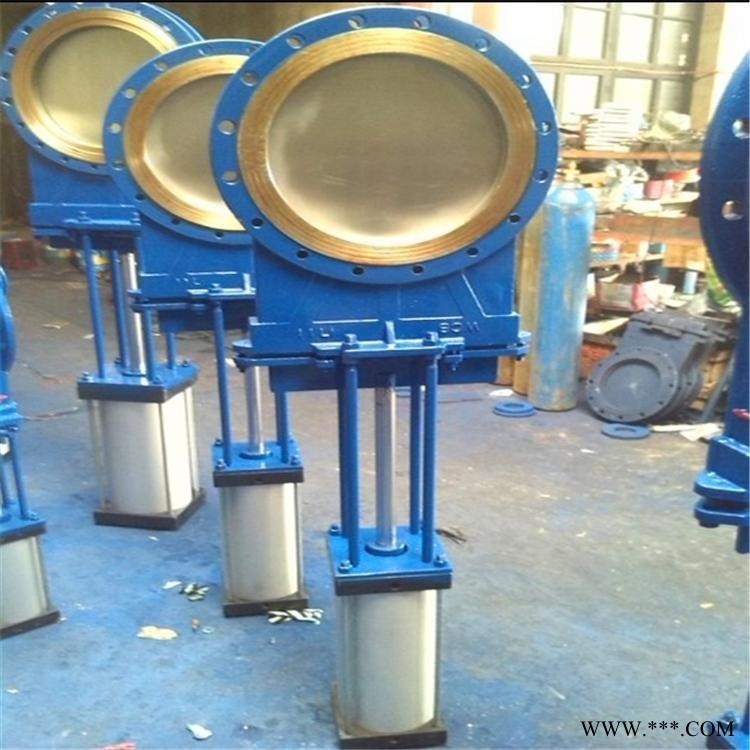

PZ673H/Y/F/X气动刀型闸阀
产品简介：
气动刀闸阀PZ673H气动刀型闸阀PZ673F/X/Y气动刀形闸阀/气动插板阀/气动闸板阀/气动刀型闸板阀/气动刀型插板阀/PZ673W气动不锈钢刀型闸阀是在手动刀闸阀基础上加个气动执行器，从而实现阀门的开和关。其可分为上下两部分，上半部分为气动执行器，下半部分为阀门。采用刀型闸板，具有良好的剪切作用，zui适宜于浆料、粉粒料、纤维等难以控制的流体，广泛应用于造纸、石化、矿山、排水、食品等行业。
厂家直销正品气动刀型闸阀 供应PZ673H气动刀闸阀
详细介绍
PZ673H/Y/F/X气动刀型闸阀
产品详情：
气动刀闸阀PZ673H气动刀型闸阀PZ673F/X/Y气动刀形闸阀/气动插板阀/气动闸板阀/气动刀型闸板阀/气动刀型插板阀/PZ673W气动不锈钢刀型闸阀是在手动刀闸阀基础上加个气动执行器，从而实现阀门的开和关。其可分为上下两部分，上半部分为气动执行器，下半部分为阀门。采用刀型闸板，具有良好的剪切作用，zui适宜于浆料、粉粒料、纤维等难以控制的流体，广泛应用于造纸、石化、矿山、排水、食品等行业。刀型闸阀其闸板具有剪切功能，可刮除密封面上的粘着物，自动清除杂物，不锈钢闸板可防止腐蚀引起的密封泄漏。气动刀型闸阀具有启闭速度快、设计合理、结构紧凑、密封可靠、操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸等优点，可在工作压力0.6MPa-2.5MPa，使用温度-29-180℃情况下正常工作。
性能规范：
公称压力（MPa) | 壳体试验（MPa) | 密封试验（MPa) | 工作温度 | 适用介质 |
1.0 | 1.5 | 1.1 | ≤100℃ | 纸浆、污水、煤浆、灰、渣水混和物 |
零部件材质：
体、盖 | 闸板 | 阀杆 | 密封面 |
不锈钢、碳钢 | 不锈钢 | 不锈钢 | 橡胶、四氟、不锈钢、硬质合金 |
连接尺寸：(mm) PZ673H、PZ673X、PZ673Y、PZ673F
MPa | DN | L | D1 | D2 | H | n-M | MPa | DN | L | D1 | D2 | H | n-M |
0.6 | 50 | 43 | 90 | 110 | 335 | 4-M12 | 1.0 | 50 | 50 | 100 | 125 | 335 | 4-M16 |
65 | 46 | 110 | 130 | 363 | 4-M12 | 65 | 50 | 120 | 145 | 363 | 4-M16 | ||
80 | 46 | 125 | 150 | 395 | 4-M16 | 80 | 50 | 135 | 160 | 395 | 4-M16 | ||
100 | 52 | 145 | 170 | 465 | 4-M16 | 100 | 50 | 155 | 180 | 465 | 8-M16 | ||
125 | 56 | 175 | 200 | 530 | 8-M16 | 125 | 50 | 185 | 210 | 530 | 8-M16 | ||
150 | 56 | 200 | 225 | 630 | 8-M16 | 150 | 60 | 210 | 240 | 630 | 8-M20 | ||
200 | 60 | 255 | 280 | 750 | 8-M16 | 200 | 60 | 265 | 295 | 750 | 8-M20 | ||
250 | 68 | 310 | 335 | 900 | 12-M16 | 250 | 70 | 320 | 350 | 900 | 12-M20 | ||
300 | 78 | 362 | 395 | 1120 | 12-M20 | 300 | 80 | 368 | 400 | 1120 | 12-M20 | ||
350 | 78 | 412 | 445 | 1260 | 12-M20 | 350 | 90 | 428 | 460 | 1260 | 16-M20 | ||
400 | 102 | 462 | 495 | 1450 | 16-M20 | 400 | 100 | 482 | 515 | 1450 | 16-M22 | ||
450 | 114 | 518 | 550 | 1600 | 16-M20 | 450 | 120 | 532 | 565 | 1600 | 20-M22 | ||
500 | 127 | 568 | 600 | 1800 | 16-M20 | 500 | 130 | 585 | 620 | 1800 | 20-M22 | ||
600 | 154 | 670 | 705 | 2300 | 20-M22 | 600 | 140 | 685 | 725 | 2300 | 20-M27 | ||
700 | 165 | 775 | 810 | 2500 | 24-M22 | 700 | 165 | 800 | 840 | 2500 | 24-M27 | ||
800 | 190 | 880 | 920 | 2800 | 24-M27 | 800 | 190 | 898 | 950 | 2800 | 24-M30 | ||
900 | 203 | 980 | 1020 | 3100 | 24-M27 | 900 | 203 | 1005 | 1050 | 3100 | 28-M30 | ||
1000 | 216 | 1080 | 1120 | 3400 | 28-M27 | 1000 | 216 | 1115 | 1160 | 3400 | 28-M30 | ||
1200 | 254 | 1295 | 1340 | 3600 | 32-M30 | 1200 | 254 | 1325 | 1380 | 3600 | 32-M36 |
产品性能
作用：主要用于排空、卸放管路中的介质。
适用介质：粉尘、污水纸浆、污水、煤浆、灰、渣水混合物等。
应用：主要用于矿山电厂的选煤、排矸、排渣，亦可用于污水处理。
特点：本阀具有结构简单紧凑、设计合理、轻型节材,密封可靠、操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸等优点
产品参数备注
（1）刀型闸阀价格由口径、材质、压力的不同而异
（2）连接形式：对夹（梅花形、凸耳式、单夹式）、法兰等
（3）传动方式：手动、齿轮传动、气动、电动、电液动等
（4）口径从DN50-DN1200；压力从1.0Mpa-2.5Mpa；温度-29℃-650℃
（5）材质有：碳钢、不锈钢、球墨铸铁、灰铸铁及其他特殊钢
气动 刀闸阀也叫气动刀形闸阀、气动刀型闸阀，适用于带有悬浮颗粒、纤维材料的纸浆、污水、煤浆、灰渣水泥混合物等介质的管道，靠可以切割纤维材料的刀刃形闸板来切断这些介质。阀体实际上不存在腔室，闸板在侧面导向槽内升降，并由底部的凸耳紧压在阀座上，如需达到较高的介质密封性时，可选用O形密封阀座实现双向密封。刀闸阀按驱动方式分为手动刀型闸阀、气动刀型闸阀、电动刀型闸阀。刀型闸阀操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸，公称尺寸DN50~DN1200，可在工作压力0.6MPa~1.6MPa，使用温度≤100℃情况下正常工作。刀型闸阀其闸板具有剪切功能，可刮除密封面上的粘着物，自动清除杂物。不锈钢闸板可防止腐蚀引起的密封泄漏。
浙江泰瓯阀门主要生产销售【气动刀闸阀PZ673H气动刀型闸阀PZ673F/X/Y气动刀形闸阀/气动插板阀/气动闸板阀/气动刀型闸板阀/气动刀型插板阀/PZ673W气动不锈钢刀型闸阀】，备有大量库存现货以出厂价直销！我们直秉持“优质产品、合理价格、贴心服务”的理念，努力为客户提供高品质的产品和完善的售后服务。本文中所有文字、数据、图片仅供参考。
厂家直销正品气动刀型闸阀 供应PZ673H气动刀闸阀
规格参数
| 尺寸范围: | DN50~600mm NPS 2”-24” （大口径按需定制） |
| 工作压力： | DN50~DN250: 10Bar NPS2~NPS10：150Psi DN300~DN450: 7Bar NPS12~NPS18：90Psi DN500~DN600: 4Bar NPS20~NPS24：60Psi |
| 使用温度： | -29...+800℃ |
| 密封等级： | 硬密封IV级密封 软密封VI级密封 *试压标准参照 MSS SP-81 |
| 阀体材质： | 铸钢, 不锈钢, 特殊材质 |
| 阀芯/阀杆材质: | 不锈钢硬化处理, 特殊材质硬化处理 |
| 阀座材质: | 不锈钢硬化处理 EPDM (120°C) /Viton(200°C)/PTFE(200°C) /NBR(90°C) |
| 结构长度: | MSS SP-81 |
| 法兰标准: | GB/T 9113.1, JB/T 79.1, HG 20592, ASME B16.5, EN1092-1 |
| 应用范围: | 制浆造纸，污水处理，食品饮料，化工行业，能源行业，钢铁行业等 |
厂家直销正品气动刀型闸阀 供应PZ673H气动刀闸阀
产品特点：
1. 阀体：
a) 刀闸阀采用整体式结构，超薄阀体，全通径流量， 程度避免了介质外漏，流量损失，并且便于安装使用。
b) 阀体流道底部采用固定导向爪来固定闸板，取代了沟槽设计，从而避免了介质积存导致阀门关闭时产生卡渣现象。
2. 阀芯：
a) 闸板底部采用刀型圆弧设计，因此闸板活动时对介质具有很强的剪切作用和优异的密封效果。
b) 闸板采用PTFE点式导向，摩擦力小，避免了对闸板造成损伤。
c) 闸板厚度可以根据实际管道压力进一步加厚。
3. 阀座：
a) 阀门采用了可更换式阀座设计（非本体式密封），密封面磨损后只需更换阀座，大大方便了阀门后期的维护，延长了阀门的使用寿命，从而降低了设备成本。
b) 可更换式阀座设计采用阀座盖对阀座进行固定预紧，当阀座密封面密封不严，通过对阀座压盖固定螺丝进行调整可以改善密封效果。
4. 其他：
a) 双轴承设计大大减小了阀门的扭矩，便于阀门的启闭。
