| 品牌 : | 泰瓯阀门 | 型号 : | ZCM |
| 材质 : | 不锈钢 | 类型(通道位置) : | 直通式 |
| 连接形式 : | 法兰 | 适用介质 : | 煤气 |
| 流动方向 : | 单向 | 用途 : | 截止 |
| 公称通径 : | DN15-300mm | 工作温度 : | 常温 |
| 使用压力 : | 1.0MPa |

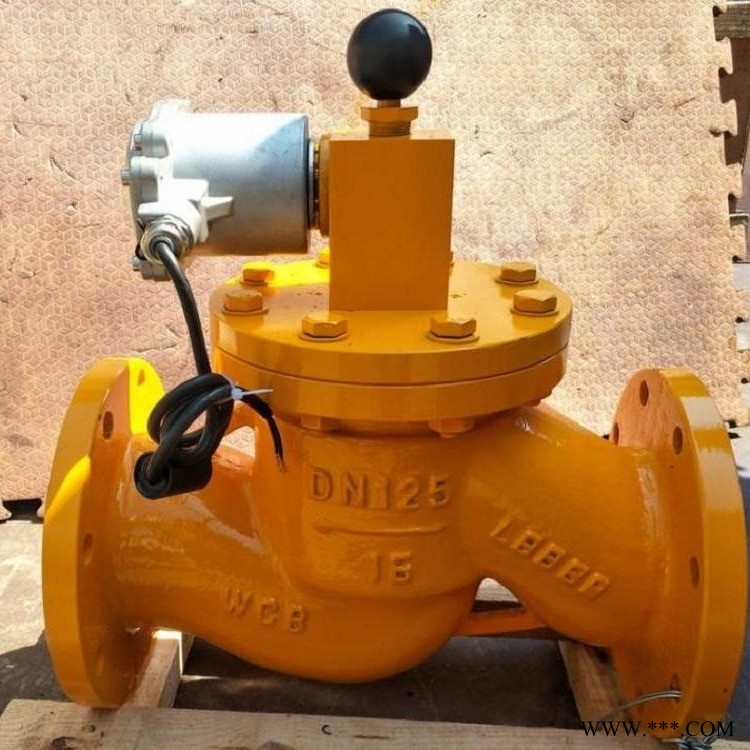

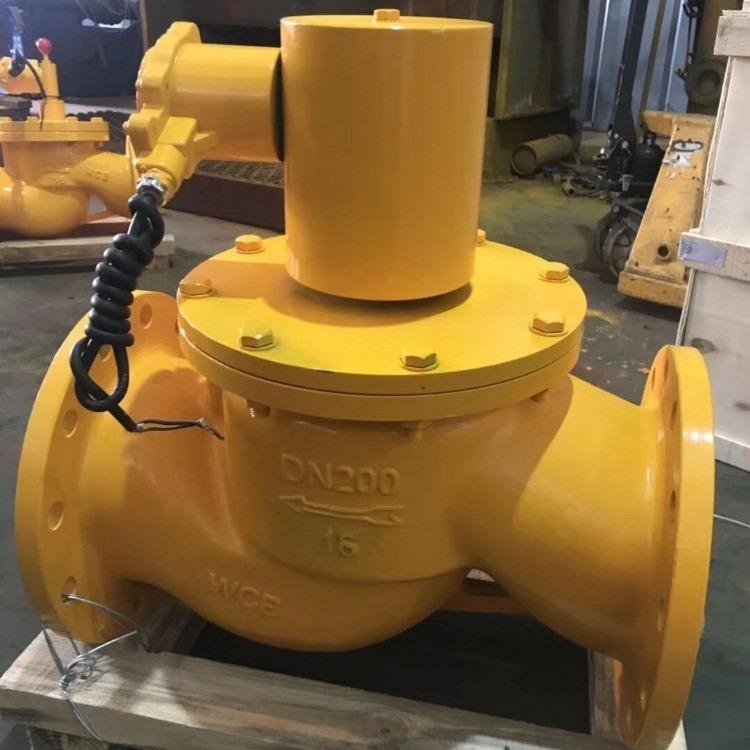

产品名称 | ZCM煤气电磁阀 |
产品型号 | ZCM |
公称通径 | DN15-300mm |
压力范围 | 1.0MPa |
阀体材质 | 铸铁、铸钢、不锈钢 |
产品概述：
ZCM煤气电磁阀具有结构简单、流量大等特点。适用于煤气为加热燃烧介质管路作二位式通断切换，进行温度自动控制的执行结构，它应用于纺织业、印染业的煤气热定型和玻璃、灯泡业的窑炉加热及其它行业的煤气加热自控系统。其结构及原理：本阀系一次开阀的直动式低压电磁阀。控制介质通断的阀口密封垫，通过阀杆直接与活动铁芯相连。根据断电时所处开关状态的不同可分为常闭电磁阀和常开电磁阀，常闭电磁阀，断电常位时，靠衔铁自重、密封弹簧及介质压力将阀口封住，切断了被控介质的流道。电磁线圈通电后，电磁阀克服衔铁自重及密封弹簧、介质压力的作用力将活动铁芯连同阀口密封垫吸上，打开阀口，被控介质便可流通了。常开电磁阀断电时，电磁吸力等于零，在弹簧的作用下把动铁芯、阀杆向上提起，阀门打开，介质流通。当通电时由于吸力作用动铁芯下移，推动阀杆，阀门关闭，介质断止。
泰瓯阀门 煤气电磁阀 ZCM煤气电磁阀 型号齐全
技术参数：
公称通径（mm） | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
工作介质 | 煤气等 | |||||||||||||
介质温度（℃） | ≤60 | |||||||||||||
公称压力（MPa） | 1.0 | |||||||||||||
工作压差（MPa） | 0～0.02 | 0～0.04 | ||||||||||||
电源电压 | AC220V其它规格可作特殊订货 | |||||||||||||
使用寿命 | 按JB/T7352-94规定 | |||||||||||||
额定流量系数（KV） | ||||||||||||||
泄漏量（ml/min） | 按JB/T7352-94?F规定 | |||||||||||||
功耗（VA） | 70 | 90 | 150 | 870 | 1100 | 3000 | ||||||||
防爆标志 | dIIBT4 | |||||||||||||
防爆证编号 | CE991010 | |||||||||||||
出线口接头 | 内螺纹M20×1.5 | |||||||||||||
环境温度 | -40～+60℃ | |||||||||||||
泰瓯阀门 煤气电磁阀 ZCM煤气电磁阀 型号齐全
主要外形及连接尺寸：
公称通径 | 外形尺寸 | 内螺纹 | 外形尺寸 | 法兰连接 | |||||||
DN | H | L | G | H | L | D | D1 | D2 | b | f | N-d |
15 | 148 | 92 | 1/2 | ||||||||
20 | 148 | 92 | 3/4 | ||||||||
25 | 148 | 110 | 1 | 210 | 160 | 115 | 85 | 65 | 16 | 3 | 4-Φ14 |
32 | 182 | 120 | 11/4 | 221 | 180 | 140 | 100 | 76 | 18 | 3 | 4-Φ18 |
40 | 182 | 140 | 11/2 | 230 | 200 | 150 | 110 | 84 | 18 | 3 | 4-Φ18 |
50 | 192 | 162 | 2 | 252 | 230 | 165 | 125 | 99 | 20 | 3 | 4-Φ18 |
65 | 324 | 250 | 185 | 145 | 118 | 20 | 3 | 4-Φ18 | |||
80 | 335 | 270 | 200 | 160 | 132 | 20 | 3 | 8-Φ18 | |||
100 | 475 | 320 | 220 | 180 | 156 | 22 | 3 | 8-Φ18 | |||
125 | 516 | 360 | 250 | 210 | 184 | 22 | 3 | 8-Φ18 | |||
150 | 540 | 400 | 285 | 240 | 211 | 24 | 3 | 8-Φ22 | |||
200 | 540 | 600 | 340 | 295 | 266 | 24 | 3 | 8-Φ22 | |||
250 | 610 | 750 | 395 | 350 | 319 | 26 | 3 | 12-Φ22 | |||
300 | 640 | 850 | 445 | 400 | 370 | 26 | 4 | 12-Φ22 | |||
