品牌:台臣阀门
起订:1件
| 品牌 : | 台臣阀门 | 型号 : | Q661Y-C276 |
| 材质 : | 哈氏合金 | 连接形式 : | 螺纹 |
| 结构形式 : | 浮动球球阀 | 公称通径 : | DN15-50 |
| 适用介质 : | 各种高腐蚀化学介质 | 压力环境 : | 高压 |
| 工作温度 : | 高温 | 标准 : | 国标 |
| 流动方向 : | 双向 | 驱动方式 : | 气动 |
| 零部件及配件 : | 配件 | 用途 : | 截止 |
| 类型(通道位置) : | 二通式 |
气动硬密封哈氏合金球阀特点：
1.流阻力小，球阀是所有阀类中流体阻力 小的一种，即使是缩径球阀，其流体阻力也相当小。
2.开关迅速方便，只要阀体转动90°，球阀就完成了全开或全关动作，很容易实现快速启闭。
3.阀座采用弹簧加载的金属密封结构，能适用于较高的温度及各种介质工况。
硬密封哈氏合金球阀技术规范：
设计标准：GB/T12237、API6D、ASME B16.34
结构长度：GB/T12221、API6D、ASME B16.10
连接法兰：HG、GB、JB、API、ANSI、ISO、BS、DIN、NF、JIS
试验标准：JB/T9092、GB/T13927、API6D、API598
硬密封哈氏合金球阀主体材料：
Hastelloy C276、Hastelloy G30、Hastelloy C、Hastelloy B、CW-6M、CW-12M、CW-7N
压力等级：PN1.6-10.0Mpa Class150-600Lb
公称通径：DN15-DN250 1/2"-10"
驱动方式：手柄、蜗轮蜗杆、气动、液动、电动

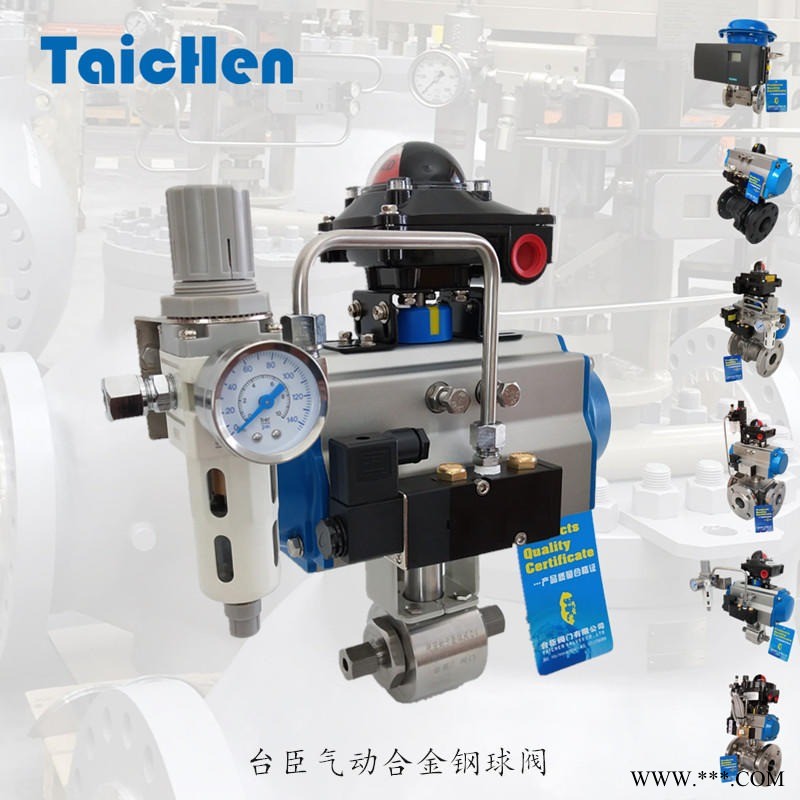

气动硬密封哈氏合金球阀
我公司设计制造的气动硬密封哈氏合金球阀一般分为：分体式软密封管线球阀、分体式金属硬密封管线球阀和全焊接管线球阀。分体式管线球阀通过高强度螺栓连接侧体与阀体。全焊接管线球阀通过焊接方式将侧体与阀体连接。球体都采用固定式结构，阀座采用浮动式设计。
分体式管线球阀通过螺栓连接侧体与阀体，便于安装于维修。设计标准符合API 6D标准，主体材料的温度与压力选择以及zui小壁厚的设计符合ASTM B 16.34标准规范。为了保证产品的质量与设计的合理性，产品设计利用SOLIDWORKS建立模型，用ANSYS有限元分析，并不断优化设计。确保了产品的可靠性、经济性以及安全性。
为更好实现产品的高性能，对产品材料的化学成分严格控制，零部件制造采用数控加工，并的尺寸检测与严格的工艺要求。
本阀门具有双向密封功能，任何一侧都可以承受全压差，截断介质，并体现较佳密封性能。实现管路的连接与切断功能。
分体式管线球阀在阀杆与填料箱密封处设计了注脂阀，以及在阀座与侧体处设计了注脂阀，起到了二次紧急密封作用，延长了阀门的使用寿命。
阀门具有防火防静电结构，发生火灾时，阀门在大火中温度异常升高，内部软密封材料被烧毁，此时，阀门金属密封结构起到了辅助密封作用，能够有效的控制介质的泄漏量。阀门防火设计完全满足API 607的规范要求。阀门开启与关闭动作过程，球体与阀座之间有相对摩擦，同时产生静电，对于输送易燃易爆介质存在很大的潜在危险。阀门防静电结构可以有效的将球体与阀座之间产生的静电导出。避免了危险的发生。阀门防静电结构设计符合的规定。
阀门的执行机构可以选择气动、电动、蜗轮以及气液联动或电液联动等。也可以按照客户的特殊要求。
