品牌:台臣阀门
起订:1件
| 品牌 : | 台臣阀门 | 型号 : | TC911W |
| 材质 : | 不锈钢 | 连接形式 : | 螺纹 |
| 工作温度 : | 常温 | 压力环境 : | 高压 |
| 驱动方式 : | 伺服 | 试验压力 : | 32mpa |
| 公称通径 : | DN10 | 标准 : | 国标 |
| 流动方向 : | 单向 | 零部件及配件 : | 配件 |
| 用途 : | 调节 | 适用介质 : | 水 |
| 类型(通道位置) : | 二通式 |

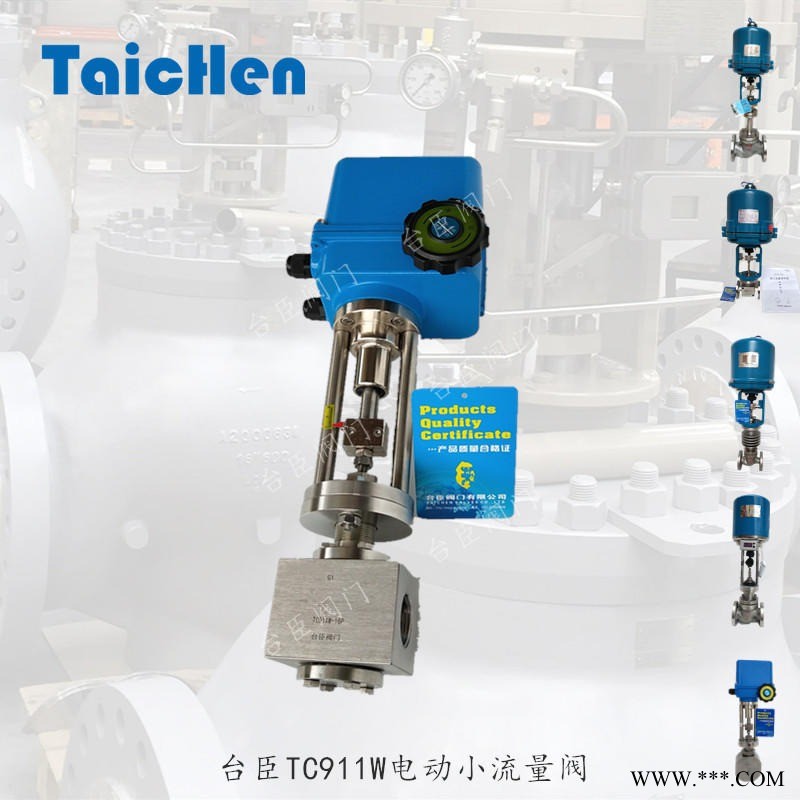

高压锻钢电动流量调节阀、小口径内螺纹电动针型阀工作原理
高压锻钢电动流量调节阀是一种可以调整的阀门用途较广，比如火焰切割用的割距，调整火焰温度的旋钮就是针型阀，仪表针型阀是仪表测量管路系统中重要组成部分，主要有截止阀和球阀，其功用是作开启或切断管道通路用。针型阀的阀芯就是一个很尖的圆锥体,好象针一样插入阀座,由此得名。
高压锻钢电动流量调节阀是仪表测量管路系统中重要组成部分，主要有截止阀和球阀，其功用是作开启或切断管道通路用。卡套式仪表阀门具有安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好等优点，是电站、炼油、化工装置和仪表测量管路中的一种先进连接方式的阀门。针形截止阀的密封性良好，使用寿命长，即使密封面损坏后，也只需要更换易损零件，即可继续使用。安装时应注意使介质的流向与阀体上的箭头方向一致。针型阀有螺纹连接、卡套连接、焊接。本类阀门在管道中一般应当水平安装。
高压锻钢电动流量调节阀概述
台臣公司研发生产的电动高压调节阀是针对某些特殊工况量身定制的电动调节阀，微小流量电动调节阀是采用锻造阀体锻制而成，易做成高压电动调节阀。高压锻钢电动流量调节阀阀芯尺寸可从加工差等0.15-15mm，可适应各种不同流量要求的工况。配由引进德国技术的PSL系列电子式电动执行器，电动执行机构内有伺服放大器，无需另配伺服放大器，有输入控制信号（4～20mADC或1～5VDC）及单相电源电动小流量调节阀广泛应用于电力、石油、化工、冶金、环保、轻工、教学和科研设备等行业的工业过程自动控制系统中。
高压锻钢电动流量调节阀的特性：
台臣主营阀门有：截止阀,电动截止阀电动针型阀具有以下几点特性：
1.自动一体话，省时省力，无须人为直接手动开启和关闭。只需电脑控制，或控制开关控制，操作简单，安全，方便。
2.具有很好的调节流量性能，密封性能。
3.耐腐蚀，耐高压，耐高温等特点。外观精致，质量可靠。
4.电动针型阀连接方式有螺纹、焊接、法兰、卡套等方式，压力16-32MPA，温度-40-600度之间不等。体积小: 可参照下面“外型尺寸表”，可能是目前世界上体积zui精小的电动调节针阀；
高压锻钢电动流量调节阀主要技术参数
公称通径（DN） |
G3/8"、1/2"、G3/4"、G1" | ||||||||||||
阀座直径（dn） | 1.5 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 15 |
额定流量系数KV | 0.025 | 0.05 | 0.08 | 0.12 | 0.20 | 0.32 | 0.50 | 0.80 | 1.00 | 1.40 | 1.55 | 1.85 | 2.23 |
允许压差（MPa） | ≤公称压力 | ||||||||||||
公称压力（MPa） | 1.6、2.5、4.0、6.4、10.0、16.0、25.0、32.0 | ||||||||||||
额定行程（mm） | 8 | 10 | 12 | ||||||||||
阀盖形式 | 标准型（-17～+250℃）、高温型（+250～+450℃）、低温型（-40～-196℃）、波纹管密封型（-40～+350℃） | ||||||||||||
压盖形式 | 螺栓压紧式 | ||||||||||||
密封填料 | V型聚四氟乙烯填料、V型柔性石墨填料 | ||||||||||||
阀芯形式 | 单座市 | ||||||||||||
流量特性 | 等百分比、直线性 | ||||||||||||
配置执行器类别 | PSL系列、3810L系列等电动执行器（客户指定品牌亦可） | ||||||||||||
执行器参数 | 电源电压：220V、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC | ||||||||||||
防护等级：相当IP65、隔爆标志：ExdⅡBT4（ExdⅡBT6特殊定制）、手操功能：手柄 | |||||||||||||
环境温度：-25～+70℃、环境湿度：≤95% | |||||||||||||
高压锻钢电动流量调节阀主要零件材料
阀体 |
WCB |
304 |
316 |
316L |
垫片 | PTFE\石墨垫片 | PTFE\石墨垫片 | PTFE\石墨垫片 | PTFE\石墨垫片 |
阀座 | 304 | 304 | 316 | 316L |
阀芯 | 304 | 304 | 316 | 316L |
阀盖 | WCB | 304 | 316 | 316L |
阀杆 | 304 | 304 | 316 | 316L |
填料 | PTFE/石墨 | PTFE/石墨 | PTFE/石墨 | PTFE/石墨 |
填料压盖 | WCB | 304 | 316 | 316L |
高压锻钢电动流量调节阀主要性能指标
项目 | 指标值 | ||
基本误差% | 配3810L±2.5； 配PSL±1.0 | ||
回差% | 配381L ±2.0； 配PSL±1.0 | ||
死区% | 1.0 | ||
始终点偏差% | 电开 | 始点±2.5 | 终点±2.5 |
始点±2.5 | 终点±2.5 | ||
电关 | 始点 | ±2.5 | |
终点 | ±2.5 | ||
额定行程偏差% | ≤2.5 | ||
泄露量L/h | 0.01%×阀额定容量 | ||
可调范围R | 30：1 | ||
