| 品牌 : | 上海业竟阀门 | 型号 : | CB3022-1994 |
| 连接形式 : | 螺纹 | 材质 : | 铜 |
| 阀瓣开启高度 : | 微启式安全阀 | 结构形式 : | 弹簧式 |
| 公称通径 : | DN10-DN25 | 适用介质 : | 水、油、汽 |
| 标准 : | 国标 | 流动方向 : | 单向 |
| 零部件及配件 : | 配件 | 形态 : | 角式 |
| 压力环境 : | 低压 | 类型(通道位置) : | 直角式 |
| 阀体构造 : | 封闭式 |

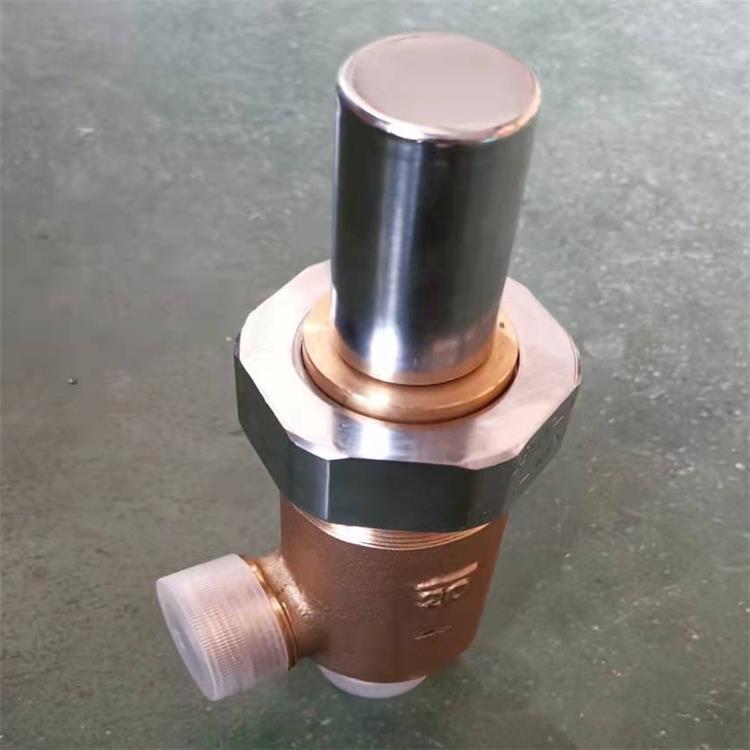

船用外螺纹空气信号安全阀
型号：CB3022-1994
型式：R型—阀盘为非金属密封圈
Y型—阀盘为金属密封圈
工作压力：0.1~6.5MPa
公称通径：DN10-DN25
适用介质：压缩空气
螺纹连接尺寸：CB*821（工作压力1.6MPA以下）
CB*56（工作压力大于1.6MPa）
主要材质：阀体为钢35，阀盘、阀座材料R型为QAl9-2，
Y型为2Cr13，密封圈R型为丁腈橡胶HN8433
或尼龙1010，弹簧为60Si2MnA或碳素弹簧钢丝C级，
调节环为HMN58-2
船用中心型手柄式螺旋式手动碟阀
型号：GB/T3036-94 A型，GB/T3036-94 B型
型式： A、AS、B、BS型
公称压力：1.0 Mpa
A型公称通径：DN50- DN150
B型公称通径：DN50- DN500
手动碟阀结构简单、体积小、重量轻，只由少数几个零件组成。
而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。
手动碟阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用，
而且还应用于热电站的冷却水系统。
常用的蝶阀有对夹式蝶阀和法兰式蝶阀两种。
对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间，法兰式蝶阀是阀门上带有法兰，
用螺栓将阀门上两端法兰连接在管道法兰上。
船用中心型凸耳式蝶阀GB/T3036-94
公称通径：DN50～DN600
蝶阀具有结构简单、体积小、重量轻、材料耗用省，安装尺寸小，
开关迅速、90°往复回转，驱动力矩小等特点，用于截断、接通、
调节管路中的介质，具有良好的流体控制特性和关闭密封性能。
蝶阀可以运送泥浆，在管道口积存液体少。
低压下，可以实现良好的密封。 调节性能好。
蝶板的流线型设计，使流体阻力损失小，可谓是一种节能型产品。
阀杆为通杆结构，经过调质处理，有良好的综合力学性能和抗腐蚀性，
抗擦伤性。蝶阀启闭时阀杆只作旋转运动而不作升降运行，阀杆的填料
不易破坏，密封可靠。与蝶板锥销固定，外伸端为防冲出型设计，
以免在阀杆与蝶板连接处意外断裂时阀杆崩出。
连接方式有法兰连接、对夹连接、对焊连接及凸耳对夹连接。
驱动形式有手动、蜗轮传动、电动、 气动、液动、电液联动等执行机构，
可实现远距离控制和自动化操作。
